Rennzylinder der Marke Athena für Sachs 504 (mit Anpassungen), 505 & 508 Motoren, welche unter anderem an Hercules Mofas / Mopeds verbaut wurden. Dank dem grossen Einlass, Überströmern und dem Auslass bringt dieser Tuningzylinder eine erhebliche Leistungssteigerung.

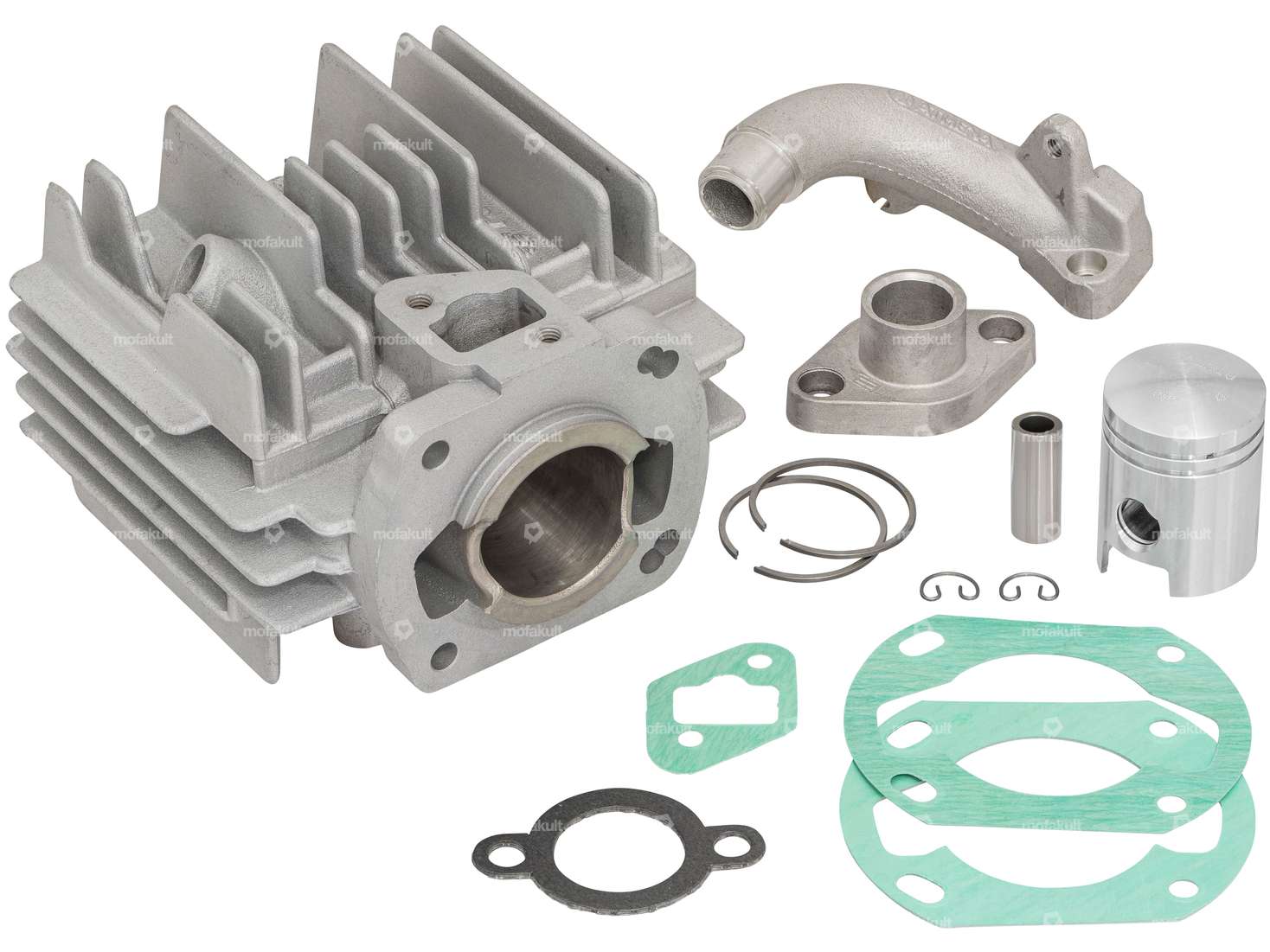

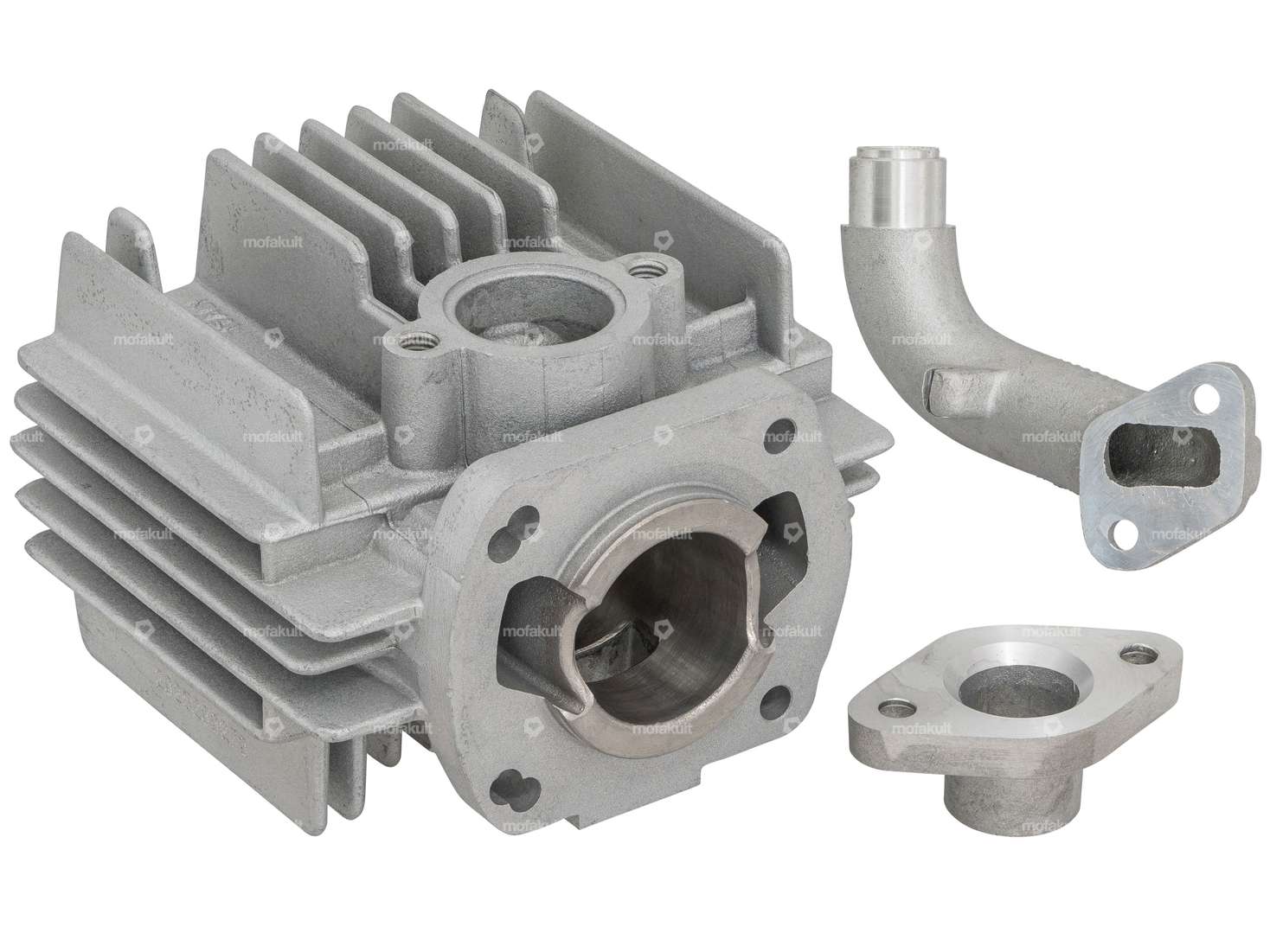

Der Ansaugstutzen und Auspuffflansch ist im Lieferumfang enthalten.
Es müssen Kerzen mit Langgewinde verwendet werden.
Technische Daten Zylinder:
- Ø innen Ansaugstutzen: 15 mm
- Anschlussdurchmesser Ansaugstutzen: 20 mm
- Ø innen Auspuffflansch: 20 mm
- Ø Anschluss Auspuffflansch: 25.7 mm
- Abstand Stehbolzen Auspuffflansch: 50 mm
- Ø Gewinde Auspuffflansch: M8
- Ø Zylinderhals: 51.6 mm
- Hub: 44 mm
- Bohrung: 38.0 mm
- Gewinde für Dekompressor: M10 x 1.5 mm
Achtung: Bei den Schweizer 504 Motoren (42 mm Hub), müssen am Zylinder folgende Änderungen vorgenommen werden:

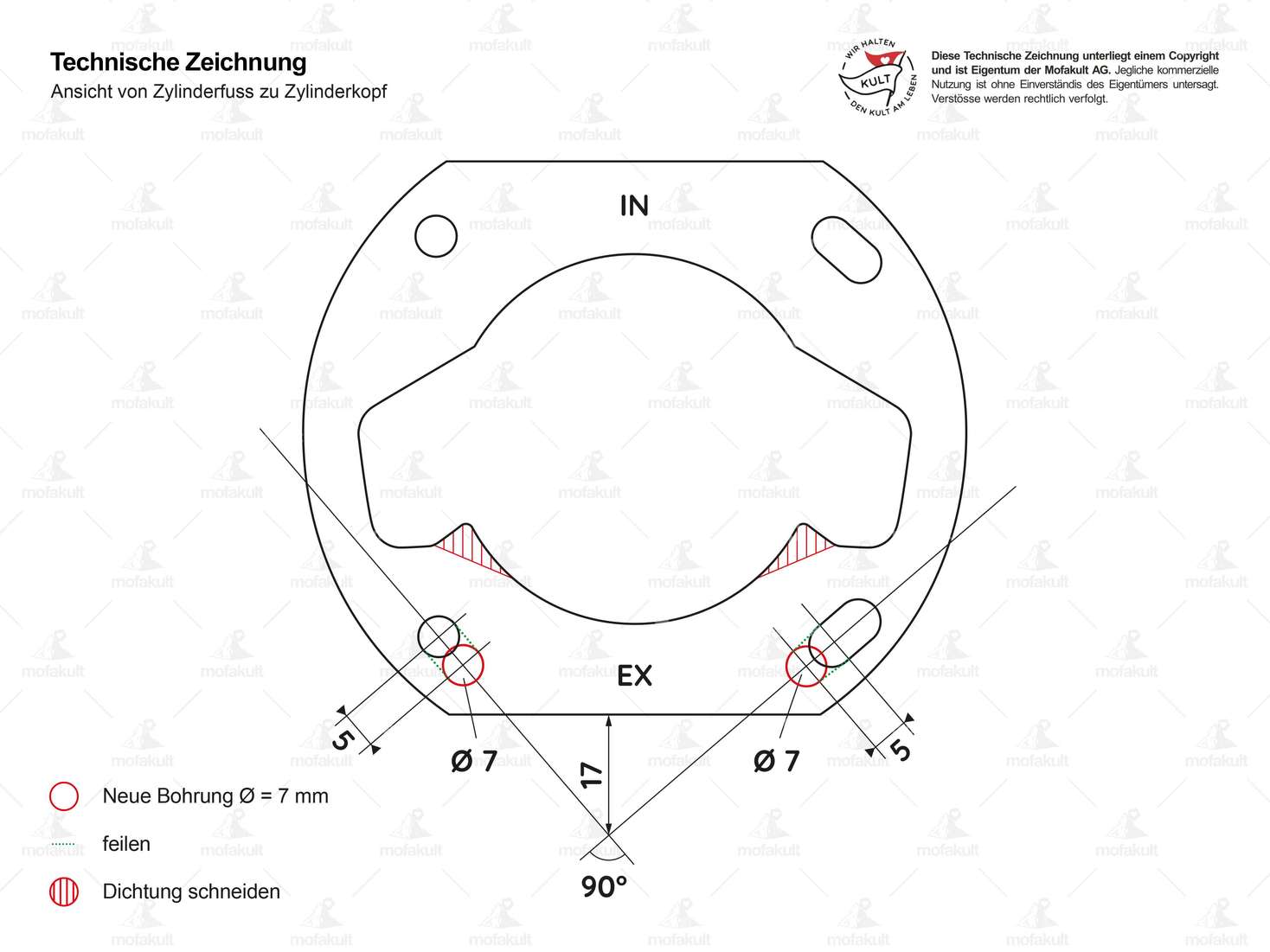

- Anpassung Zylinderfuss und Dichtung gemäss Abbildung 5.
- Der Zylinderfuss muss abgedreht werden damit durch den kürzeren Hub die Verdichtung wieder angepasst wird, wir empfehlen eine Quetschkante von 0.8 - 1.0 mm einzustellen.
- Beim Modell mit aussenliegendem Kupplungshebel muss der Ansaug verlängert werden, da sonst der Vergaser am Kupplungshebel anstehen kann.
Qualitätsprodukt des italienischen Herstellers Athena.
Details
| Hersteller | Athena |
| Anwendungsbereich | Tuning |
| Getarnt | Nein |
| Material | Aluminium |
| Kurbelwellenhub | 44 mm |
| Hubraum | 50 ccm |
| Ø Zylinderhals | 51.7 mm |
| Oberfläche | sandgestrahlt |
| Nenndurchmesser | 38 mm |
| Ø Auslass innen | 28 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Einlassfenster | 23.4 x 13 |
| Lochabstand Auslass | 50 mm |
| Gewinde Einlass | M6x1 (Standardgewinde) |
| Lochbild [mm] | 56 (61) x 56 |
| Anzahl Befestigungspunkte | 4 Stk. |
| Auslassart | gerade, geklemmt |
| Gewinde Auslass | M8x1.25 (Standardgewinde) |
| Dekompressor | M10x1.5 |
| Lochabstand Einlass | 31.5 mm |
Passend für folgende Modelle
| Sachs | 505 (mit Tretwelle) - 1A (AT), 2A (HG) 508 |
