Für: Sachs · Hercules

20271

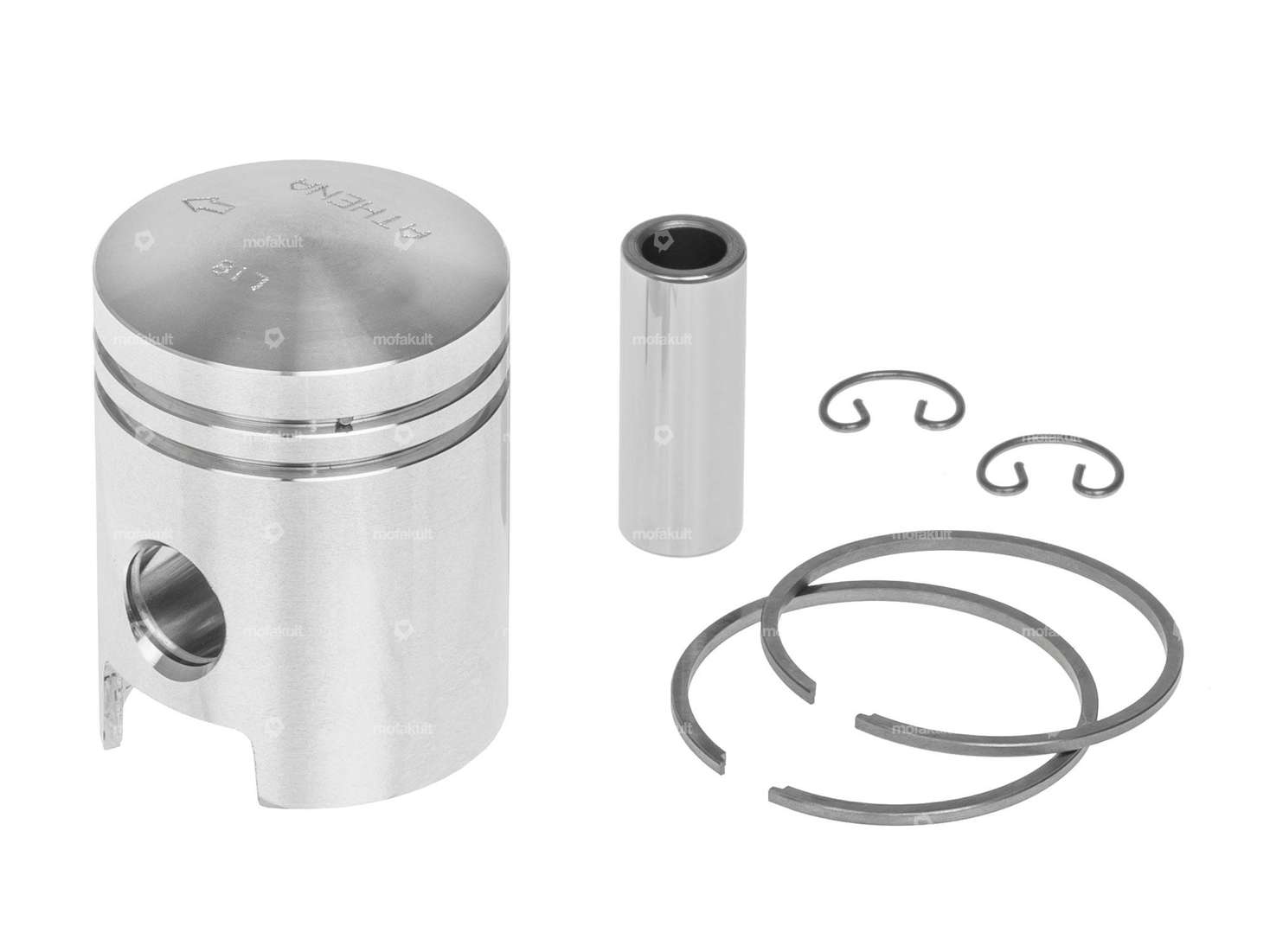

Athena Kolben 38 mm #A | Sachs 504, 505

Home
| Motor
| Zylinder
| Kolben
EUR 80,70

Inkl. 20% MwSt.

38 mm Ersatzkolben mit zwei Stück 1.5 mm Rechteck-Kolbenringen mit Innensicherung (IS) für dein Mofa / Moped mit Sachs 504, 505 Motor.

Unter anderem ist dieser Kolben passend zu Hercules Prima M, 2, 3, 4, 5 und Optima Modellen.

Die ausführliche Vermassung des Kolbens entsprechend der technischen Zeichnung findest du bei den Details. Ausserdem kannst du dich über die gängigen Kolbenringe, deren Stösse und Sicherungsarten auf der Legende in den Bildern informieren.

Toleranztyp: A

Das Kolbenkit enthält Kolbenbolzen, Kolbenclips und Kolbenringe.

Entsprechendes Montagewerkzeug, Kolbenbolzensicherungen und ggf. den entsprechenden Zylinder findest du bei den Zubehörartikeln.

Qualitätsprodukt des italienischen Herstellers Athena.

Details

Nenndurchmesser38 mm
HerstellerAthena
Ø aussen Kolben (A)37.94 mm
Kompressionshöhe (C)29.25 mm
Wölbung (D)1.85 mm
Gesamthöhe Kolben (E)52.14 mm
Anzahl Kolbenringe (F)2 Stk.
KolbenringformRechteck-Ring
KolbenringstossInnensicherung (IS)
Höhe Kolbenring1.5 mm
Ø Kolbenbolzen (B)12 mm
ToleranzgruppeA
Kolbengewicht79 g

Passend für folgende Modelle

Sachs

504 (ohne Tretwelle)

505 (mit Tretwelle) - 1A (AT), 2A (HG), 2B (HG)

Hercules

Prima - 2, 3, 4, 5, Optima
