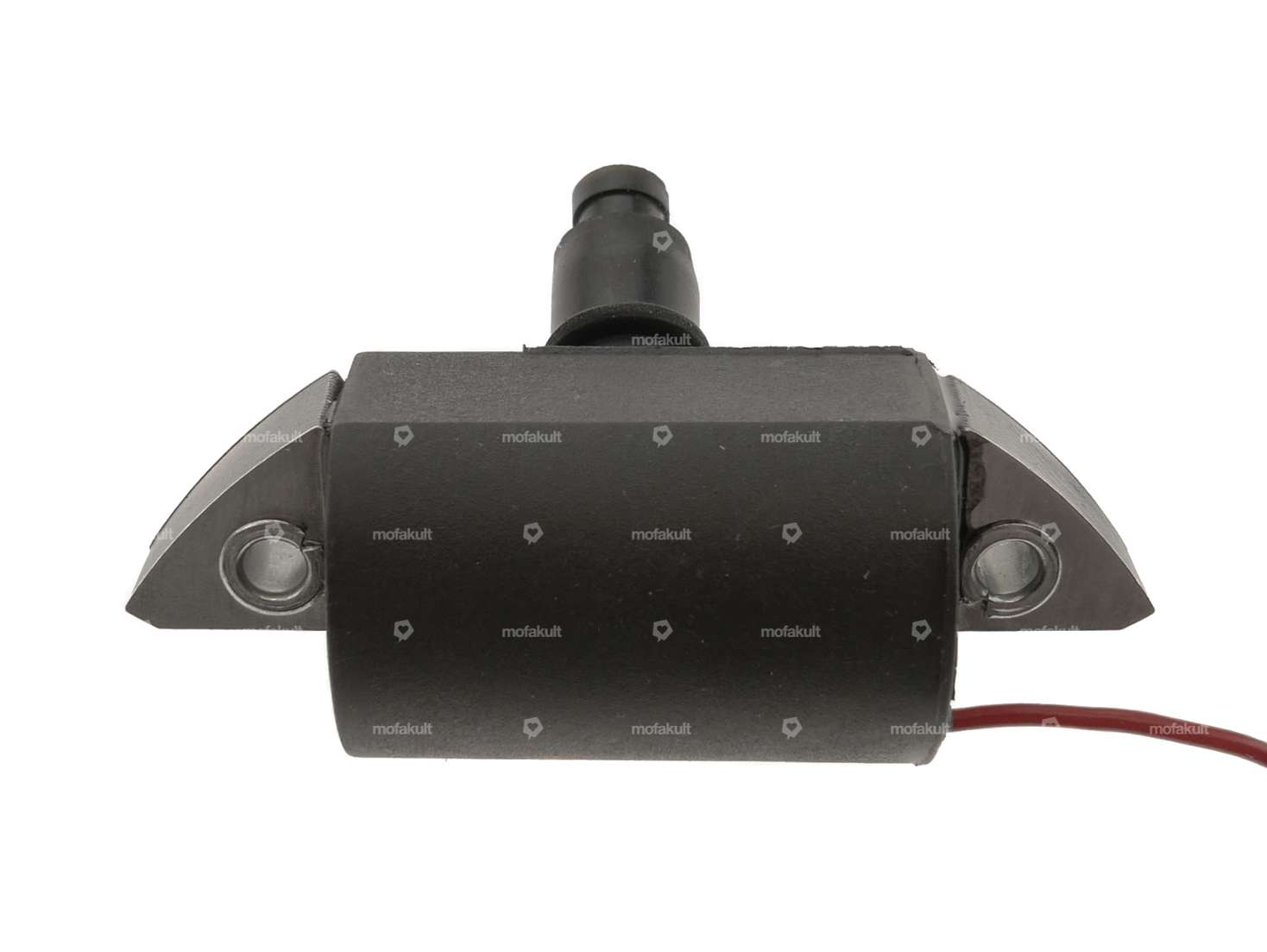

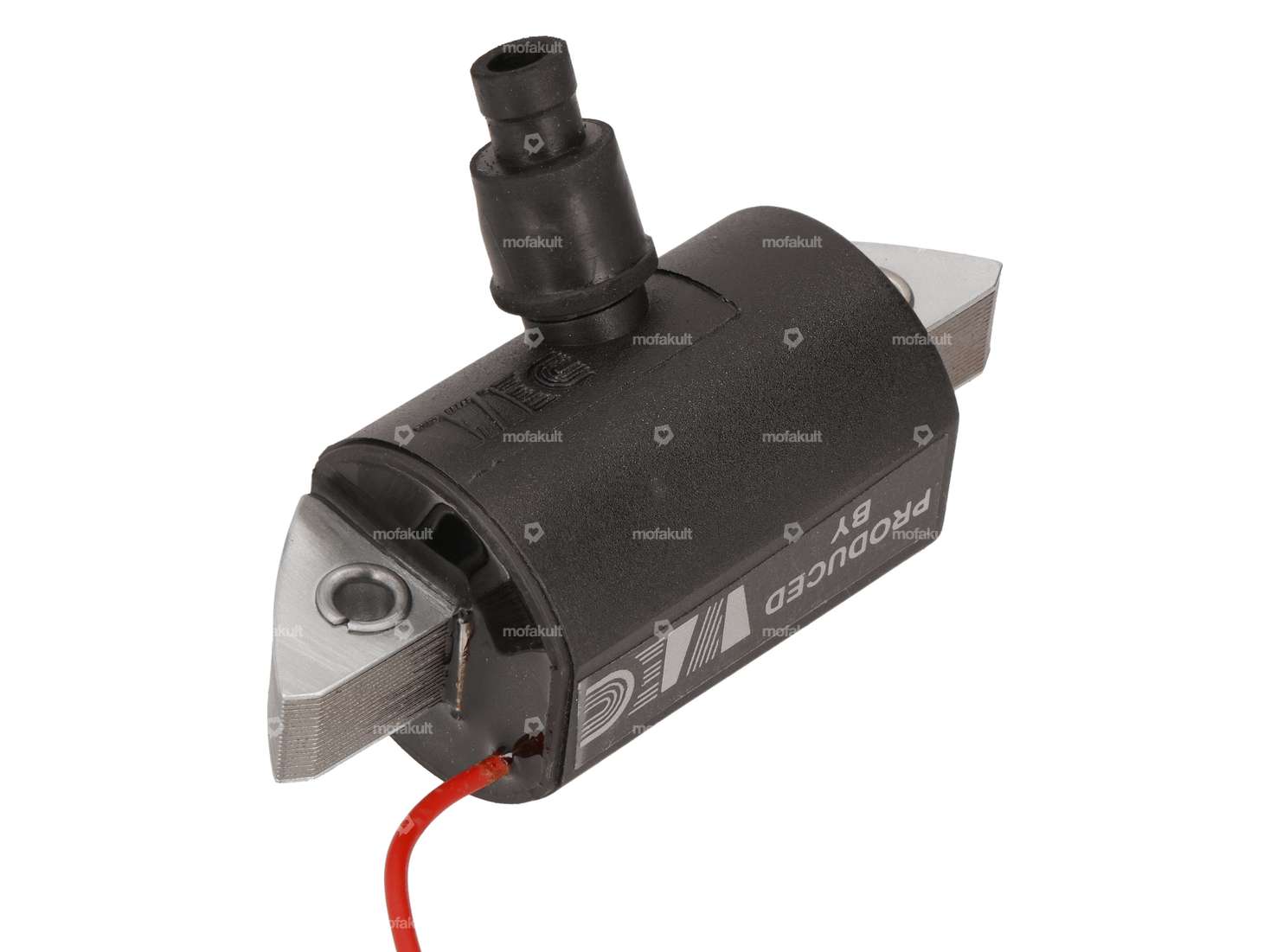

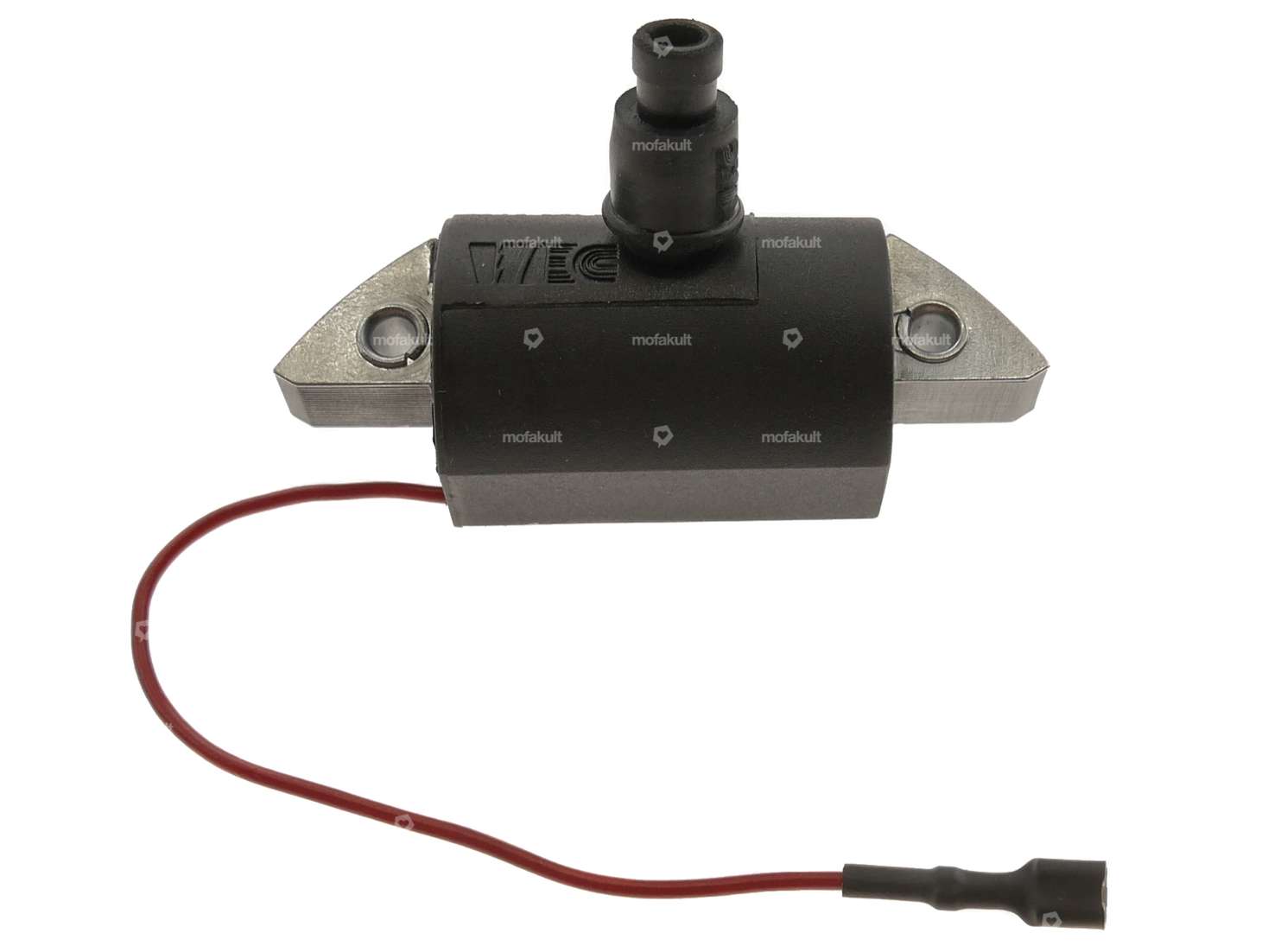

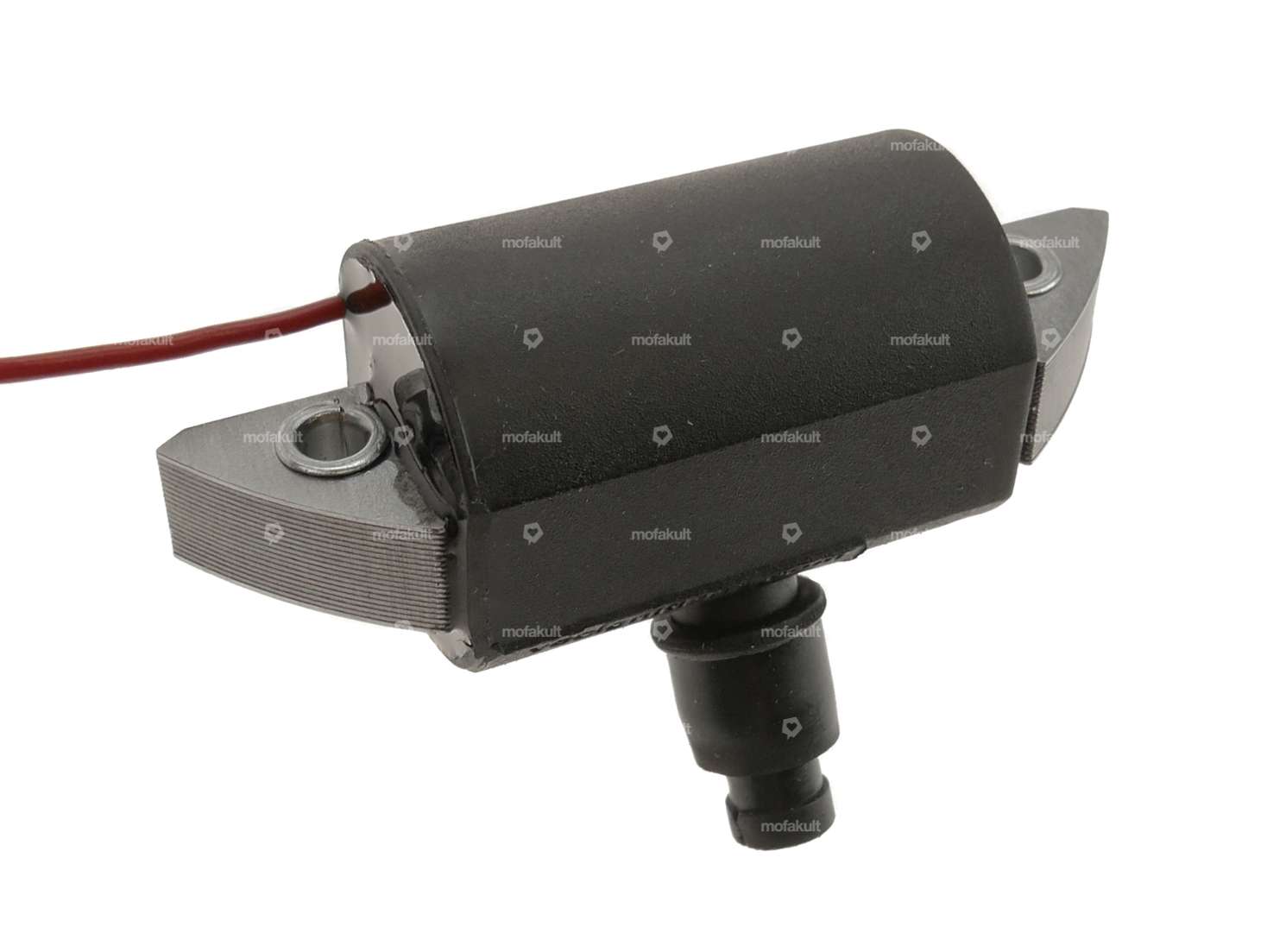

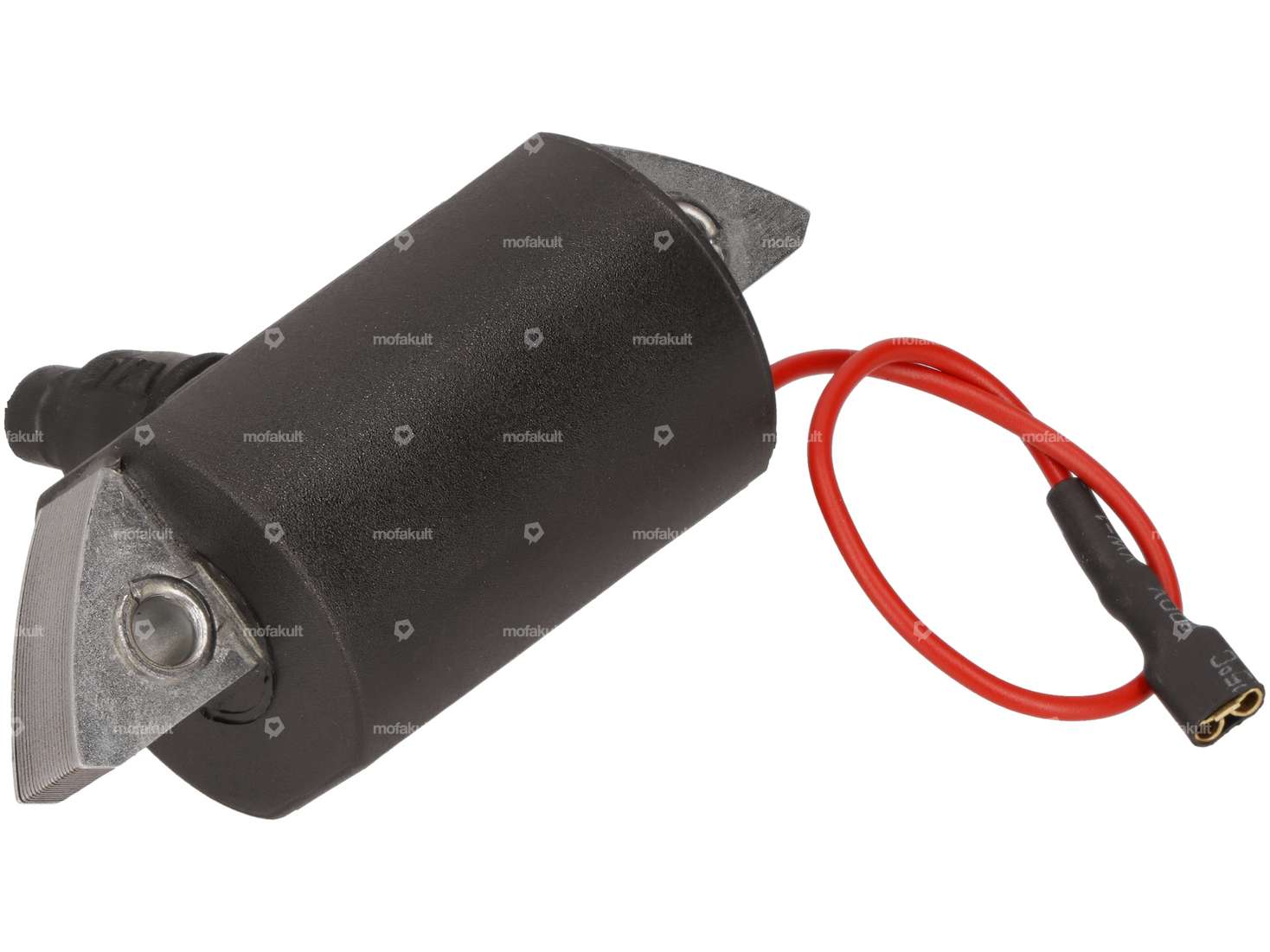

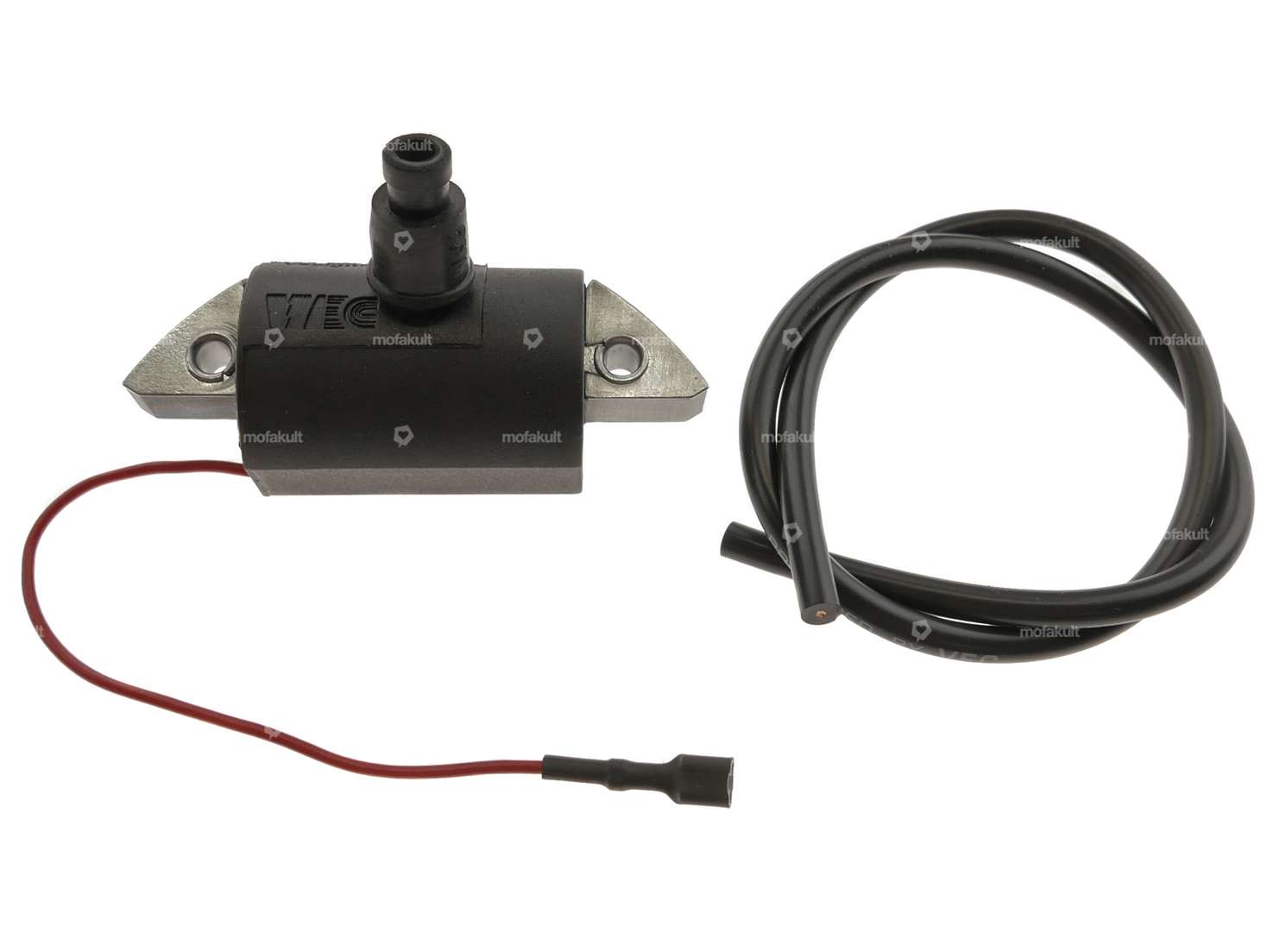

Kontaktloses, elektronisches Zündmodul passend zu sämtlichen Bosch & Ducati Zündungen, welche bei diversen Mofas verbaut sind. (Sachs, Puch, Zündapp Belmondo, etc.).
Perfekte Alternative zur elektronischen Zündung (HPI, PVL, Selettra).
Montage
Zuerst werden Unterbrecher, Kondensator und Zündspule von der Grundplatte entfernt. Anstelle der Zündspule wird das elektronische Zündmodul eingesetzt.
Es können die Schrauben zur Befestigung der Zündspule verwendet werden. Nun wird das rote Kabel am Zündmodul mit dem Abschaltkabel verbunden. Die Lichtspule muss nicht entfernt werden. Der Elektrodenabstand an der Zündkerze sollte auf 0.7-0.8 mm eingestellt werden.
Achtung: Es muss ein Kerzenstecker mit mindestens 10 kOhm Entstörung verwendet werden, die Kerze darf dabei nicht entstört sein!
Mit Beru oder MERIT Kerzensteckern kann es zu Zündaussetzern kommen.
- Für links- und rechtsdrehende Motoren geeignet.
- Drehzahl getestet bis 10000 u/min
- Für Ducati / Bosch Schwungräder mit Ø innen von 90 mm
- Lochabstand: 54 mm
Einstellen der Zündung
Grundsätzlich muss an der Zündung nichts eingestellt werden. Lediglich die Zündplatte kann für einen perfekten Zündfunken leicht gedreht werden, der Rest regelt der Zündchip.
Bei der Grundeinstellung befinden sich die drei Befestigungsschrauben der Zündplatte in der Mitte der Langlöcher. Vorzündung erreichst du durch Drehen der Zündplatte entgegen der Motorlaufrichtung. Die Feinjustierung erfolgt bei mittlerer Drehzahl mit der Stroboskoplampe.
Passende Zündkerzen, Kerzenstecker und die Stroboskoplampe findest du bei den Zubehörartikeln.
Qualitätsprodukt des bosnischen Herstellers VEC.
Details
| Hersteller | VEC |
| Anwendungsbereich | Standard, Original, Performance |
| Farbe | schwarz |
| Ø Kabelaufnahme | 5 mm |
| Verwendungsort | Intern (in der Zündung) |
| Gesamtlänge | 77 mm |
| Höhe | 48 mm |
| Anzahl Befestigungspunkte | 2 Stk. |
| Ø Befestigungsloch | 4.6 mm |
| Lochabstand | 54 mm |
| Kabellänge | 140 mm, 420 mm |
| Befestigungsart | Schrauben |
| Ø Schwungrad innen | 90 mm |
Passend für folgende Modelle
| Universal | |
| Puch | E50 ZA50 (Fahrtwindgekühlt) ZA50 (Gebläsegekühlt) Z50 (X30 Sport) Z50 (X30 Velux) 2-Gang MS, MV, MV50 3-Gang VSD, DS, VZ, MC |
| Sachs | 50 (Fahrtwind, 1.25 / 1.5 PS, DE) 502 (Saxonette) - AL, AML 50/2 - L CH (0.8 PS), ML CH (0.8 PS), MB (2.6 PS), MLB (2.6 PS) 50/3 50/4 - MLFB (2.6 PS), LKH (4.5 PS) 50/5 503 - AAL, ABL, 2AL / 2BL, AB, AC, ADV 505 (mit Tretwelle) - 1A (AT), 2A (HG) 535 |
| Zündapp Belmondo |
Zubehör & verwandte Produkte
HPI Rennzündung 12V mit Licht 60W
Hersteller: HPI · Material: Aluminium · Material: Stahl · Ø Kabel: 7 mm · Spannung Lichtspule: 12 V · Spannung: 12 V · Leistung: 60 W · Drehrichtung: links · Drehrichtung: rechts · Ø Aufnahmeplatte: 90 mm · Ø Schwungrad innen: 61.5 mm · Befestigungsart: Schrauben · Ø Schwungrad aussen: 71.5 mm · Anzahl Befestigungspunkte: 6 Stk. · Anwendungsbereich: Tuning · Gewicht: 340 g
EUR 338,00
Mofa-Fans wie du kauften auch:
GPO Schwungradabzug M26x1.5 / M22x1.5 | Puch, Sachs, Beta 521
Schlüsselweite (Abzug): 27 mm · Schlüsselweite Schraube: 19 mm · Hersteller: GPO · Spanntiefe: 10 mm · Anwendungsbereich: (De-) Montagewerkzeug · Material: Stahl · Oberfläche: geschwärzt · Gesamtlänge: 55 mm · Gesamtlänge: 75 mm · Anzahl Bestandteile: 1 Stk. · Festigkeitsklasse: 8.8 · Gewindeart: MF22x1.5 (Feingewinde) · Gewindeart: MF26x1.5 (Feingewinde)
EUR 11,20
Hot
Leonelli 6V Spannungsregler (1A-Qualität)
Hersteller: Leonelli · Material: Aluminium · Material: Kunststoff · Oberfläche: roh · Spannung: 6 V · Leistung: 50 W · Stromart: Wechselstrom (AC) · Gesamtlänge: 50 mm · Breite: 27 mm · Höhe: 15 mm · Ø Befestigungsloch: 6 mm · Befestigungsart: Schrauben
EUR 33,70

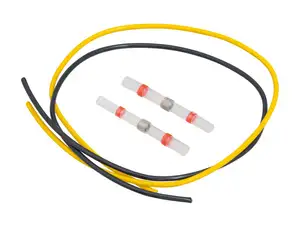

swiing® revival Kabel-Reparatur-Set Zündung
