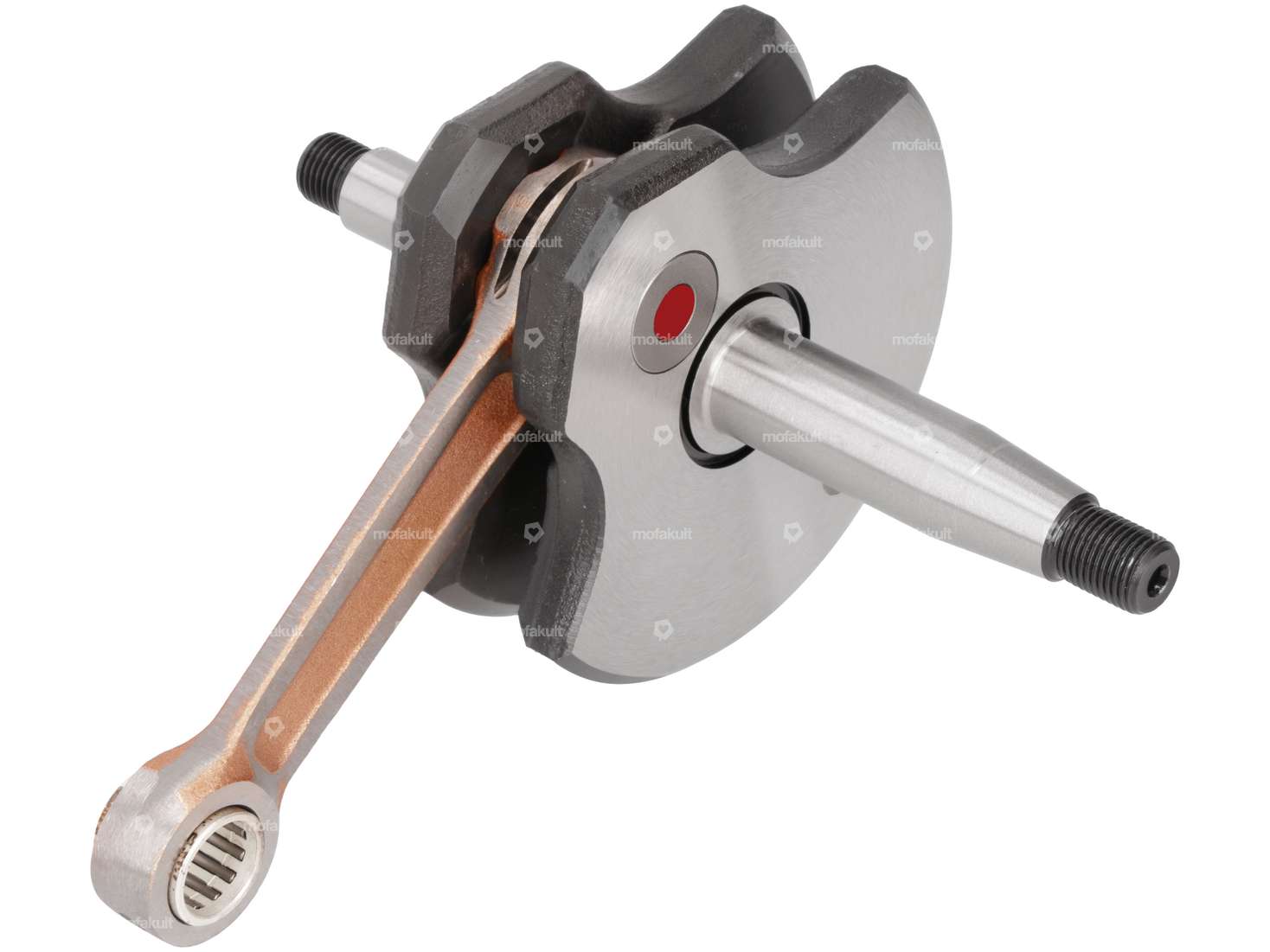

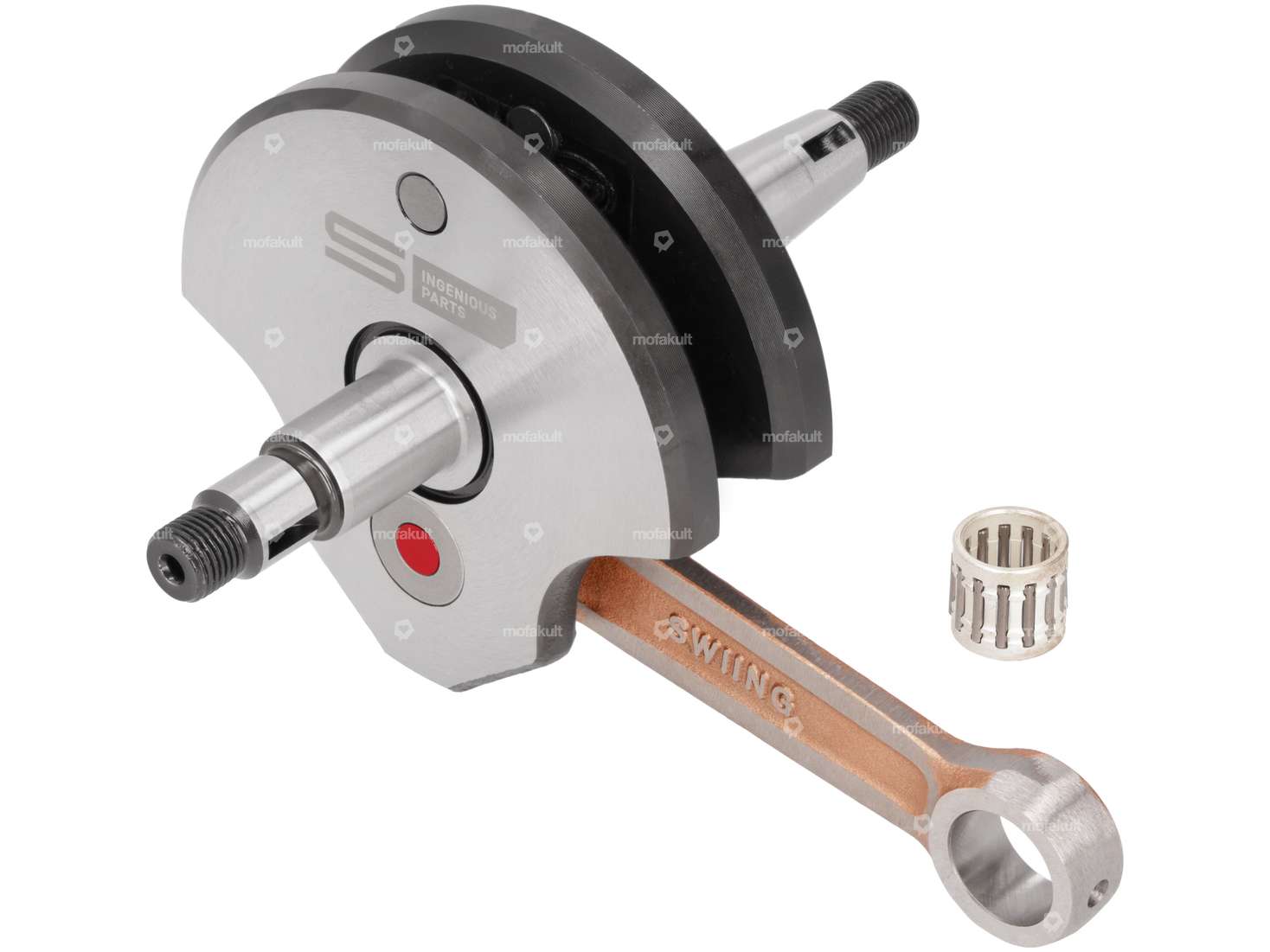

High End Kurbelwelle passend zu handgeschalteten Sachs 503 2 AL, 2 BL Mofas / Mopeds.
Die limitierte "Wolfram Edition" der bisher angebotenen Version 2.0 Racing-Kurbelwelle ist eine äusserst präzise und feingewuchtete Kurbelwelle, speziell entwickelt für den Rennsportbereich.
Die Wuchtungsbohrungen sind mit dem Schwermetall Wolfram verschlossen, was ein absolut perfektes Wuchtverhältnis und somit einen ruhigen Lauf mit minimalen Vibrationen erzielt.
Das Wuchtungsverhältnis der Racingwelle wurde speziell auf Zylinder mit einem Durchmesser von 41 mm abgestimmt. Das massive Pleuel ist mit einem stabileren Ø 16 mm Pleuelbolzen und einem zusätzlich geschlitzten Pleuelfuss versehen. Darüber hinaus bestehen die Pleuellager aus Silber und zeichnen sich durch hervorragende Notlaufeigenschaften aus.
Das Nadellager (12/15 x14.2 mm) ist im Lieferumfang enthalten.
Die passenden Lager und Simmerringe findest du bei den Zubehörartikeln.
Montagetipp: Der Übergang zwischen Kurbelwangen und Wangenzapfen ist zur Verstärkung mit einem leichten Radius versehen. Um sauber Ausdistanzieren zu können, sollte links und rechts zuerst je eine Ø 16 x 1 mm Distanzscheibe verwendet werden, diese legt sich sauber über die Fase und zentriert sich dadurch auch optimal. Die weiteren Distanzscheiben können normal mit Ø 15 mm verwendet werden.
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
Details
| Hersteller | swiing® ingenious parts |
| Wangenart | standard |
| Anwendungsbereich | High End |
| Kurbelwellenhub | 42 mm |
| Gewindeart | MF10x1 (Feingewinde) |
| Ø Kolbenbolzen (B) | 12 mm |
| Pleuellänge Mitte-Mitte | 85 mm |
| Gesamtlänge Kurbelzapfen kupplungsseitig | 43.1 mm |
| Gesamtlänge Kurbelzapfen zündseitig | 63.4 mm |
| Ø Kurbelwangen | 85 mm |
| Gewindelänge | 8 mm, 12 mm |
| Ø Pleuelauge | 15 mm |
| Ø Lagersitz (kupplungsseitig) | 15 mm |
| Gewicht | 901 g |
| Ø Lagersitz (zündungsseitig) | 15 mm |
| Dimension Nadellager | 12 / 15 x 14.2 mm (axe 12) |
| Breite Kurbelwangen | 30 mm |
| Länge 1. Absatz | 21 mm |
| Länge 2. Absatz | 14 mm |
| Ø 1. Absatz (kupplungsseitig) | 15 mm |
| Ø 2. Absatz (kupplungsseitig) | 12 mm |
| Länge Absatz (zündungsseitig) | 34 mm |
| Anzahl Gänge | 2 Stk. |
Passend für folgende Modelle
| Sachs | 503 - 2AL / 2BL |
