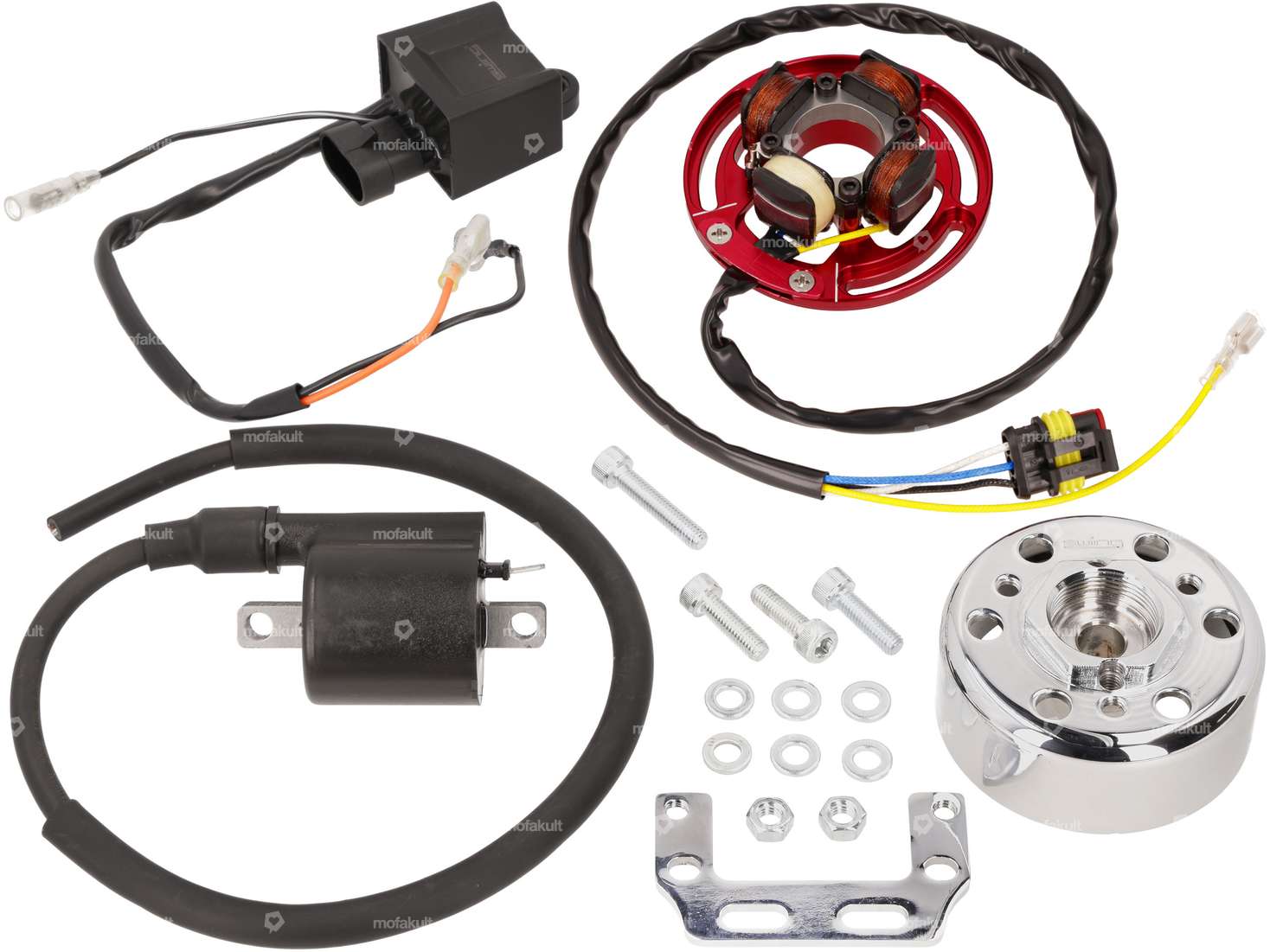

Komplettset der 12V swiing® ingenious EVO Zündung mit eingebauter 60W Lichtspule, passend zu diversen Mofas / Mopeds mit Sachs 503 AB, AC, ADV Motor.
Mit dem optional wählbarem 280 g Zusatzgewicht, kannst du die Schwungmasse erhöhen, damit der Motor im Leerlauf gleichmässiger läuft und das Anfahren im Stand leichter fällt.
Vorteile der EVO Tuning-Zündung:
- stets ein konstanter, starker Funke
- keine Fehlzündungen mehr
- einmaliges einstellen
- wenig bis keinen Verschleiss
- grosse Einstellmöglichkeit durch lange Schlitze
Folgende Spezialitäten zeichnen diese Zündung aus:
- ab Werk mehr Schwungmasse als HPI-Zündungen, somit ruhigerer Motor-Leerlauf (382 Gramm)
- fein gewuchtetes Schwungrad für weniger Vibrationen
- Abzugsgewinde mit normaler M26x1.5 mm Steigung, es können somit normale Bosch/Ducati Schwungradabzieher verwendet werden
- kinderleichte Einstellung des Zündzeitpunktes

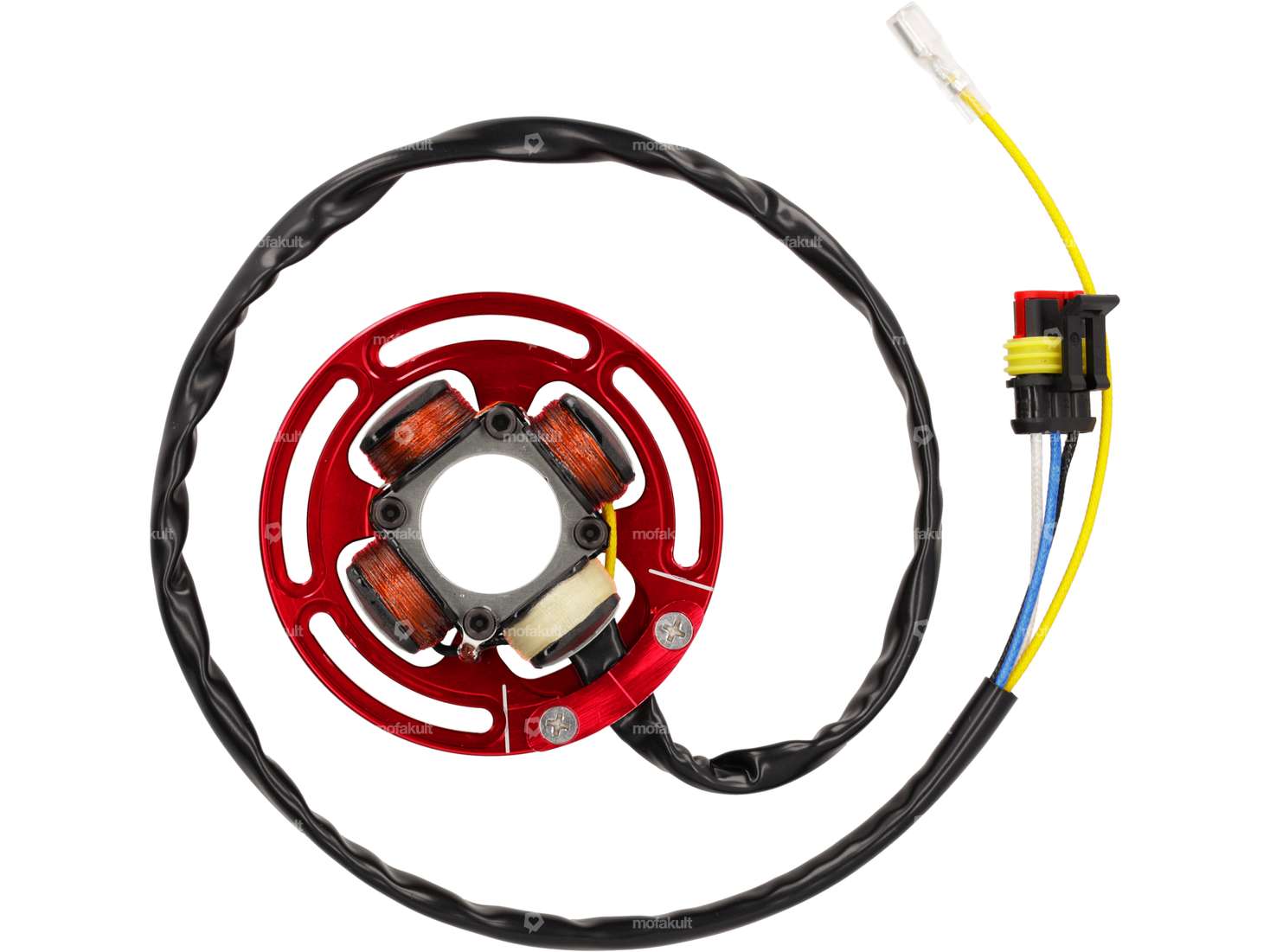

- der Stator wurde für starke Hitzebelastungen ausgelegt, keine Ausfälle mehr durch Überhitzung
- optimierte Zündkurve (Verstellung 12° - 14°)
- Lichtspannung: 12 Volt
- Lichtleistung: 60 Watt

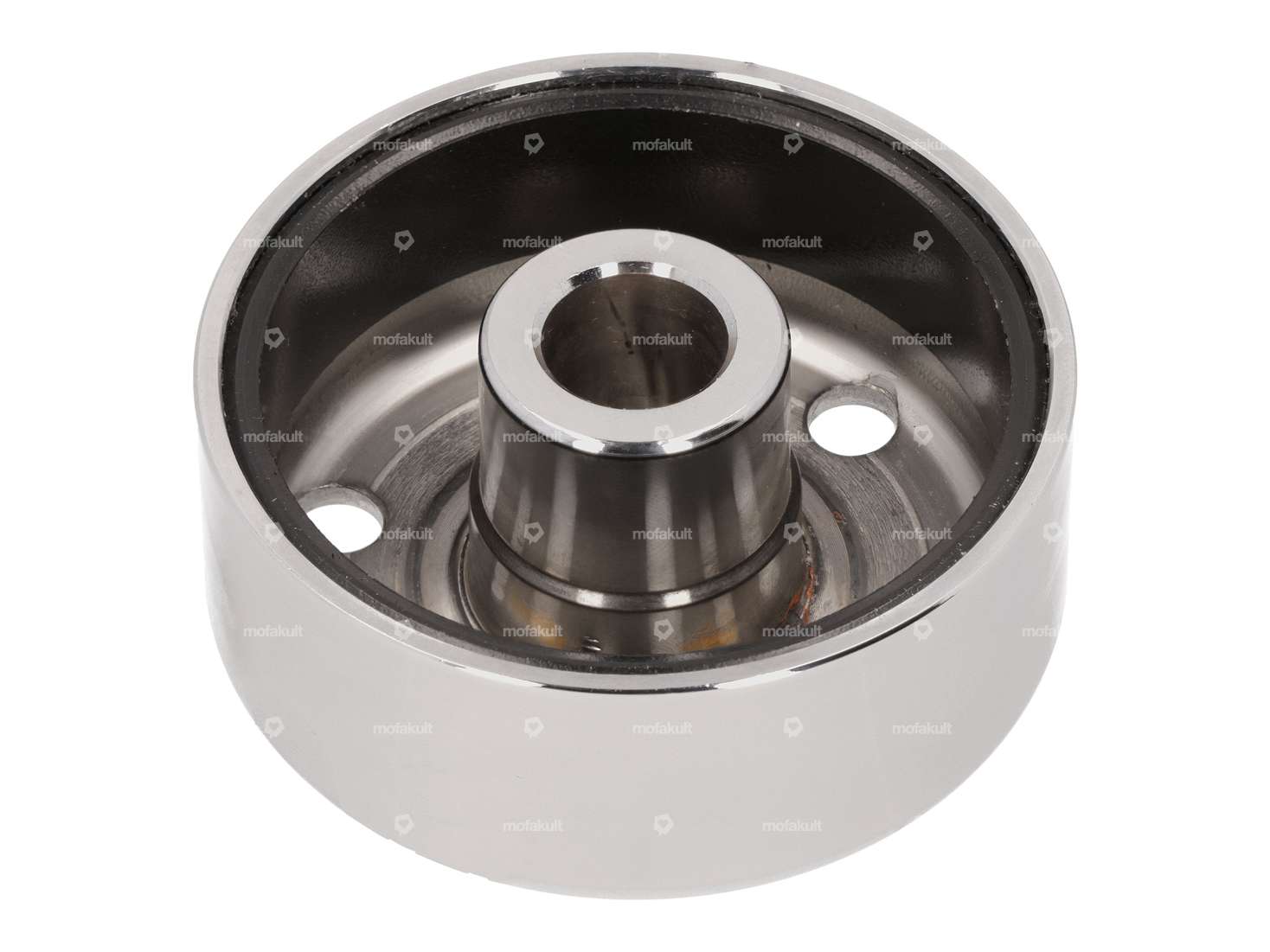

- Ø aussen Schwungrad: 75 mm
- Konus Schwungrad: Verhältnis 1:5 (Standard bei Puch & Sachs Kurbelwellen)

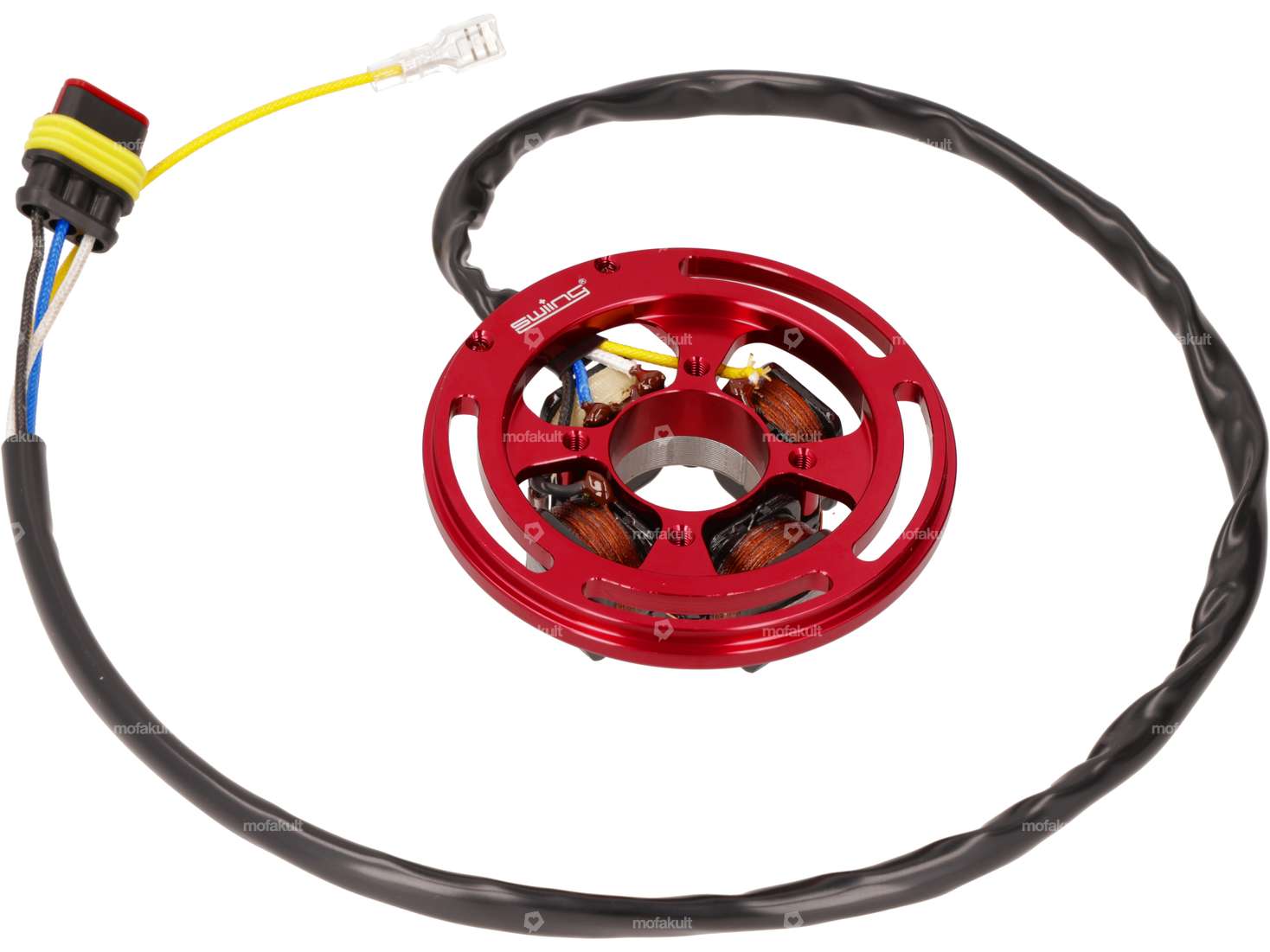

- Ø aussen Statorplatte: 90 mm
Montagehinweise:
- Linksdrehende Motoren: Kolben auf OT setzen, Markierung der Grundplatte auf 13 Uhr (rechts vom swiing Logo) muss mit der Markierung auf dem Schwungrad übereinstimmen, hiermit wird ein Zündzeitpunkt von 2 mm vor OT erreicht.
- Anzugsdrehmoment Schwungrad: 37 - 39 Nm (keine Keilnut vorhanden)

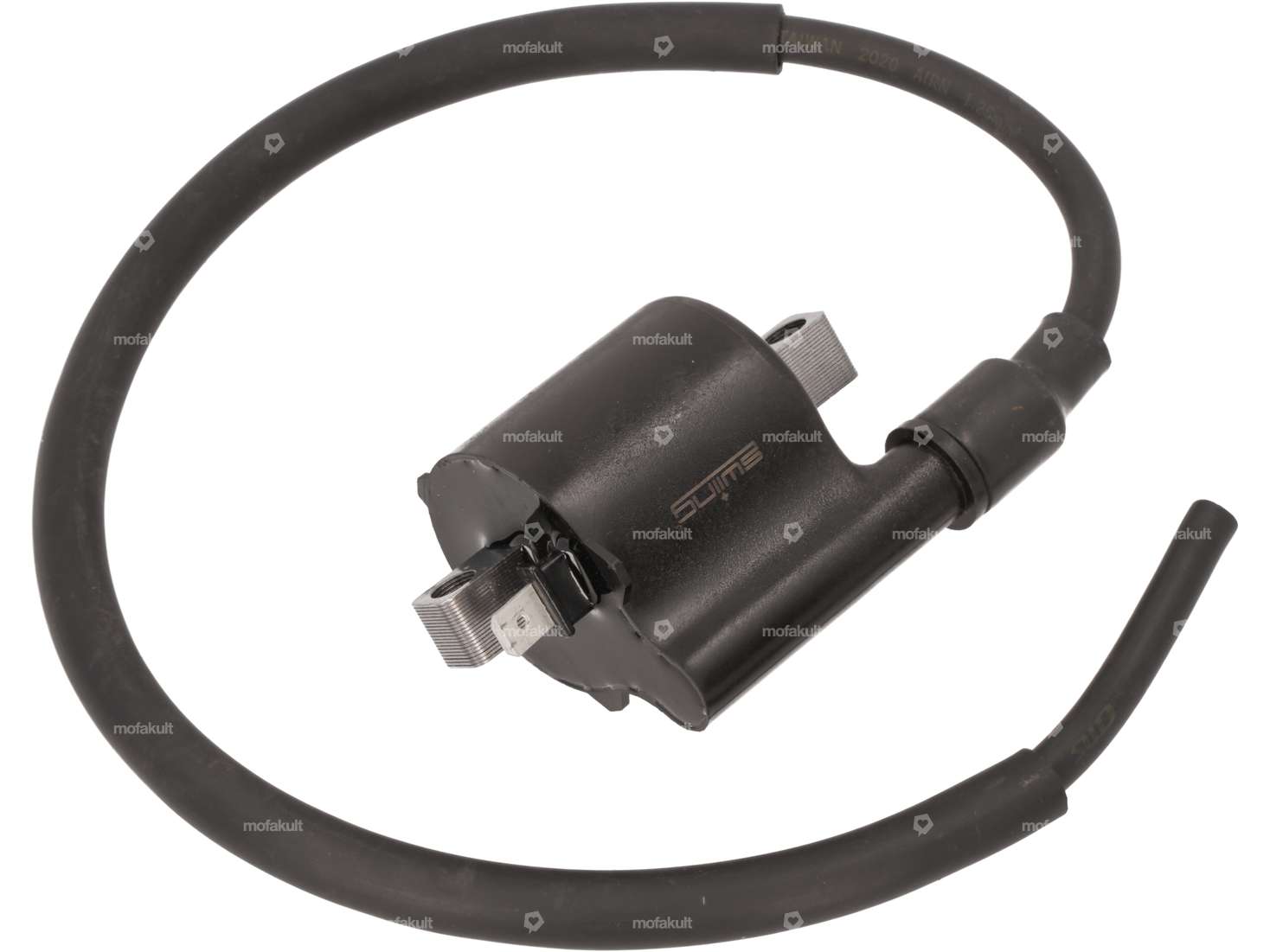

- Die CDI und Zündspule muss zwingend mit guter Masse (Erdung) versorgt werden, andernfalls können diese innert Kürze beschädigt werden.
- Das Lichtsystem sollte zusätzlich mit einem 12 V Spannungsregler ausgestattet werden.
Korrekte Pin-Belegung des Superseal-Steckers:
- 1 = schwarz
- 2 = blau
- 3 = weiss
Hinweis: Diese Ausführung der swiing® ingenious EVO Zündung ist nicht mit Gebläsegekühlten Sachs 503 Motoren kompatibel.
Beim Kauf dieses Komplettsets gibt es satte Prozente auf den Verkaufspreis der Einzelteile.
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
Details
| Hersteller | swiing® ingenious parts |
| Spannung | 12 V |
| Spannung Lichtspule | 12 V |
| Befestigungsart | Schrauben |
| Leistung | 60 W |
| Drehrichtung | beliebig |
| Ø Aufnahmeplatte | 90 mm |
| Ø Schwungrad innen | 63.5 mm |
| Anzahl Befestigungspunkte | 3 Stk. |
| Anwendungsbereich | Tuning, Racing, High End |
| Ø Schwungrad aussen | 75 mm |
Passend für folgende Modelle
| Sachs | 503 - AB, AC, ADV |
