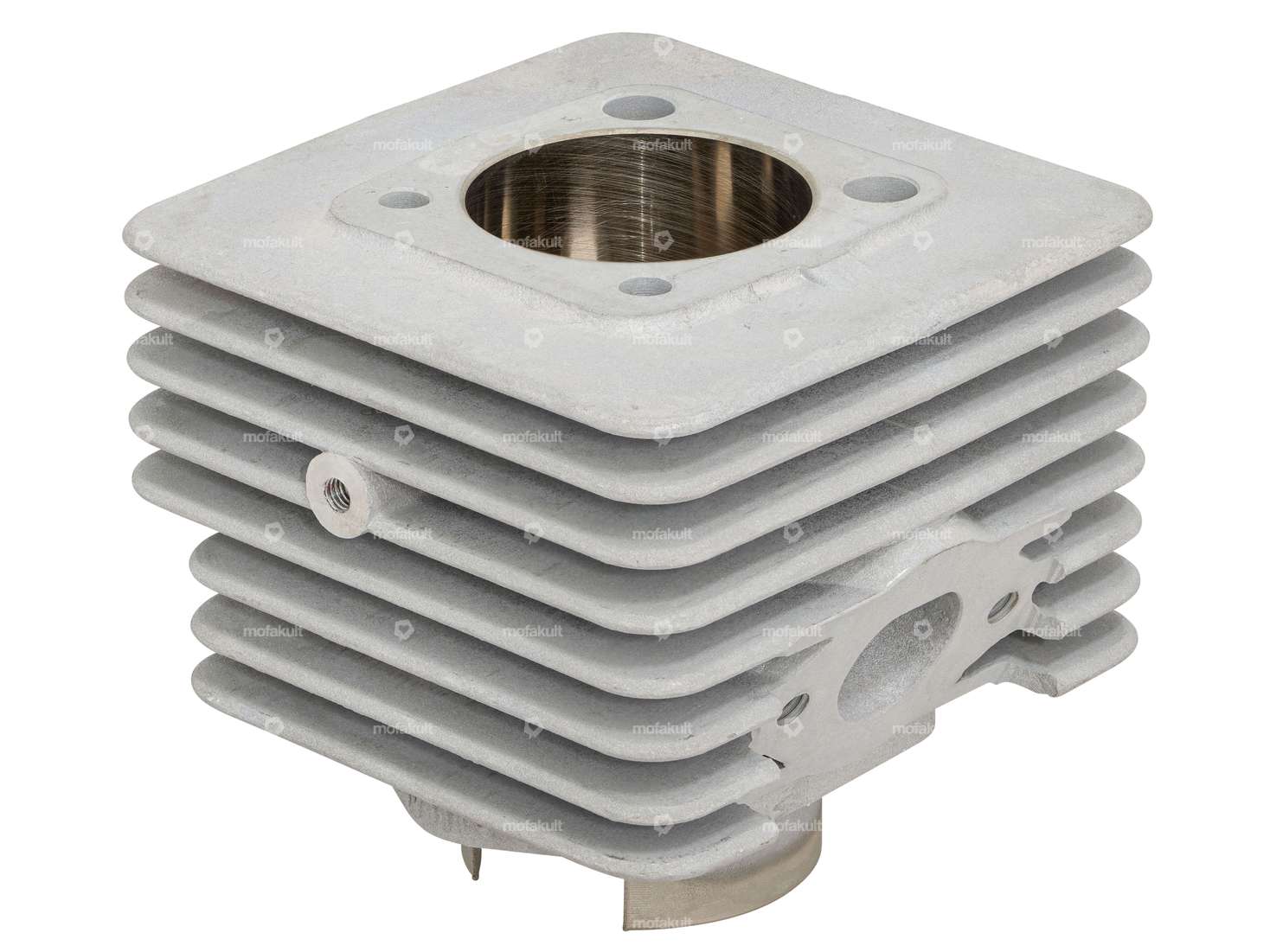

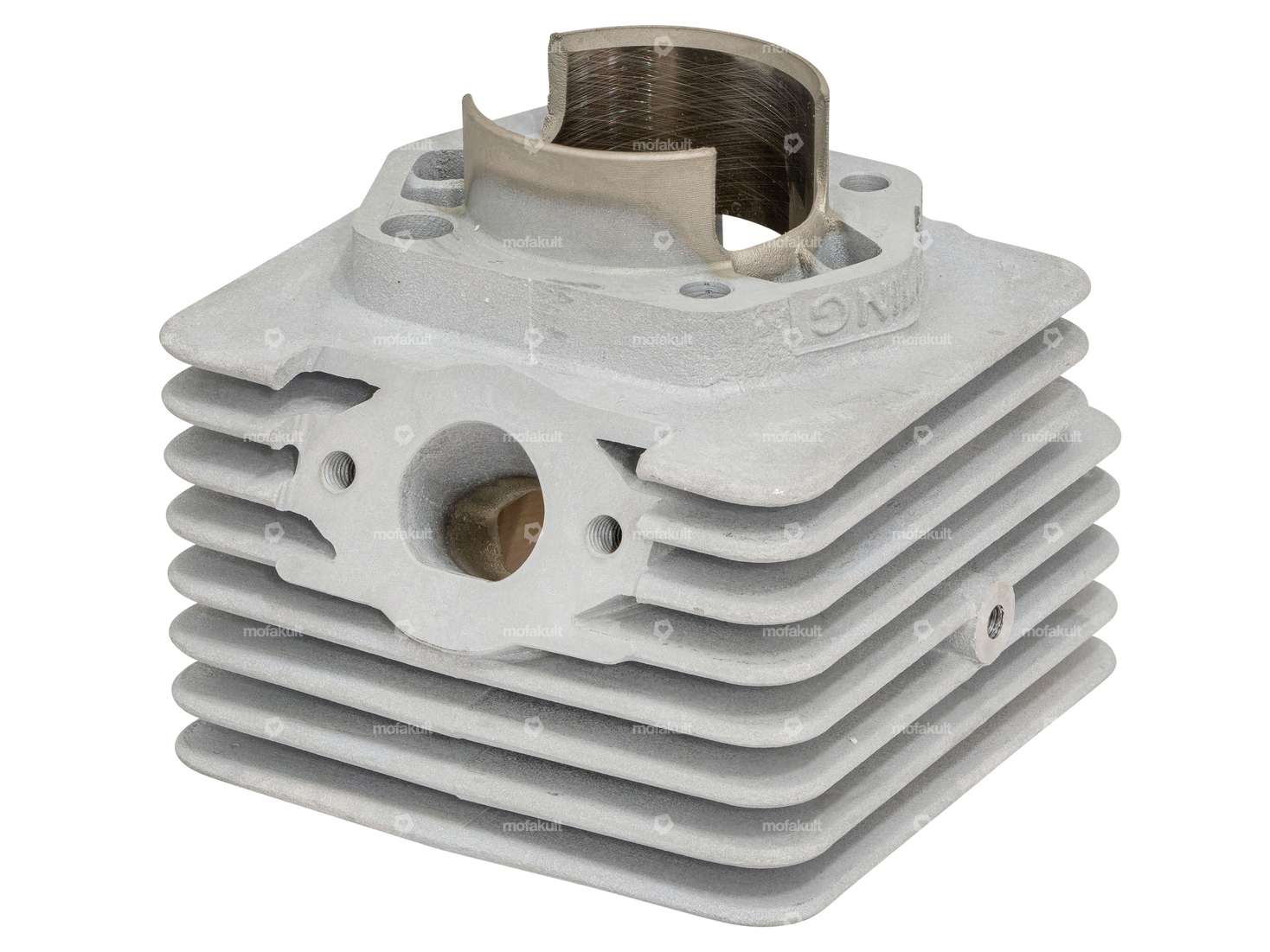

44 mm Rennzylinder inkl. Kopf für dein Zündapp Bergsteiger M25 und M50 Mofa / Moped mit einem Typ 247 Motor.
Der hochwertige Rennsatz inkl. Zylinderkopf der Qualitätsmarke swiing® ingenious gepaart mit dem legendären VERTEX-Kolben in Erstausstatter-Qualität übertrifft garantiert alle Erwartungen und setzt neue Meilensteine in der Mofaszene.

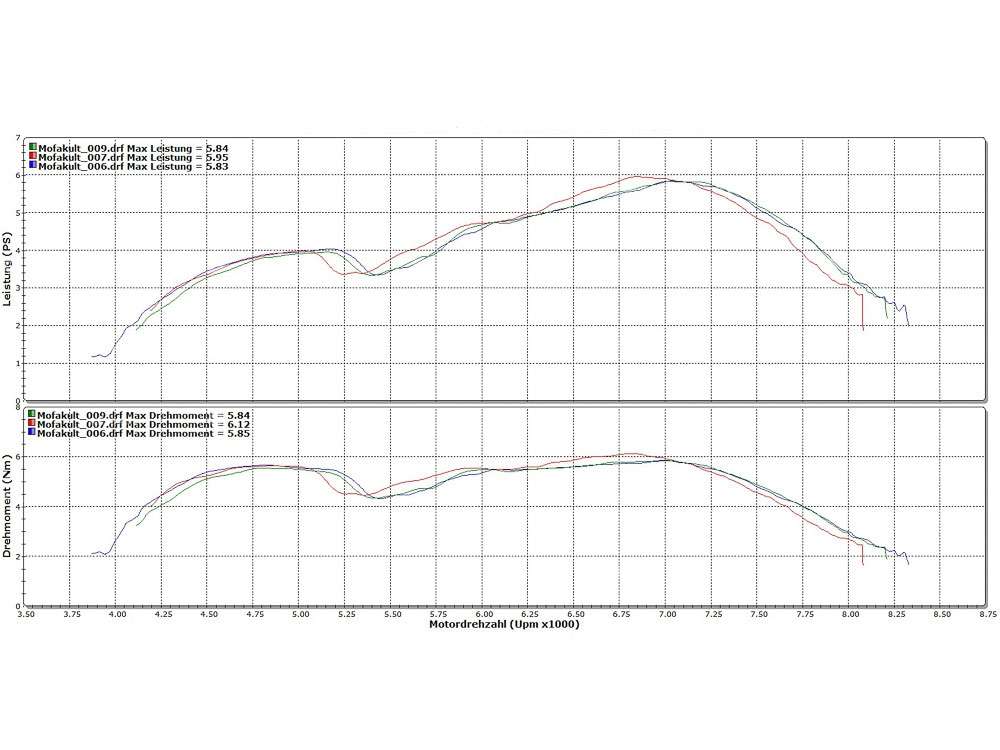

Mit entsprechender Einstellung bringst du satte 5.9 PS aufs Hinterrad. Du glaubst uns nicht? Bei den Bildern findest du das entsprechende Leistungsdiagramm.
Folgende Attribute zeichnen den Zylinder aus:
- Nikasilbeschichtung für optimale Schmierung und Langlebigkeit

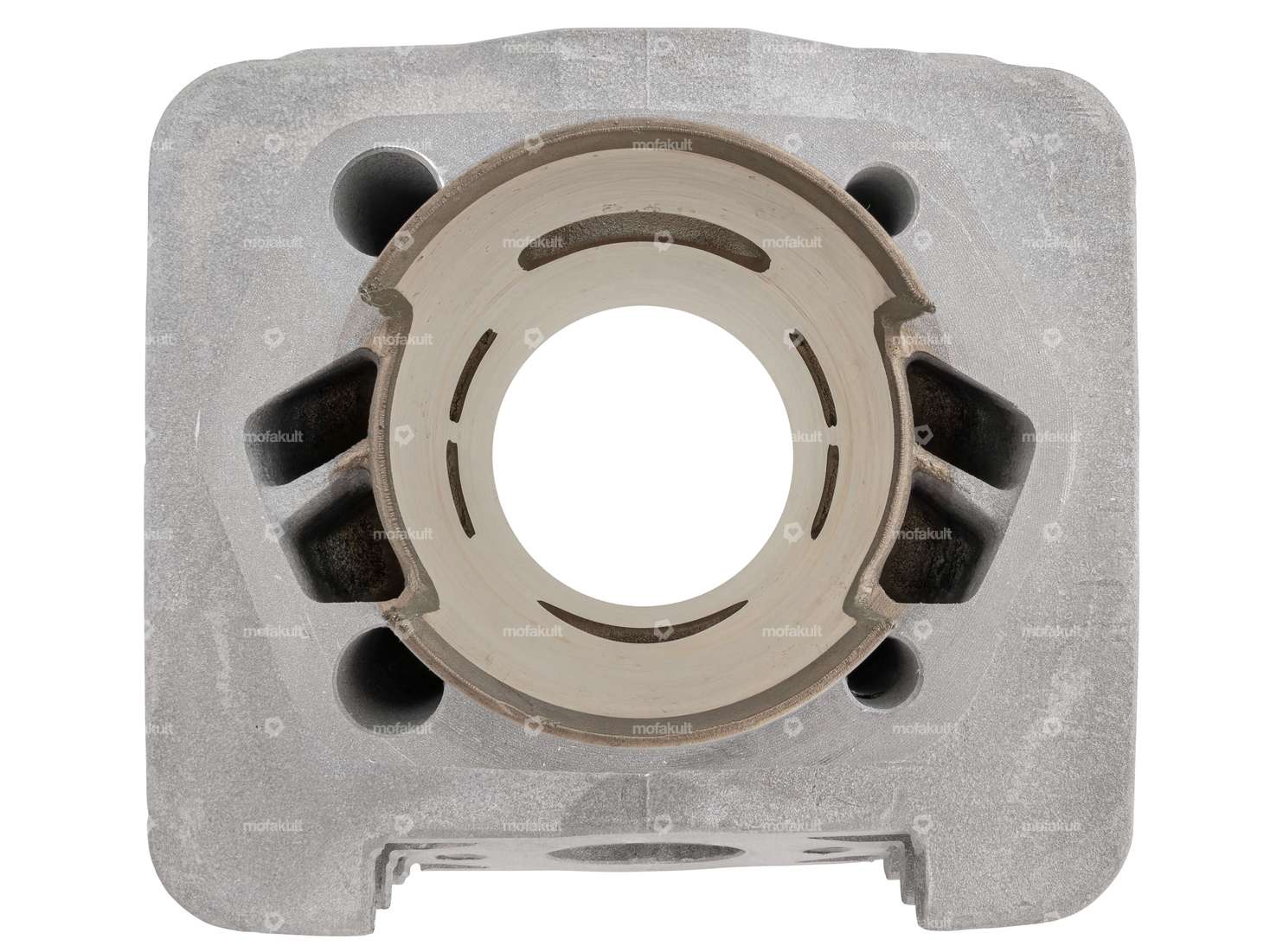

- geteilte Überströmkanäle für optimierten Gemischstrom
- Passung am Zylinderkopf für perfekte Führung
- porenreine Oberfläche
- sämtliche Dicht- und Anschlussflächen sind plangefräst
Sämtliche Hinweise zum Einbau / Einfahren des Zylinders werden im Video erläutert.

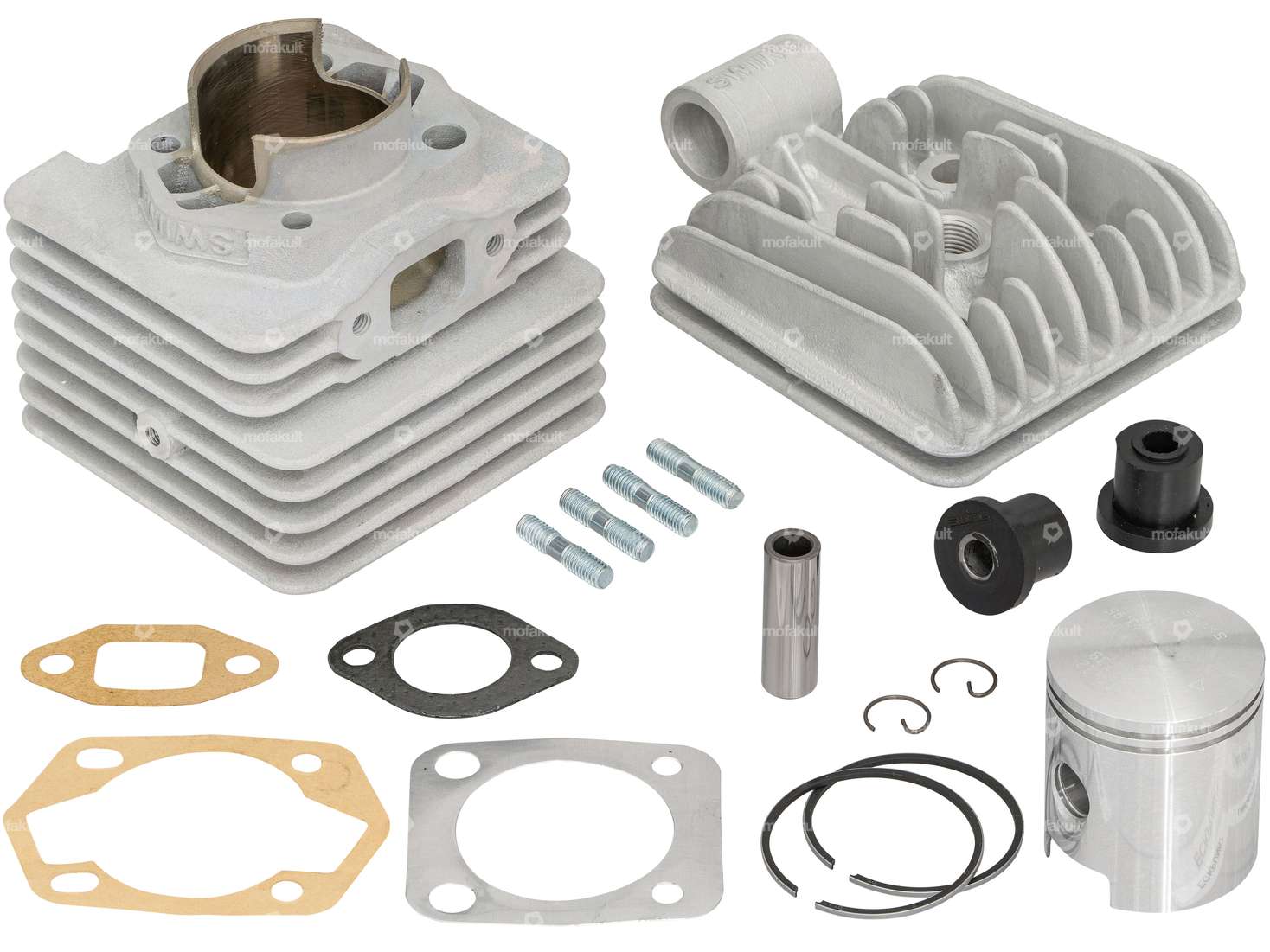

Wie abgebildet sind im Lieferumfang die beiden Silentblöcke für den Zylinderkopf, sowie hochwertige Stehbolzen für Ein- und Auslass enthalten.

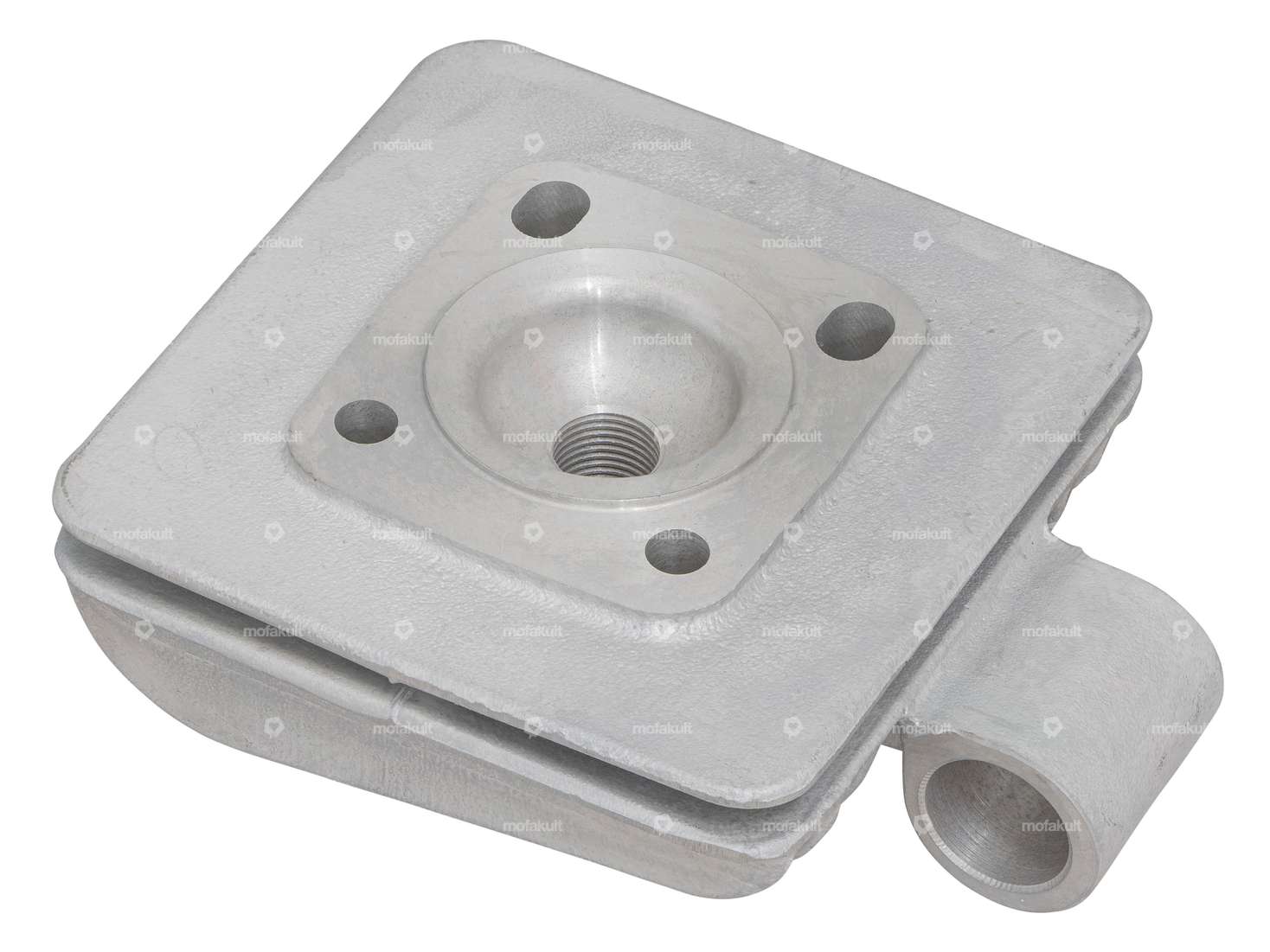

Bitte wähle im Auswahlfeld den gewünschten Zylinderkopf mit oder ohne Dekompression-Bohrung.
Hinweis: Bei Zündapp-Motoren mit einem 85 mm Kurzpleuel muss dieser für die Verwendung des Zylinders erst auf einen Langpleuel mit einer Länge von 91 mm (Mitte - Mitte) umgerüstet werden.
Beim Kauf dieses Komplettsets gibt es satte Prozente auf den Verkaufspreis der Einzelteile.
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
Das Set beinhaltet folgende Einzelteile:
Lochabstand Auslass: 42 mm · Ø Auslass innen: 21.3 mm · Lochbild [mm]: 44 x 44 · Kurbelwellenhub: 42 mm · Ø Kolbenbolzen (B): 12 mm · Hubraum: 65 ccm · Lochabstand Einlass: 38 mm · Auslassart: schräg · Gewinde Auslass: M6x1 (Standardgewinde) · Ø Zylinderhals: 48 mm · Anzahl Befestigungspunkte: 4 Stk. · Anwendungsbereich: Tuning · Einlassfenster: 22.3 x 15.5 · Dekompressor: Nein · Getarnt: Nein · Gewinde Einlass: M6x1 (Standardgewinde) · Hersteller: swiing® ingenious parts · Material: Aluminium · Oberfläche: sandgestrahlt · Nenndurchmesser: 44 mm
Ø Bund: 25.5 mm · Ø innen: 8.2 mm · Gesamtlänge: 21 mm · Ø aussen: 19 mm · Material: Gummi, Stahl · Hersteller: swiing® revival parts
Details
| Hersteller | swiing® ingenious parts, Vertex |
| Material | Aluminium |
| Hubraum | 65 ccm |
| Oberfläche | sandgestrahlt |
| Kurbelwellenhub | 42 mm |
| Nenndurchmesser | 44 mm |
| Gewinde Einlass | M6x1 (Standardgewinde) |
| Anwendungsbereich | Tuning |
| Anzahl Befestigungspunkte | 4 Stk. |
| Auslassart | schräg |
| Gewinde Auslass | M6x1 (Standardgewinde) |
| Dekompressor | Nein |
| Getarnt | Nein |
Passend für folgende Modelle
| Zündapp Belmondo | |
| Zündapp | 247 Motor |
Zubehör & verwandte Produkte
Loctite 638 Fügekleber hochfest 10 ml
Temperaturbeständigkeit (min.): -75 - 150 °C · Hersteller: Loctite · Anzuwendendes Material: Aluminium · Anzuwendendes Material: Metall · Anzuwendendes Material: Stahl · Farbe: grün · Inhalt [ml]: 10 ml · Gefahrenhinweis: Kann allergische Hautreaktionen verursachen · Gefahrenhinweis: Kann die Atemwege reizen · Gefahrenhinweis: Schädlich für Wasserorganismen (mit langfristiger Wirkung) · Gefahrenhinweis: Verursacht Hautreizungen · Gefahrenhinweis: Verursacht schwere Augenschäden · Signalwort: Gefahr · Gefahrenpiktogramm: GHS05 - Ätzend · Gefahrenpiktogramm: GHS07 - Vorsicht gefährlich · Anwendungsbereich: Chemie · Haftfähigkeit: hochfest · Anwendungsart: 1K · Spaltmass (max.): 0.25 mm · Ausrichtungszeit: 300 s · Losbrechmoment (nach Material): 23 Nm · Losbrechmoment (nach Material): 25 Nm · Losbrechmoment (nach Material): 57 Nm
EUR 25,60
EUR 2.560,00/l

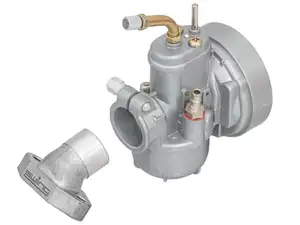

17 mm Vergaserset (Bing SRF Nachbau) | Zündapp Belmondo
Bauteilgruppe Vergaser: Vergaser komplett · Vergasertyp: SRF · Nenndurchmesser: 16 mm · Nenndurchmesser: 17 mm · Ø Anschluss innen: 23 mm · Ø Eingang innen: 17 mm · Ø Ausgang innen: 17 mm · Ø Anschluss Luftfilter: 60 mm · Ø Benzinschlauchanschluss: 6 mm · Chokebetätigung: Handchoke · Befestigungsart: Flansch · Befestigungsart: Steckverbindung geklemmt · Lochabstand Einlass: 40 mm · Anwendungsbereich: Tuning
EUR 128,50
swiing Resonanz-Auspuff-Set Ø 28 / 70 mm | Zündapp Belmondo (Typ 247)
Hersteller: swiing · Material: Stahl · Oberfläche: verchromt · Ø aussen: 70 mm · Gesamtlänge: 730 mm · Farbe: Chrom · Ø Anschluss innen: 28 mm · Auspuffart: Zigarre · Befestigungsart: geschraubte Schelle · Befestigung Flammenrohr: Flansch
EUR 175,20
swiing® ingenious Kolben 44 mm Vertex | Zündapp Belmondo Typ 247
Hersteller: swiing® ingenious parts · Ø aussen Kolben (A): 43.95 mm · Kompressionshöhe (C): 25.05 mm · Wölbung (D): 2.45 mm · Gesamthöhe Kolben (E): 51.5 mm · Anzahl Kolbenringe (F): 2 Stk. · Nenndurchmesser: 44 mm · Kolbenringform: Rechteck-Ring · Kolbenringstoss: Innensicherung (IS) · Höhe Kolbenring: 1.5 mm · Ø Kolbenbolzen (B): 12 mm · Kolbengewicht: 92 g
EUR 74,70

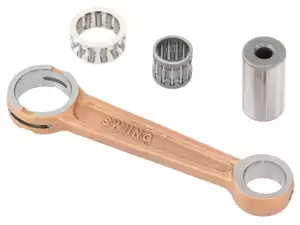

swiing® revival Pleuel | Zündapp
