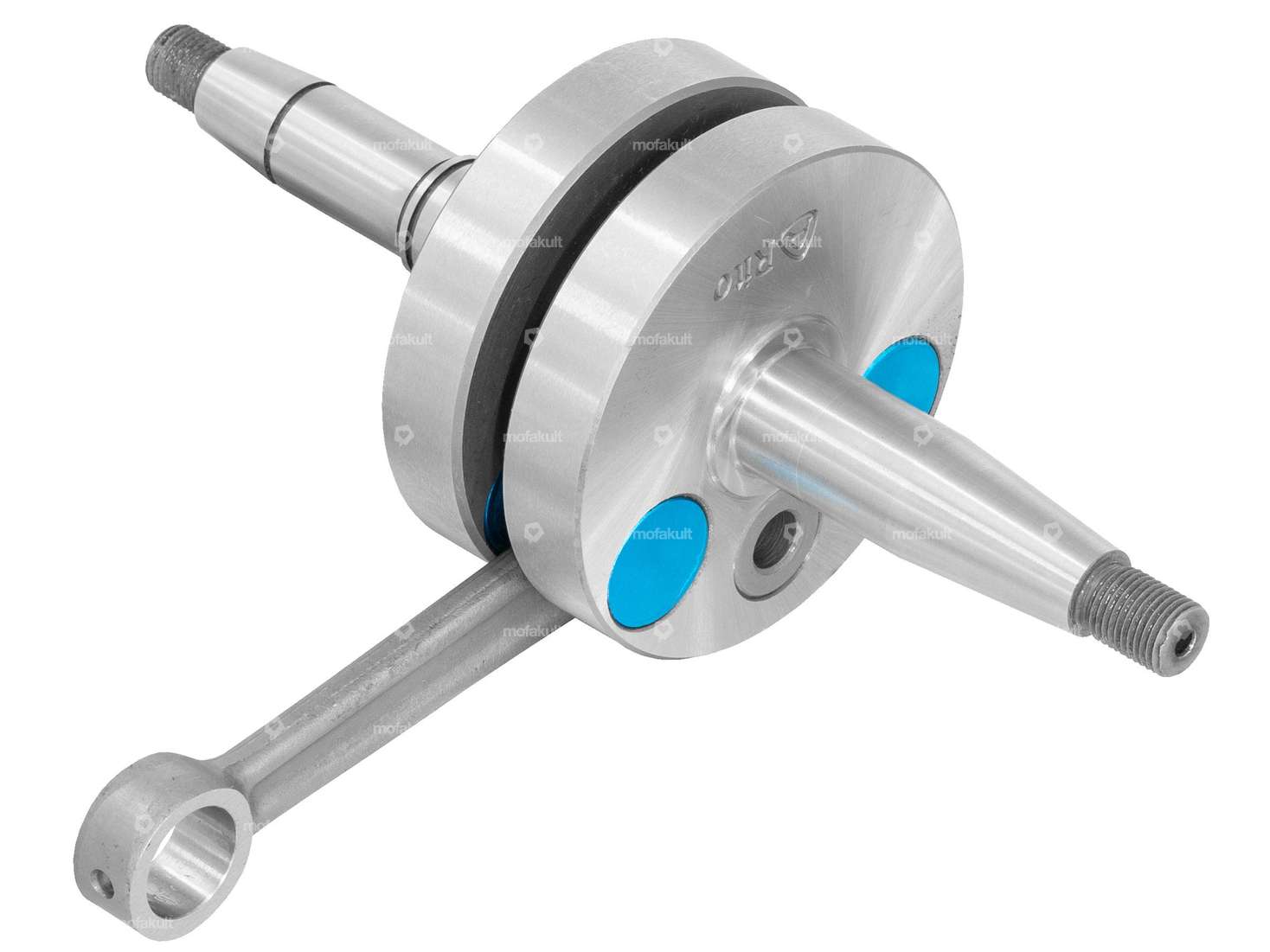

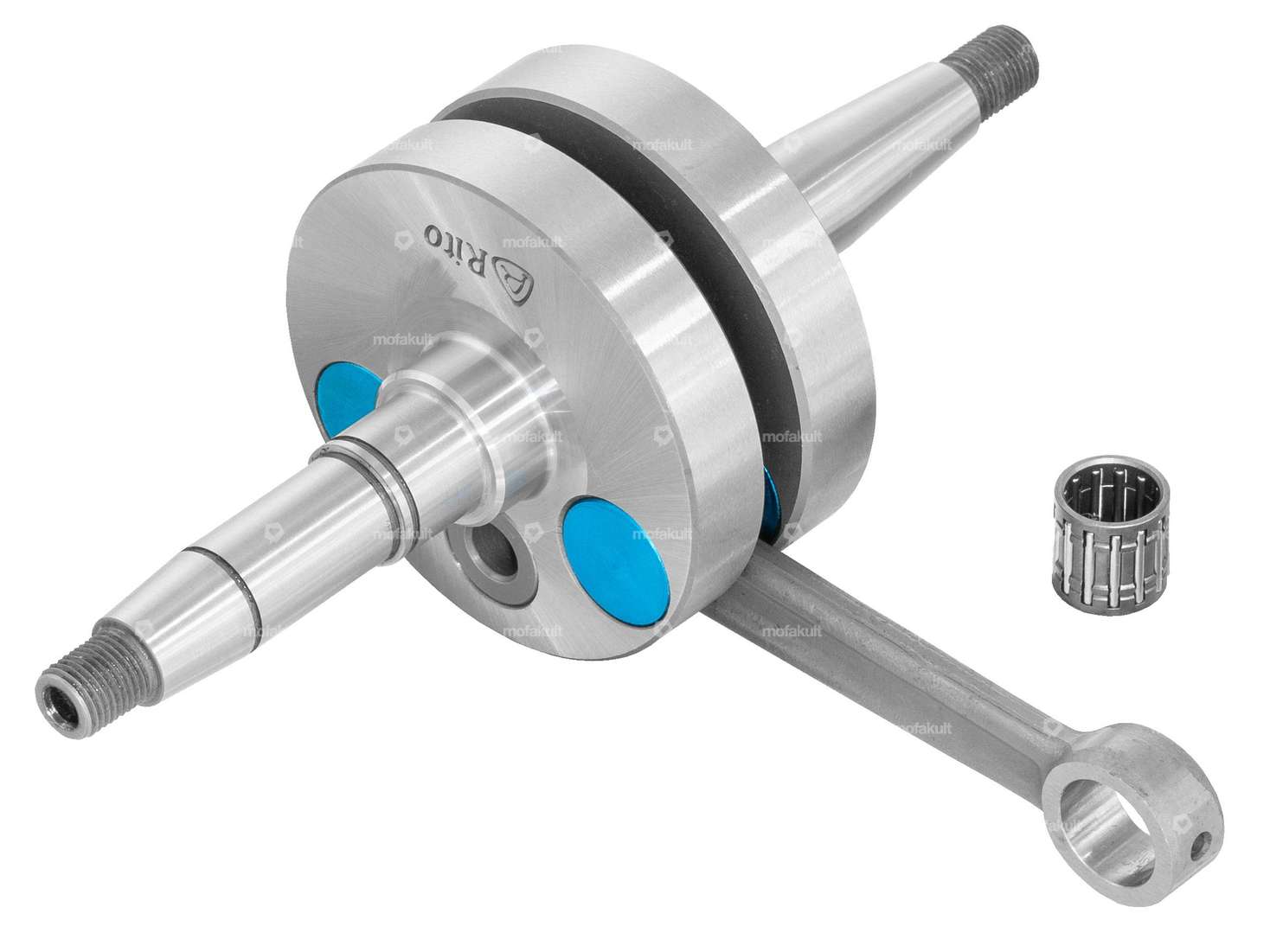

Vollwangen-Rennkurbelwelle passend zu Puch Maxi S / N, sowie Supermaxi LG1 Mofas mit einem 1-Gang E50 Motor.
Die Wuchtungsbohrungen in den Wangen wurden für maximale Vorverdichtung mit Aluminiumeinsätzen verschlossen.
Zusätzliche Schmierschlitze am Pleuel gewährleisten einen sauberen Lauf auch bei hohen Drehzahlen.
Abmessungen der Kurbelwelle:
- Gesamtlänge kupplungsseitiger Kurbelzapfen: 74 mm
- Gesamtlänge zündungsseitiger Kurbelzapfen: 67 mm
- Länge 1. Absatz (kupplungsseitig): 9 mm
- Länge 2. Absatz (kupplungsseitig) 14.5 mm
- Länge 3. Absatz (kupplungsseitig) 25 mm
- Ø 1. Absatz (kupplungsseitig): 22 mm
- Ø 2. Absatz (kupplungsseitig): 17 mm
- Ø 3. Absatz (kupplungsseitig): 15 mm
- Gewinde (kupplungsseitig): MF10x1 mm
- Länge Absatz (zündungsseitig): 26.3 mm
- Ø Absatz (zündungsseitig): 17 mm
- Gewinde (zündungsseitig): MF10x1 mm
- Ø Kurbelwangen: 69.9 mm
- Breite Kurbelwangen: 34 mm
- Ø Pleuelauge oben: 15 mm
- Ø Pleuelbolzen unten: 16 mm
- Pleuellänge (Mitte-Mitte): 90 mm
- Hub: 43 mm
- Gewicht (inkl. Pleuel): 970 Gramm
- Dimension Nadellager: Ø 12 / 15 x 14.7 mm (axe 12)
Hinweis: Die Kupplungsmutter darf maximal mit einem Anzugsmoment von 28 Nm angezogen werden.
Die passenden Lager und Simmerringe findest du bei den Zubehörartikeln.
Qualitätsprodukt des portugiesischen Herstellers Rito.
Details
| Dimension Nadellager | 12 / 15 x 15 mm (axe 12) |
| Hersteller | Rito |
| Material | Stahl |
| Wangenart | Vollwangen |
| Anwendungsbereich | Racing, Tuning |
| Gewindeart | MF10x1 (Feingewinde) |
| Kurbelwellenhub | 43 mm |
| Pleuellänge Mitte-Mitte | 90 mm |
| Gesamtlänge Kurbelzapfen kupplungsseitig | 74 mm |
| Gesamtlänge Kurbelzapfen zündseitig | 67 mm |
| Ø Kurbelwangen | 69.9 mm |
| Gewindelänge | 11 mm, 14 mm |
| Ø Pleuelauge | 15 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Ø Lagersitz (kupplungsseitig) | 17 mm |
| Gewicht | 970 g |
| Ø Lagersitz (zündungsseitig) | 17 mm |
| Breite Kurbelwangen | 34 mm |
| Länge 1. Absatz | 9 mm |
| Länge 2. Absatz | 14.5 mm |
| Länge 3. Absatz | 25 mm |
| Ø 1. Absatz (kupplungsseitig) | 22 mm |
| Ø 2. Absatz (kupplungsseitig) | 17 mm |
| Ø 3. Absatz (kupplungsseitig) | 15 mm |
| Länge Absatz (zündungsseitig) | 26.3 mm |
| Anzahl Gänge | 1 Stk. |
Passend für folgende Modelle
| Puch | E50 |
