Pinasco «EVOTEN BIG BORE» Zylinder mit 46 mm Bohrung und 71 ccm zu deinem Piaggio Ciao, Si, Bravo, Boxer, Grillo Mofa / Moped.

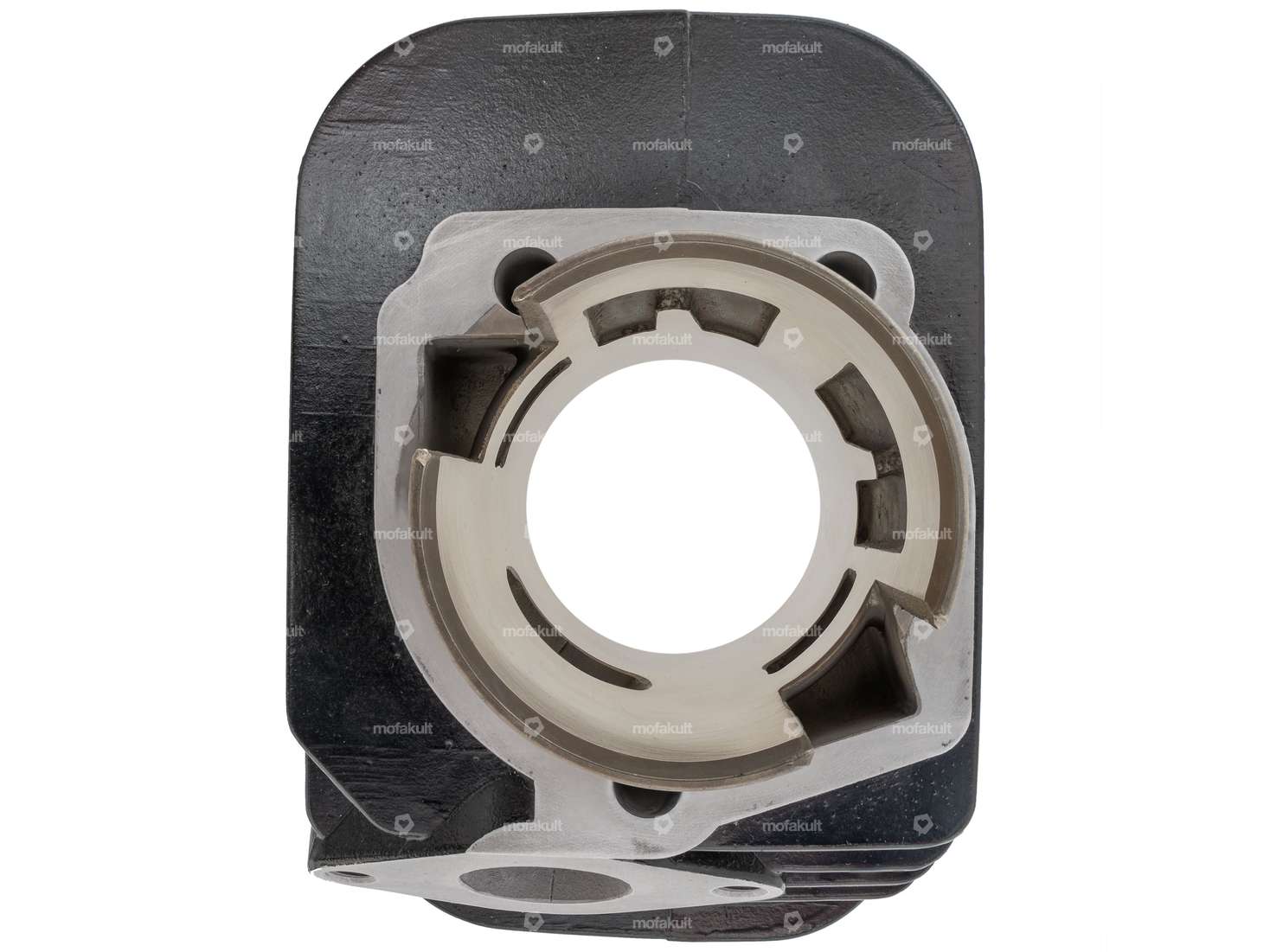

Der komplett überarbeitete 46 mm Zylinder aus dem Hause Pinasco wird neu mit 6-Kanallayout und dem für höchste Beanspruchungen gefertigten, 5-fach verschraubten Zylinderkopf geliefert.
An den mitgelieferten Auspuff-Flansch mit 22.5 mm äusserem Anschlussdurchmesser können diverse Rennauspuffe montiert werden.

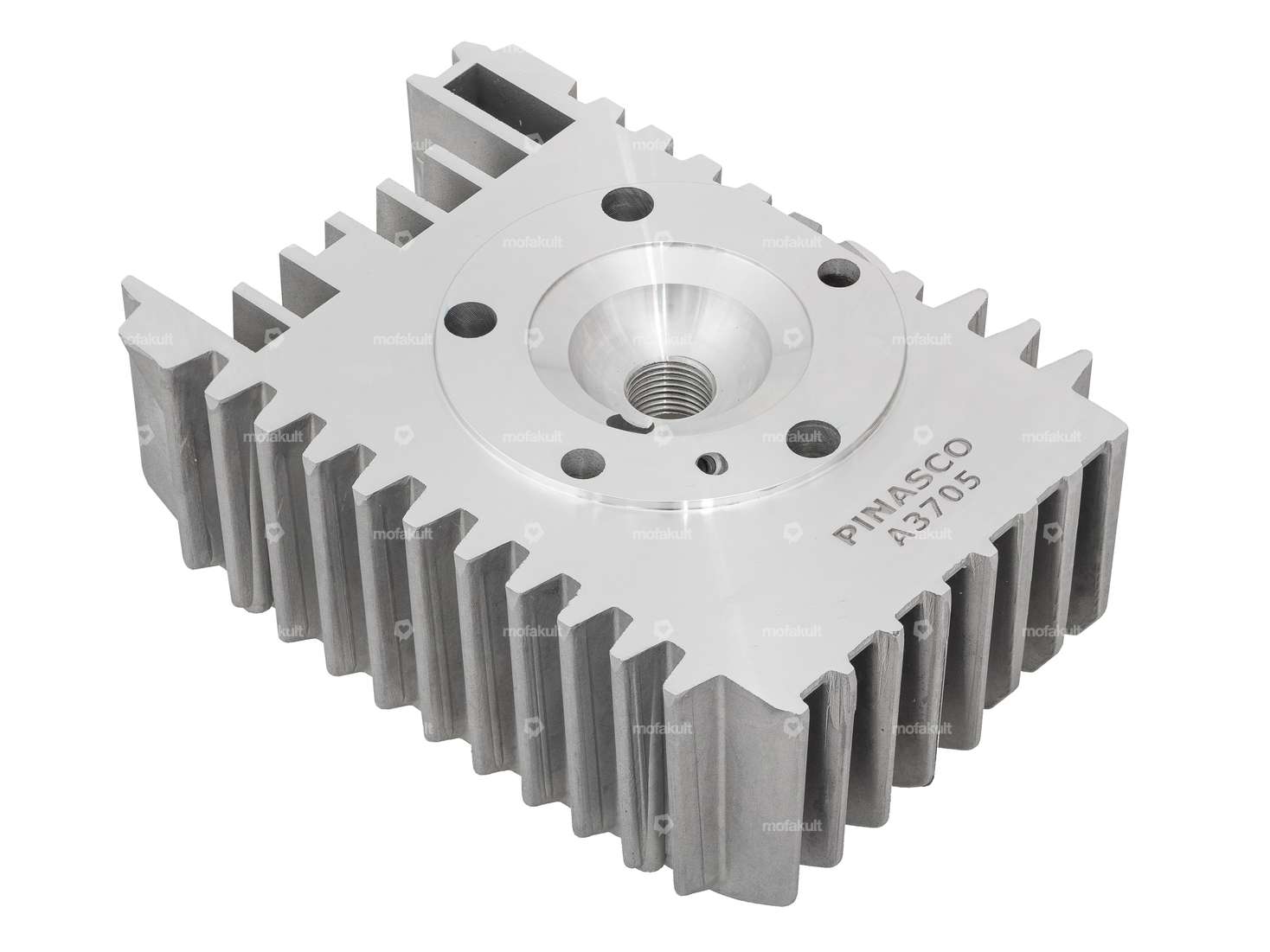

Der Zylinderkopf wird ohne Dichtung montiert. Für eine optimale Abdichtung muss daher das Anzugsdrehmoment von 10 Nm für die M6-Schrauben und jenes der M7-Stehbolzen von 14 Nm zwingend eingehalten werden.

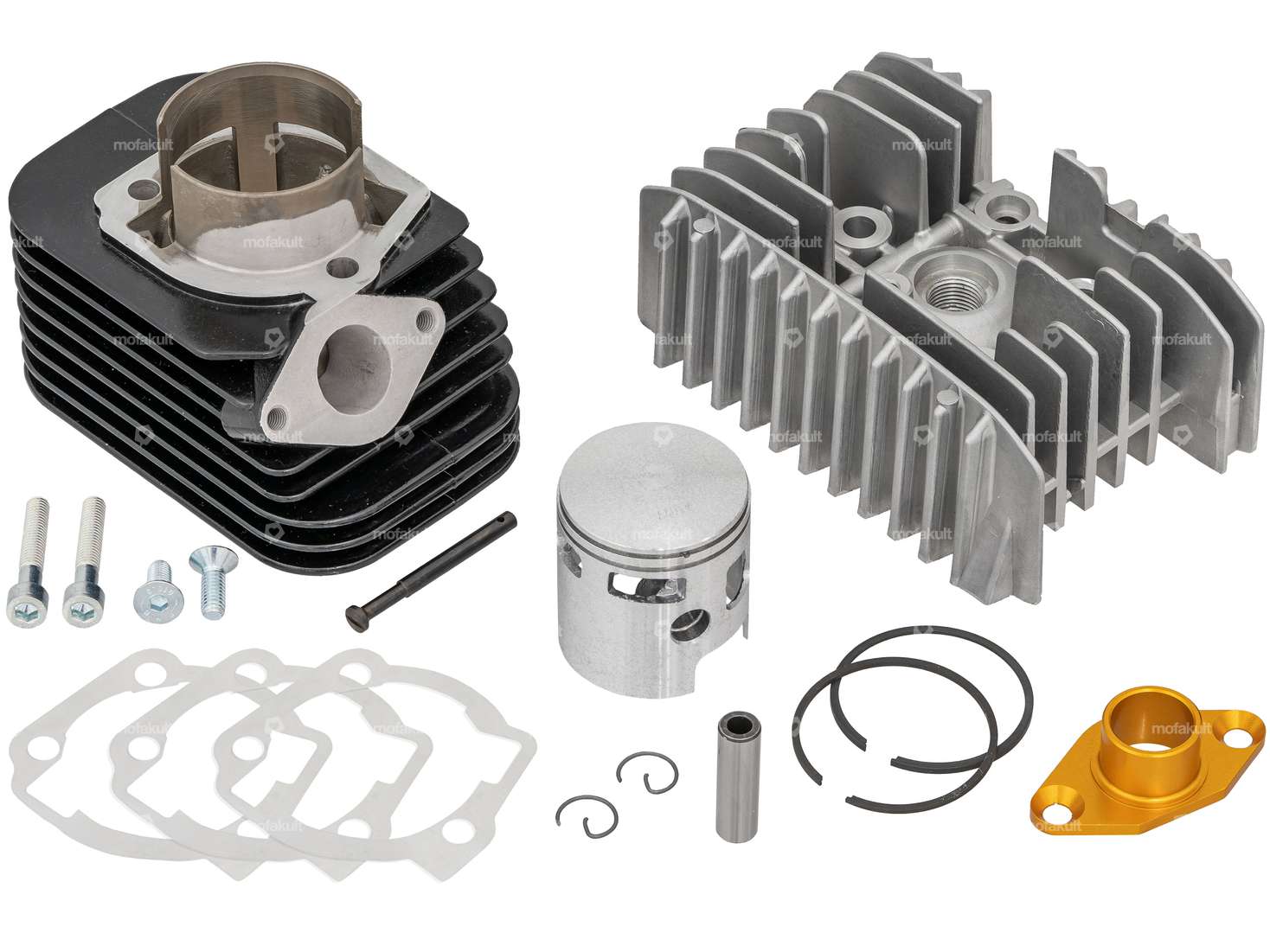

Im Lieferumfang sind folgende Teile enthalten:
- Zusatzschrauben für den Zylinderkopf
- Dekompressor-Ventil (Betätigung nicht inklusive)
- Zylinderkopf leer
- Zylinder und Zubehör
- Kolben mit L-Ring, Rechteckring und Ø 10 mm Kolbenbolzen (axe 10)
- Verschiedene Dichtungen für den Zylinderfuss
- Montageanweisung in Italienisch

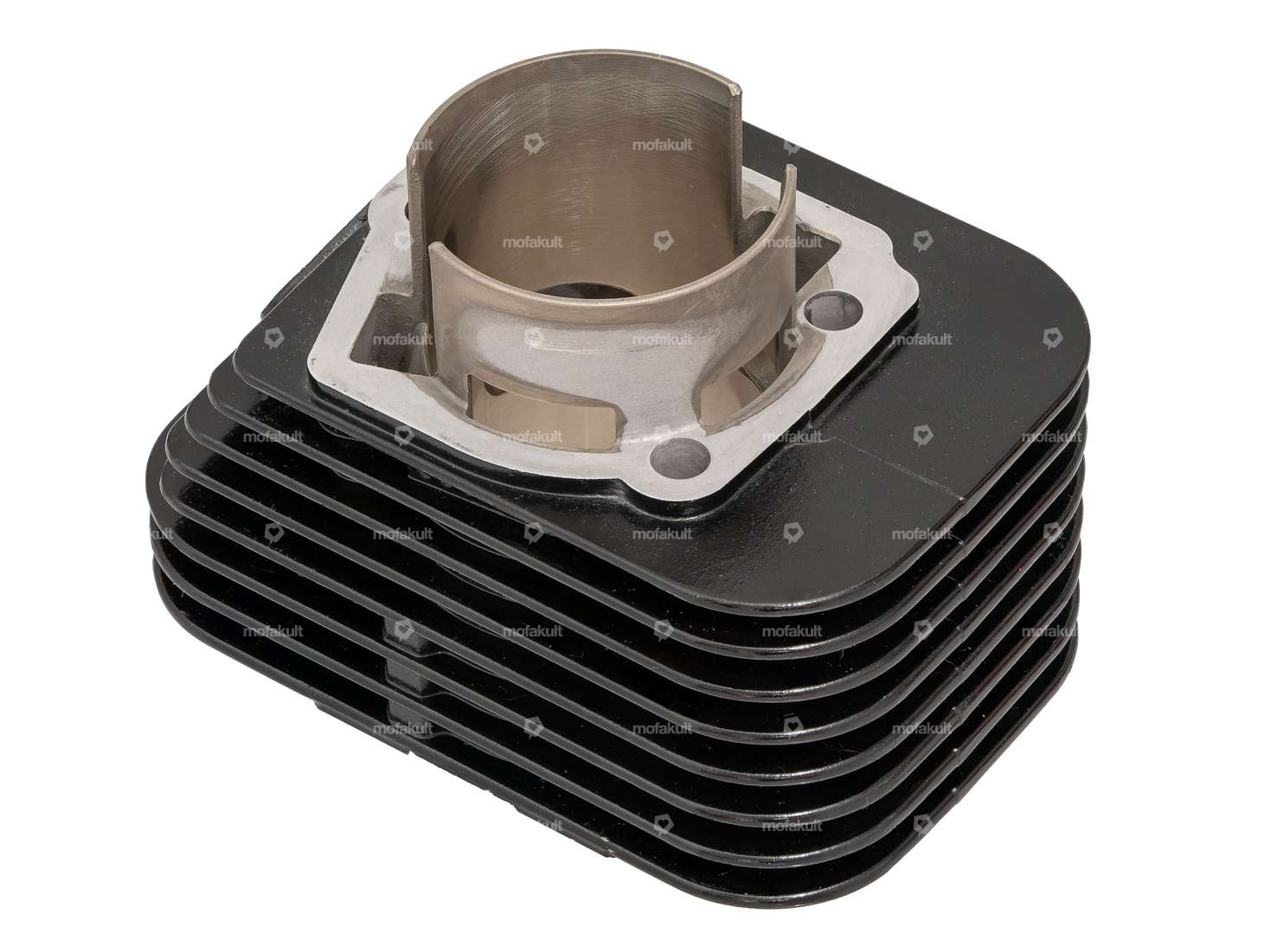

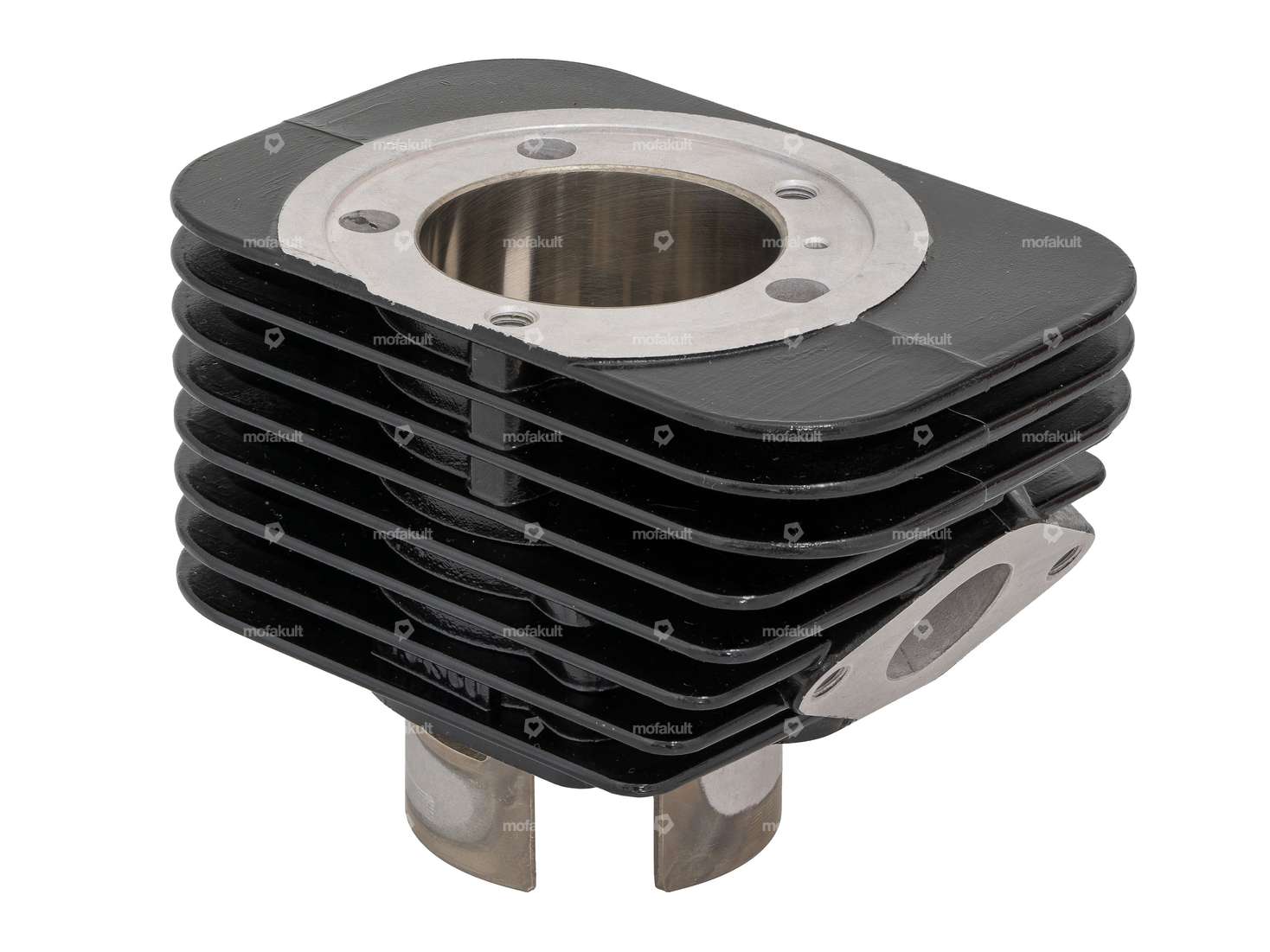

Hochwertiger Aluminiumguss und widerstandsfähige Nikasilbeschichtung zeichnen diesen High-End Tuningzylinder aus.
Die maximale Leistung entwickelt der Zylinderkit im mittleren bis oberen Drehzahlbereich. Wir empfehlen, den Rennzylinder in Kombination mit Variomatik-Antrieb zu verwenden.
Die Montage auf ein originales Motorengehäuse ist lediglich mit groben Anpassungen möglich. Auf die bekannten Pinasco-, Polini- und Malossi-Renngehäuse kann der Zylinderkit ohne Anpassungsarbeiten montiert werden.
Hinweis: Wird das Zylinderkit auf einem Piaggio Ciao montiert, muss dieser an den Kühlrippen an der rechten Seite abgeschliffen werden. Aufgrund der Aussparung für den Kabelkanal des Ciao's, fehlt allerdings auch der Einhängehaken am Kopf für das Dekompressionskabel. Dadurch eignet sich der Zylinderdeckel wiederum auch nur bedingt für Piaggio Si, Bravo der neueren Generationen oder Grillo. Beheben lässt sich dies, wenn das Dekokabel wie beim Ciao oder Boxer von vorne an den Zylinderkopf geführt wird.
Entsprechende Anbauteile wie Racing-Gehäuse, Rennkurbelwelle, Renn-Variomatik etc. findest du bei den Zubehörartikeln.
Qualitätsprodukt des italienischen Herstellers Pinasco.
Details
| Nenndurchmesser | 46 mm |
| Hersteller | Pinasco |
| Material | Aluminium |
| Oberfläche | lackiert |
| Hubraum | 71 ccm |
| Kurbelwellenhub | 43 mm |
| Ø Zylinderhals | 50 mm |
| Ø Auslass aussen | 22.5 mm |
| Ø Auslass innen | 18.5 mm |
| Lochbild [mm] | 55 x 34 |
| Anwendungsbereich | Tuning |
| Ø Kolbenbolzen (B) | 10 mm |
| Anzahl Befestigungspunkte | 3 Stk. |
| Auslassart | schräg, geklemmt |
| Lochabstand Auslass | 48 mm |
| Gewinde Auslass | M6x1 (Standardgewinde) |
| Dekompressor | Ja |
| Getarnt | Nein |
Passend für folgende Modelle
| Piaggio | Ciao - P, SC, PX, C24 Si Bravo / Super Bravo Boxer Grillo |
