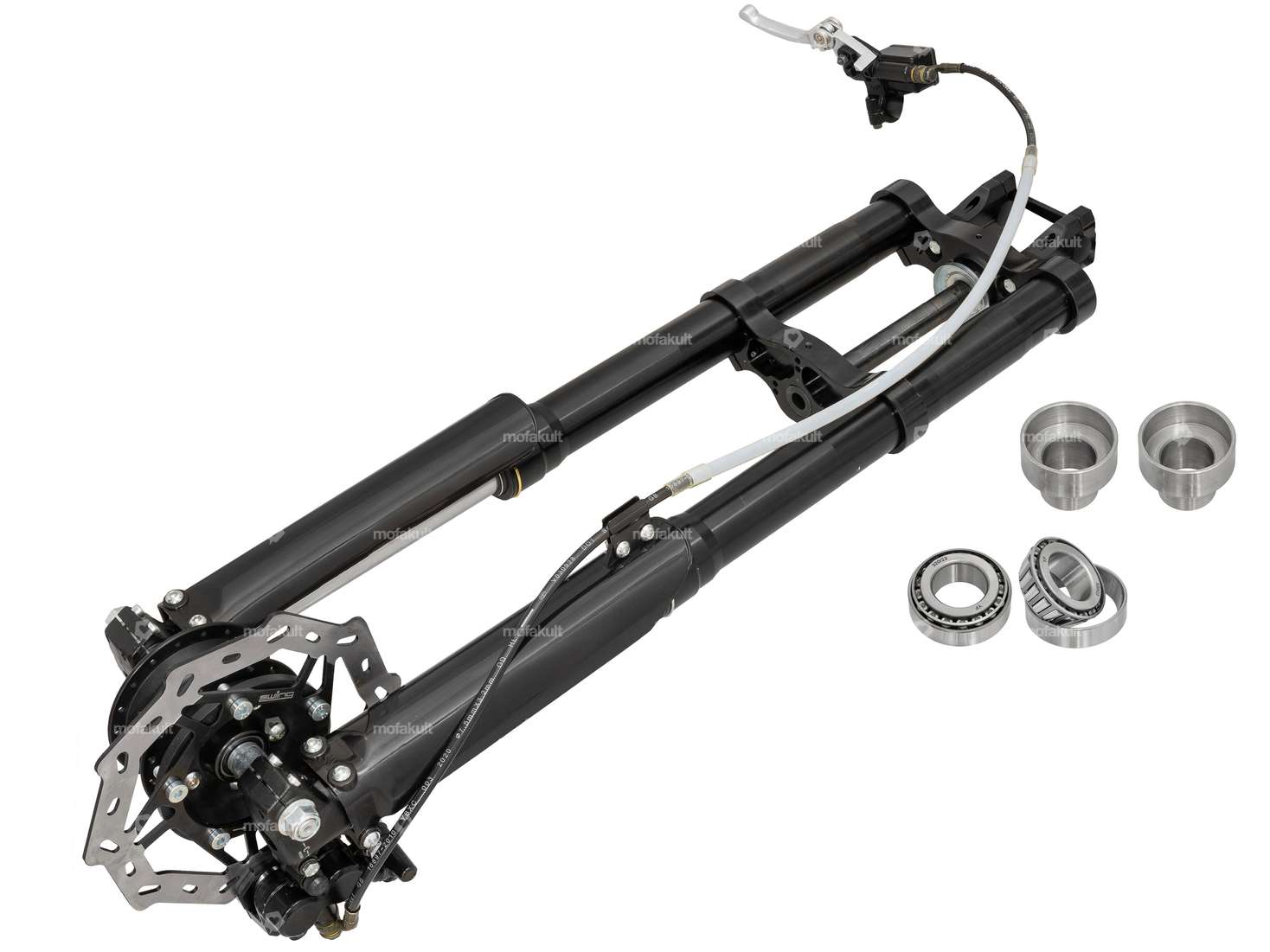

Komplette hydraulische Cross-Gabel mit Scheibenbremsanlage zu deinem Puch Maxi Mofa / Moped. Mit entsprechenden Anpassungen kann die Gabel auch an weitere Töffli montiert werden.
Im Set sind folgende Einzelteile enthalten. Diese müssen noch zusammengebaut werden.

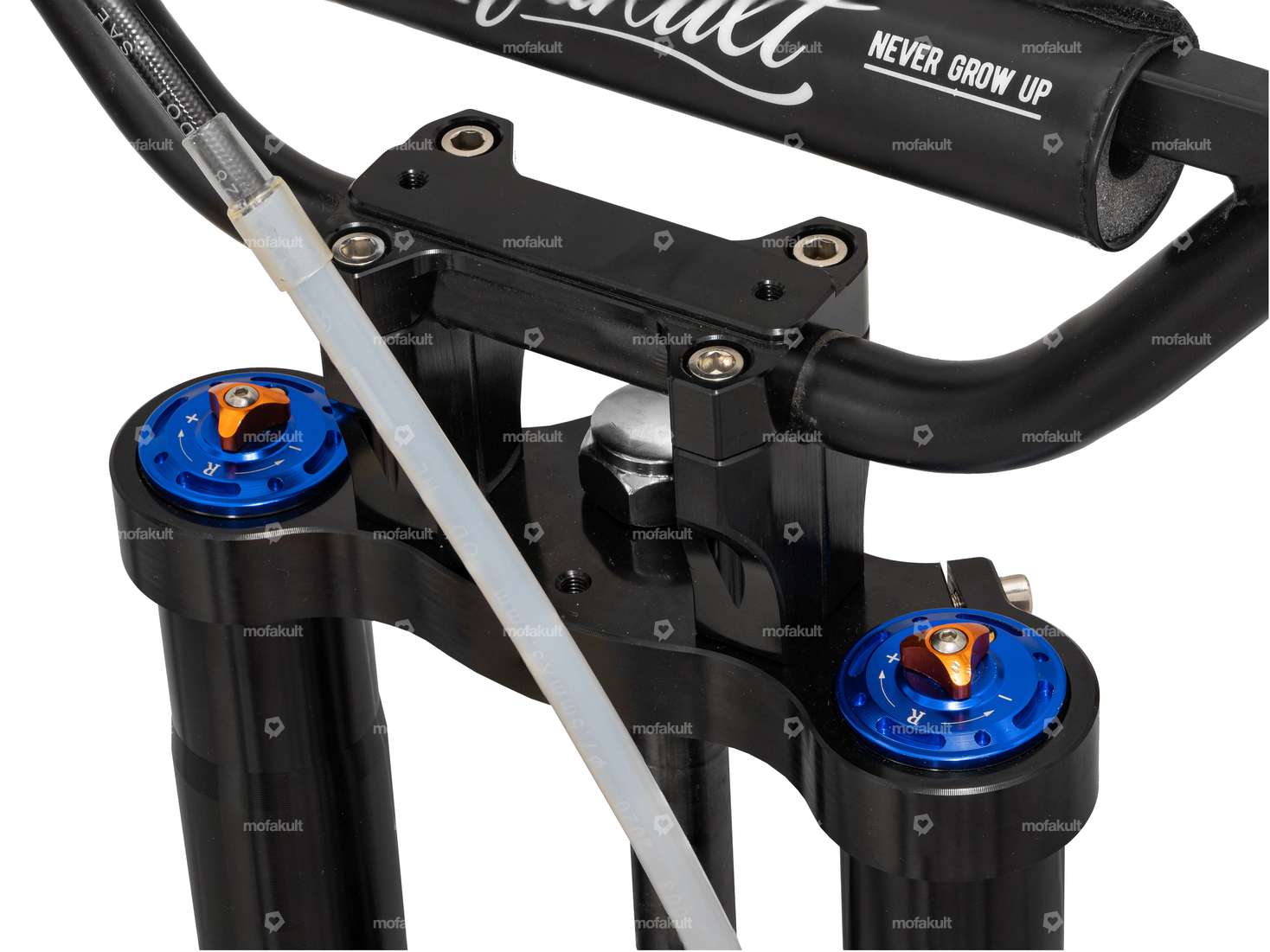

- Gabelbrillen mit Aufnahme für 22 mm Lenker
- Steuerrohr
- Aufnahmen Kegelrollenlager für Lenkkopf zum einschweissen
- Lenkkopflagersatz mit Muttern

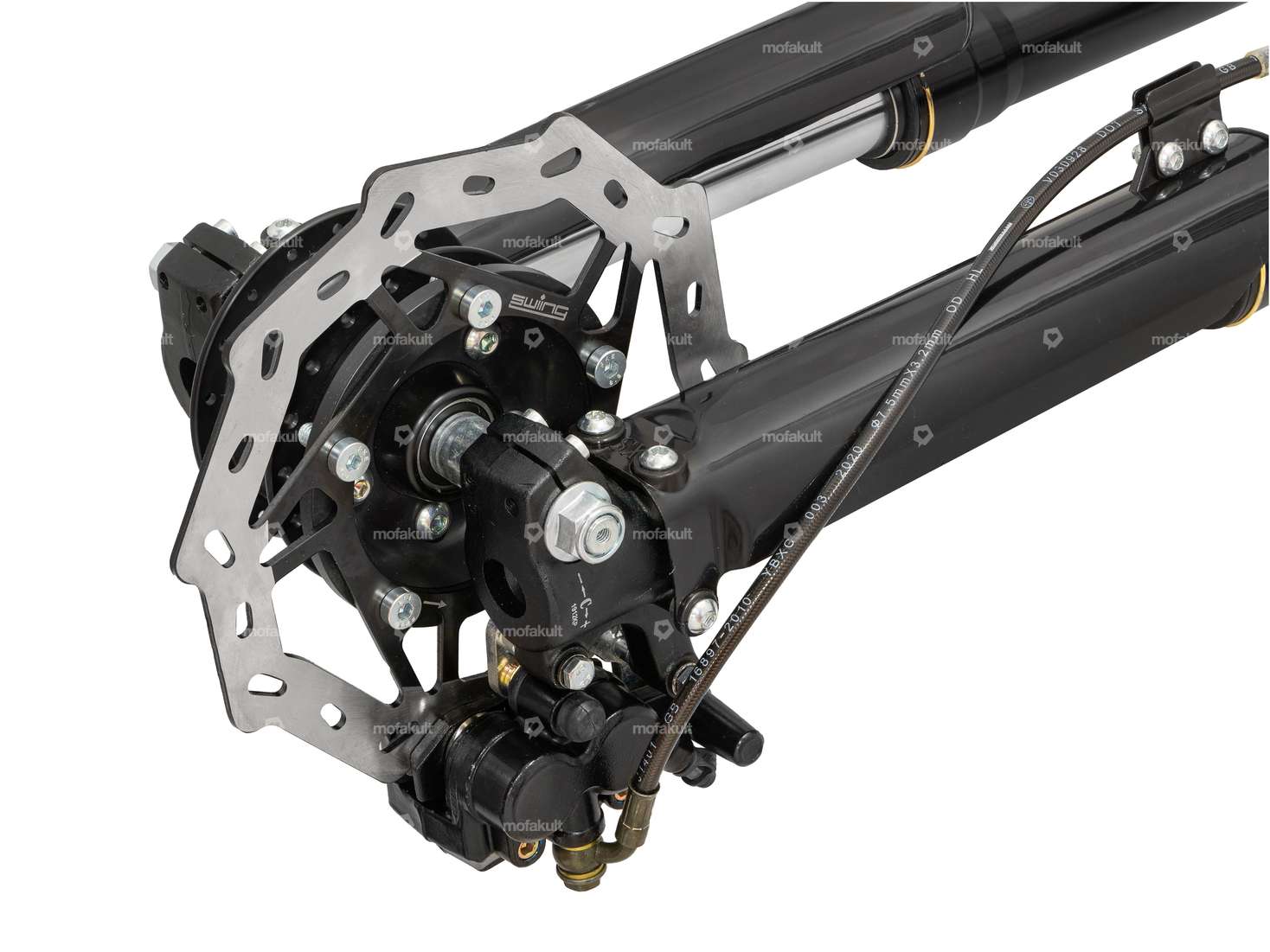

- Gabelholmen hydraulisch 730 mm mit Scheibenbremsaufnahme

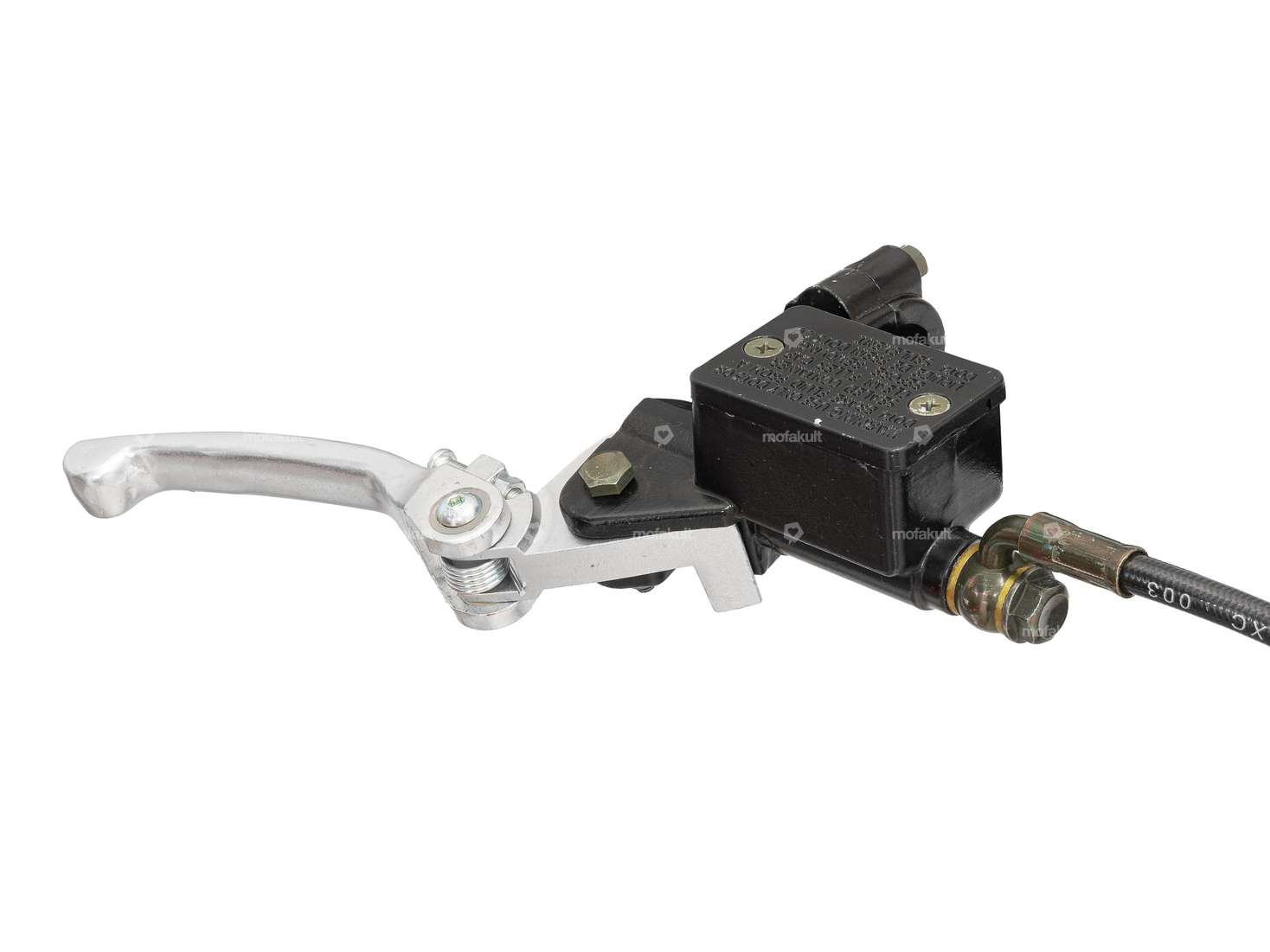

- Bremssattel mit Leitung und Bremshebel

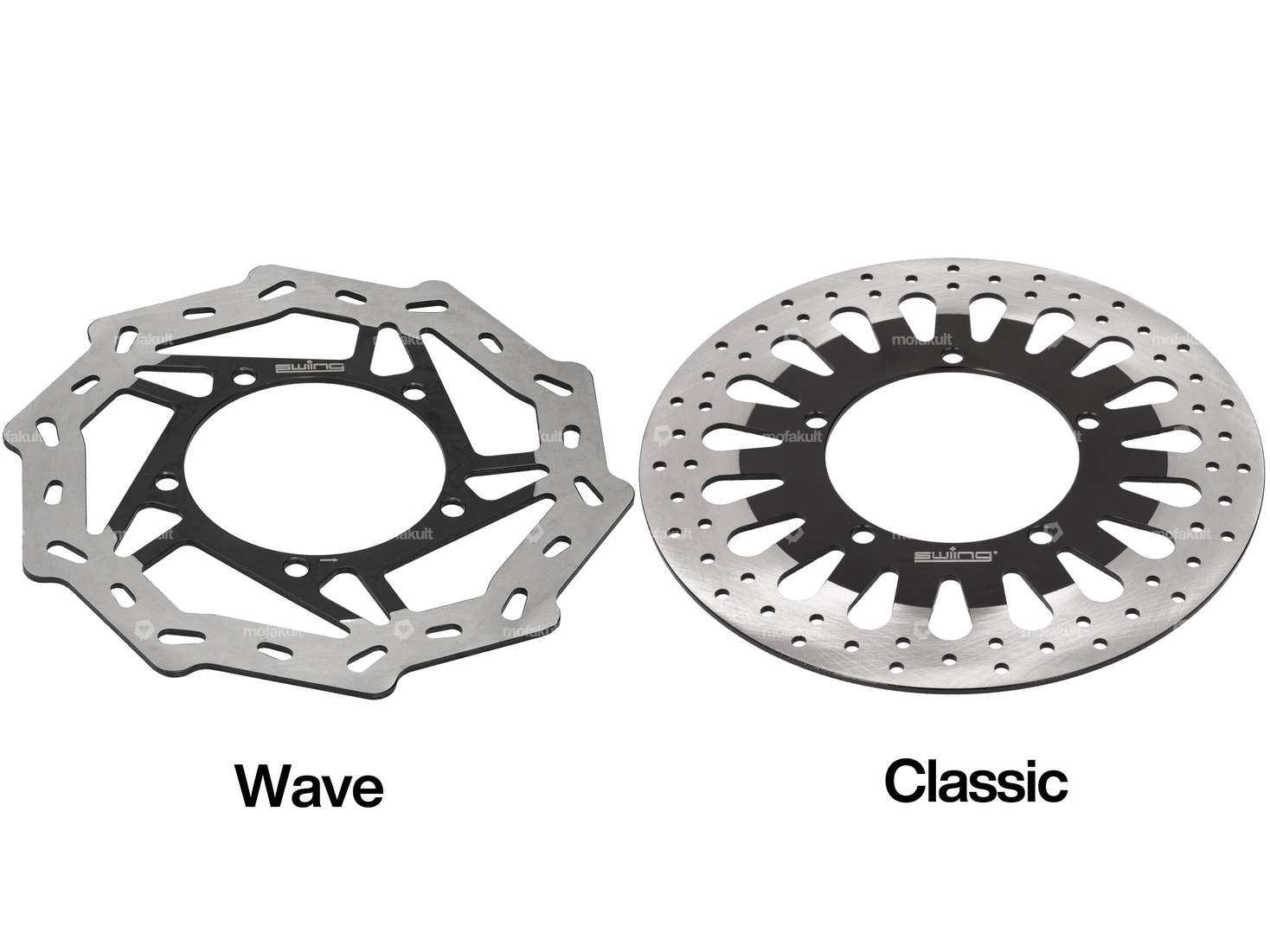

- Bremsscheibe

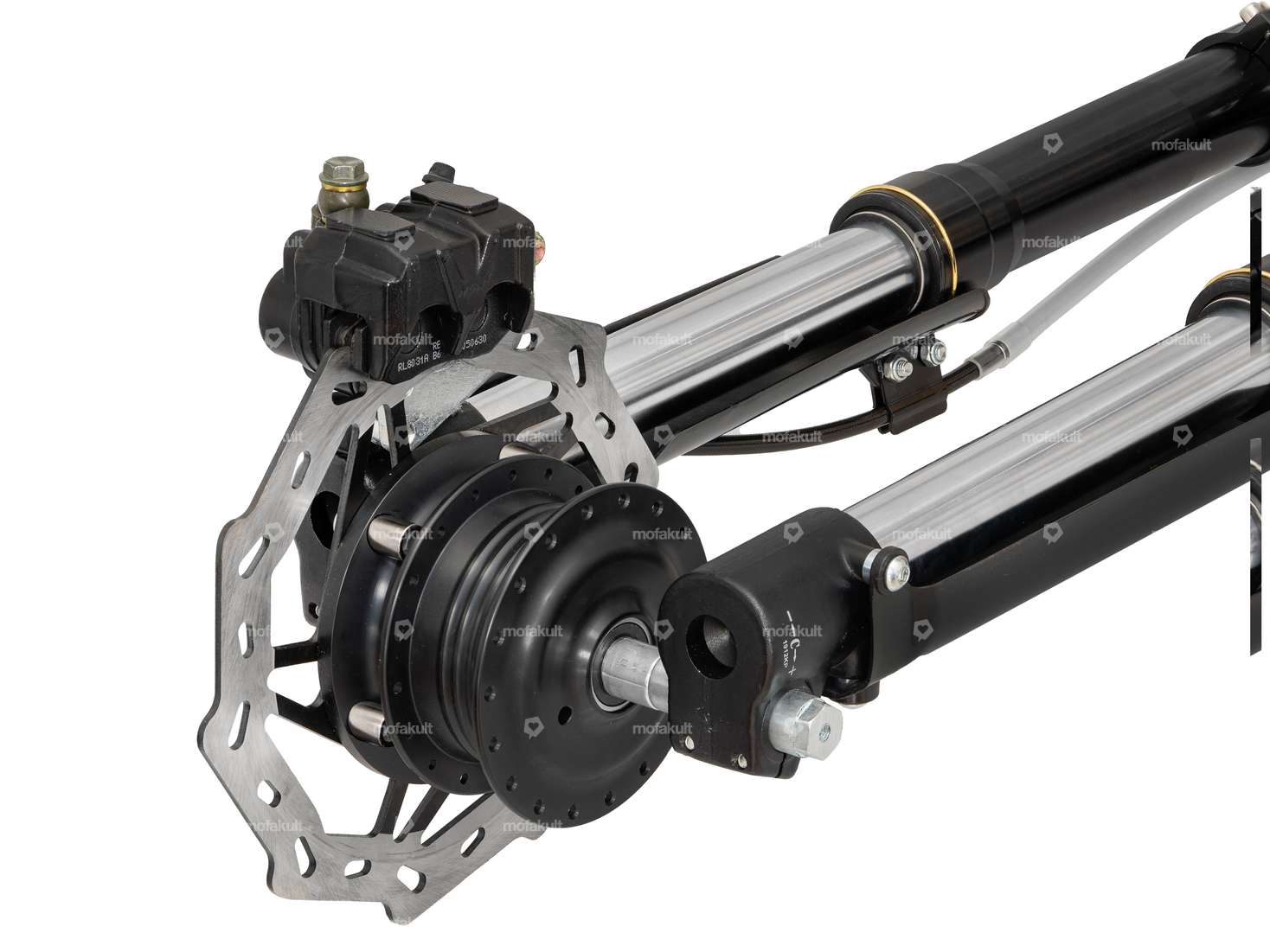

- Radnabe für Drahtspeichen
- Montageset für Radnabe und Achse
Tipps zur Montage:
- Um die Gabel an einem Puch Rahmen montieren zu können, muss das Steuerrohr am Rahmen um ca. 5 mm gekürzt werden. Die Lagerschalen können anschliessend sauber eingesetzt und verschweisst werden.
- Die Kegelrollenlager sollten noch mit einem Filzring oder Schaumstoff abgedeckt werden, um sie vor Schmutz und Wasser zu schützen.
- Die Bremsanlage wird zusammengebaut geliefert, wir empfehlen, diese vor der Inbetriebnahme zu entlüften.
- Die Radnabe wird mit Lagern für 12 mm Achsen geliefert, die Gabel ist mit einer 15 mm Achse ausgestattet. Die passenden Lager und die entsprechende Zwischenhülse liegt dem Montageset bei.
- Um das Steuerrohr in der Gabelbrille montieren zu können, muss das Steuerrohr gekühlt und die Gabelbrille erhitzt werden. Anschliessend können die beiden Teile miteinander verpresst werden.
Sämtliche Komponenten sind fein aufeinander abgestimmt und haben sich im Mofacross-Einsatz bestens bewährt.

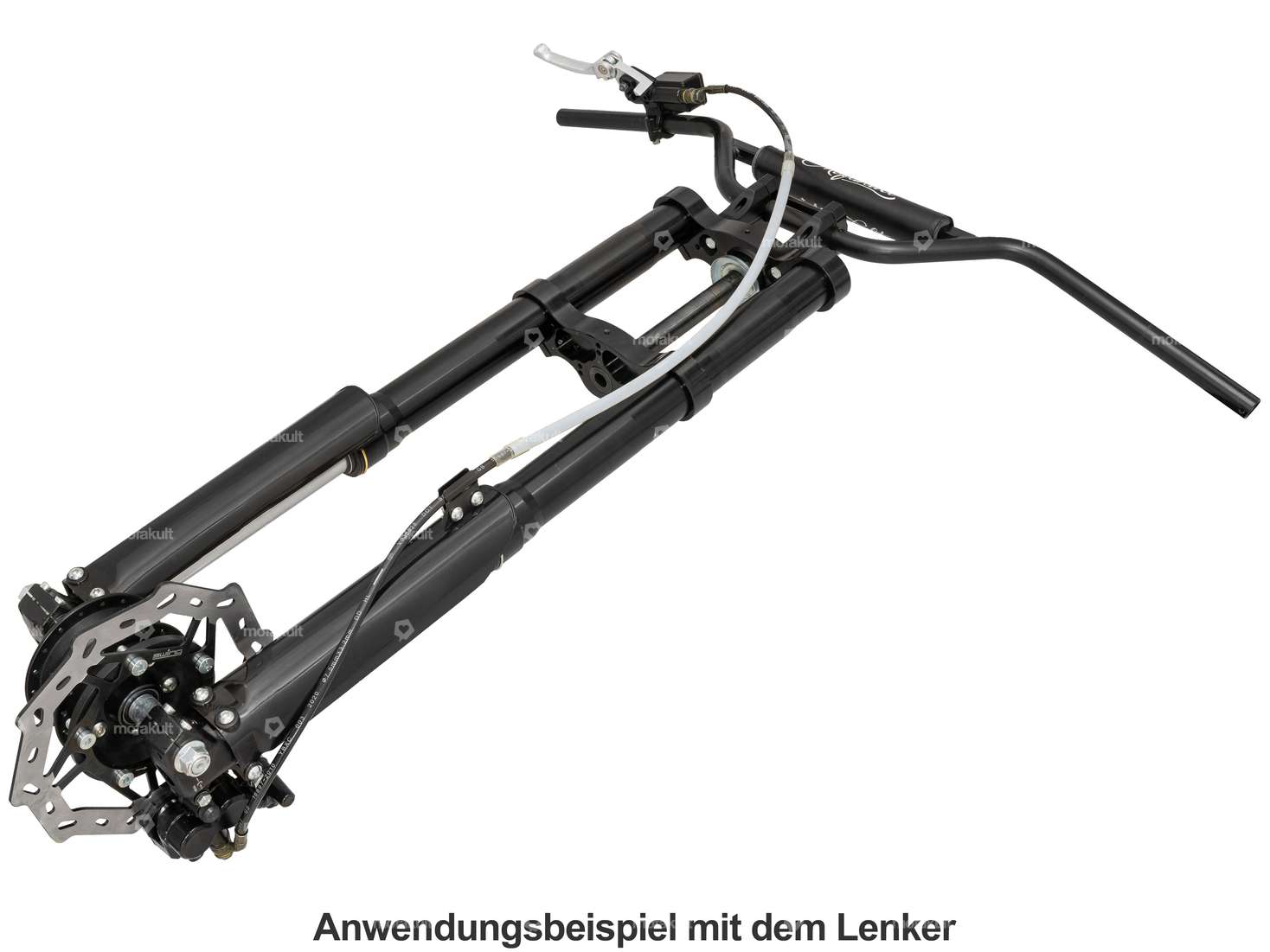

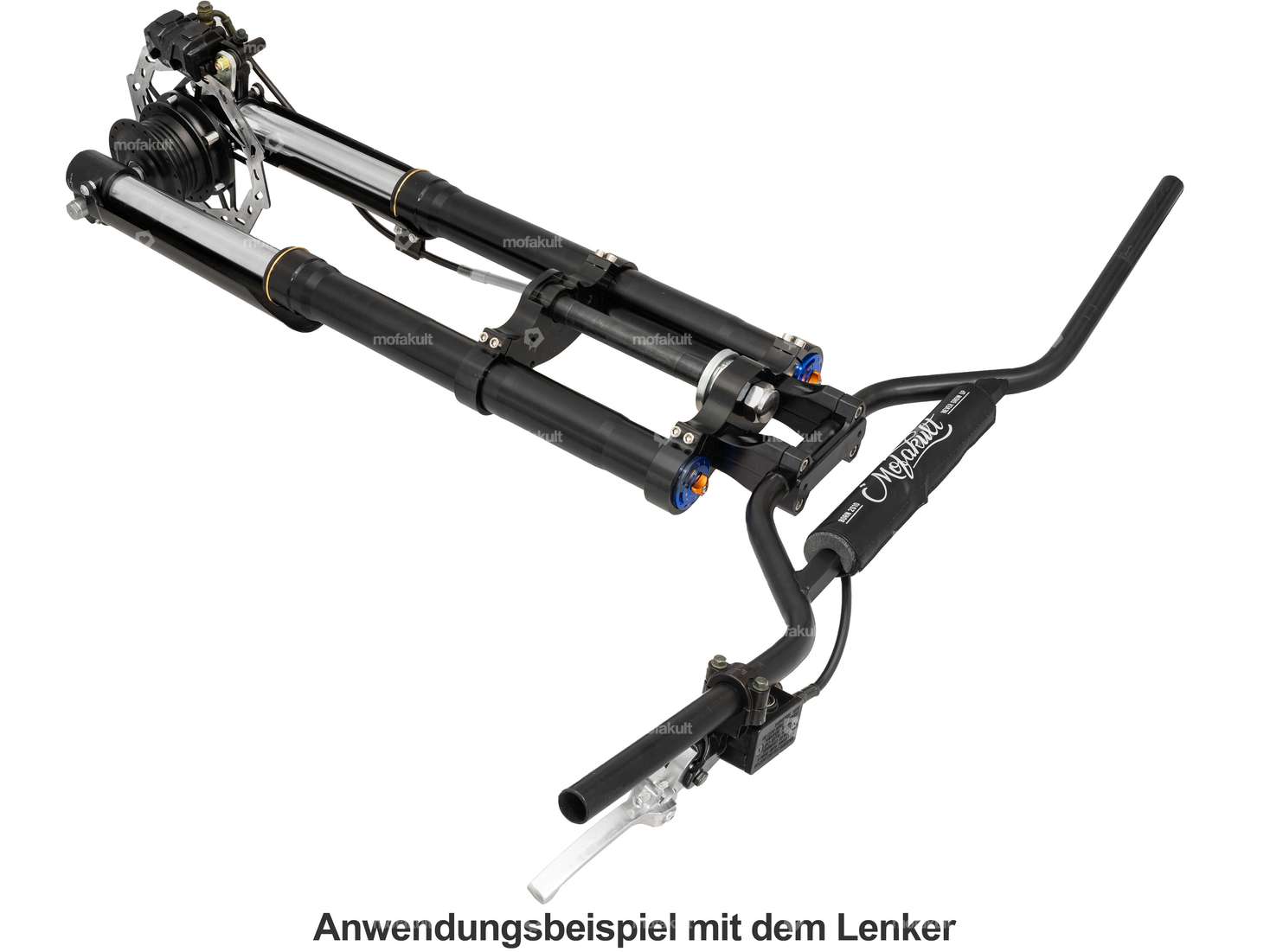

Der montierte Lenker in den Bildern dient lediglich zu Veranschaulichung und ist nicht im Lieferumfang enthalten.
Das Set beinhaltet folgende Einzelteile:
Hersteller: swiing® ingenious parts
Ø Lochkreis: 104.5 mm · Breite: 77 mm · Oberfläche: eloxiert · Farbe: schwarz · Ø Speichenloch: 3.7 mm · Ø aussen: 32 mm · Material: Aluminium · Ø innen: 12 mm · Anzahl Speichenlöcher: 36 Stk. · Hersteller: swiing
Farbe: schwarz, silber · Gesamtlänge: 110 mm
Ø aussen: 49 mm · Höhe: 39 mm · Ø Aufnahme Rahmen: 31 mm · Material: Stahl · Hersteller: swiing® ingenious parts
Lagerart: Kegelrollenlager · Ø aussen: 44 mm · Höhe: 15.4 mm · Ø innen: 22 mm
Farbe: silber · Oberfläche: verchromt · Gewindeart: MF22x1 (Feingewinde) · Material: Stahl
Gewindeart: MF22x1 (Feingewinde) · Dicke: 22 mm, 23 mm · Oberfläche: brüniert · Material: Stahl
Gesamtlänge: 225 mm · Ø Schaft: 15 mm, 20 mm · Länge Schaft: 60 mm, 130 mm · Gewindeart: MF14x1.5 (Feingewinde) · Gewindelänge: 30 mm · Material: Stahl · Oberfläche: verzinkt (blau)
Verstellbar: Ja · Oberfläche: verchromt · Farbe: schwarz, Chrom · Ø Holmen: 37 mm · Gesamtlänge: 750 mm
Material: Aluminium · Farbe: schwarz
Details
| Gesamtlänge | 730 mm |
| Verstellbar | Ja |
| Farbe | schwarz |
Passend für folgende Modelle
| Puch |
