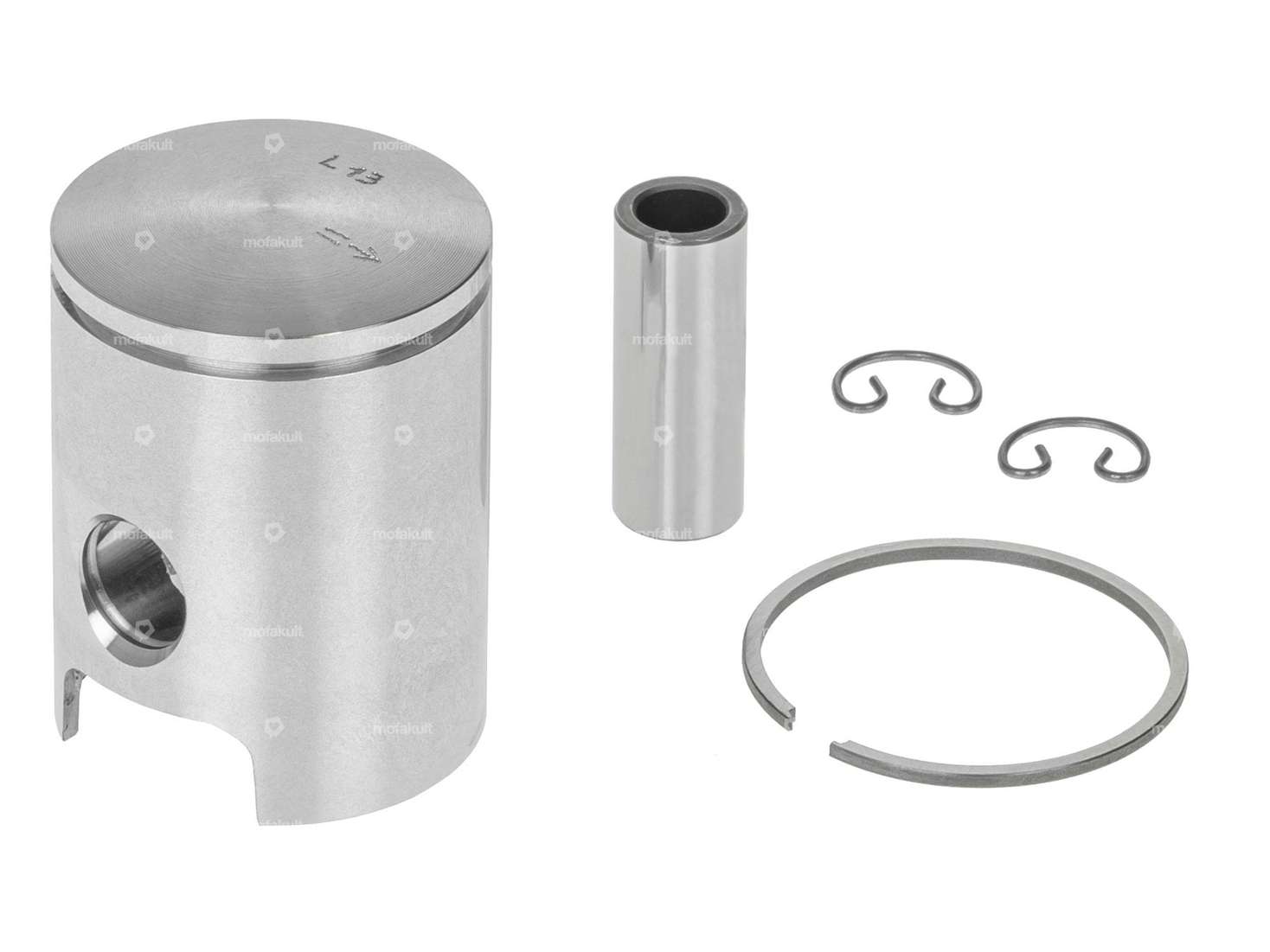

38.0 mm Kolben mit einem 1.5 mm Kolbenring passend zu Sachs Mofas / Mopeds mit 503 AB / AC Motoren.
Die ausführliche Vermassung des Kolbens entsprechend der technischen Zeichnung findest du bei den Details. Ausserdem kannst du dich über die gängigen Kolbenringe, deren Stösse und Sicherungsarten auf der Legende in den Bildern informieren.
Toleranz: C
Das Kolbenkit enthält Kolbenbolzen, Kolbenclips und Kolbenringe.
Entsprechendes Montagewerkzeug, Kolbenringe, Kolbenbolzensicherungen etc. findest du bei den Zubehörartikeln.
Originale Sachs-Ersatzteilnummer: A5685C
Qualitätsprodukt des italienischen Herstellers Meteor.
Details
| Hersteller | Meteor |
| Ø aussen Kolben (A) | 37.98 mm |
| Kompressionshöhe (C) | 28 mm |
| Wölbung (D) | 3 mm |
| Gesamthöhe Kolben (E) | 51 mm |
| Anzahl Kolbenringe (F) | 1 Stk. |
| Kolbenringform | Rechteck-Ring |
| Nenndurchmesser | 38 mm |
| Kolbenringstoss | Innensicherung (IS) |
| Höhe Kolbenring | 1.5 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Toleranzgruppe | C |
| Kolbengewicht | 75 g |
| Pony Ersatzteil-Nr. | A5685C |
| Sachs Ersatzteil-Nr | 0286 382 306 |
Passend für folgende Modelle
| Sachs | 503 - AB, AC |
