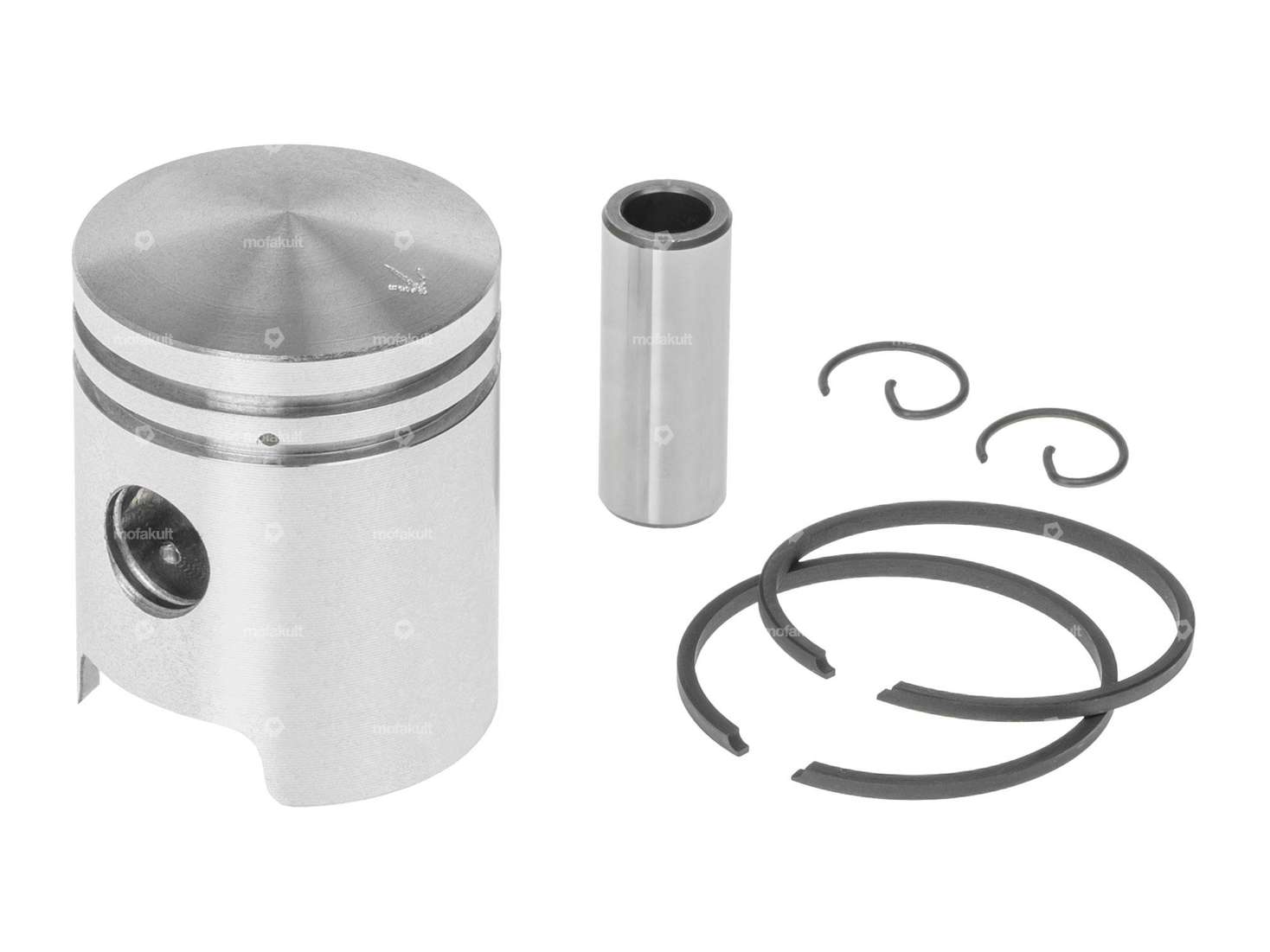

38.0 mm Ersatzkolben mit zwei Stück 2 mm Rechteck-Kolbenringen mit Flankensicherung (FS) für den gebläsegekühlten, originalen Puch Zylinder passend zu deinem X30 Velux und X30 Automat (ZA50) Mofa / Moped.
Die ausführliche Vermassung des Kolbens entsprechend der technischen Zeichnung findest du bei den Details. Ausserdem kannst du dich über die gängigen Kolbenringe, deren Stösse und Sicherungsarten auf der Legende in den Bildern informieren.
Dieser Kolben ist mit einem kurzen Kolbenhemd ausgestattet.
Das Kolbenkit enthält Kolbenbolzen, Kolbenclips und Kolbenringe.
Entsprechendes Montagewerkzeug, Kolbenbolzensicherungen und ggf. den entsprechenden Zylinder findest du bei den Zubehörartikeln.
Details
| Ø aussen Kolben (A) | 37.95 mm |
| Kompressionshöhe (C) | 22.9 mm |
| Wölbung (D) | 3.2 mm |
| Gesamthöhe Kolben (E) | 50.1 mm |
| Anzahl Kolbenringe (F) | 2 Stk. |
| Kolbenringform | Rechteck-Ring |
| Nenndurchmesser | 38 mm |
| Kolbenringstoss | Flankensicherung (FS) |
| Höhe Kolbenring | 2 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Kolbengewicht | 74 g |
Passend für folgende Modelle
| Puch | E50 ZA50 (Fahrtwindgekühlt) ZA50 (Gebläsegekühlt) Z50 (X30 Sport) Z50 (X30 Velux) 2-Gang MS, MV, MV50 3-Gang VSD, DS, VZ, MC |
