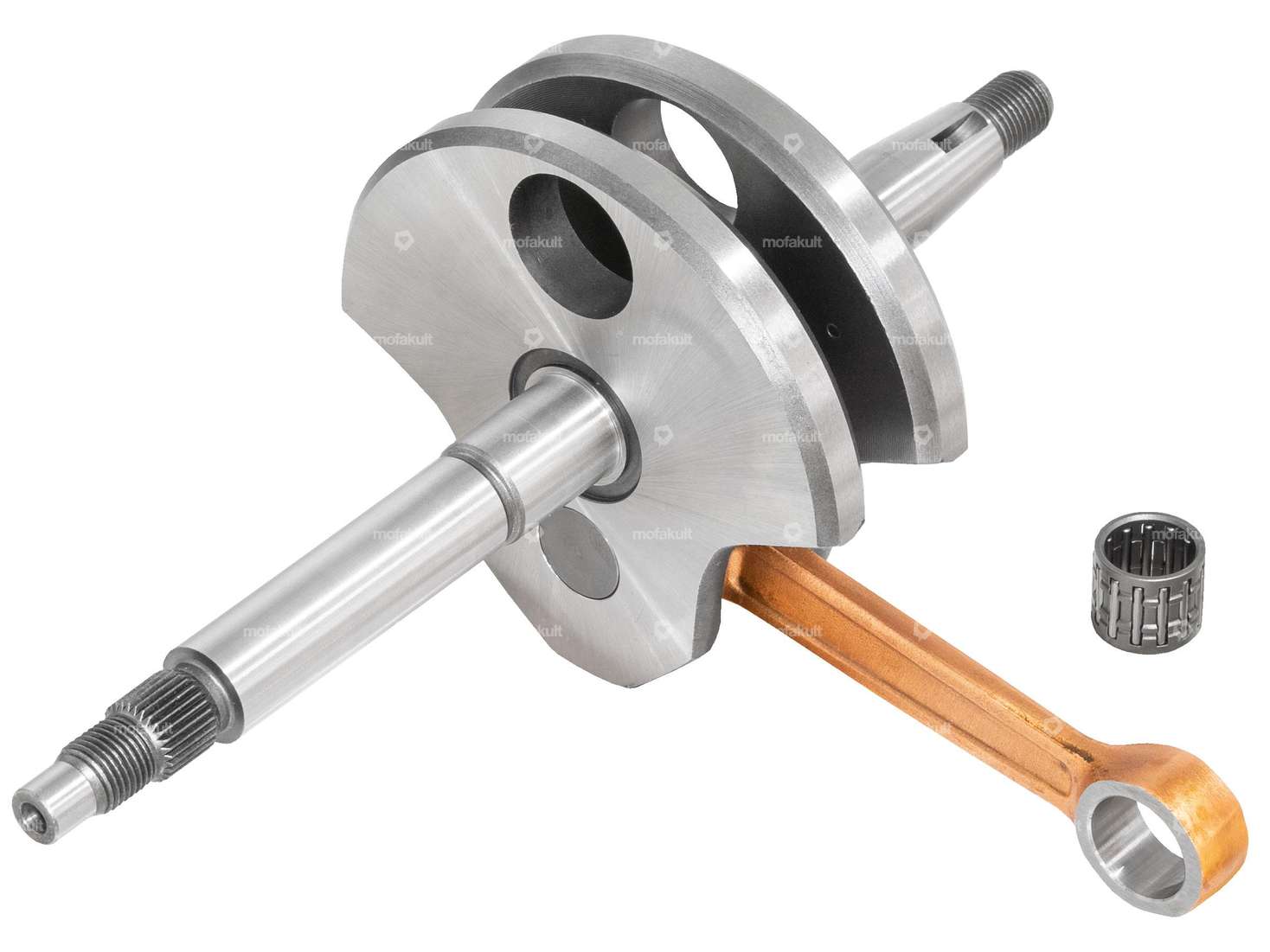

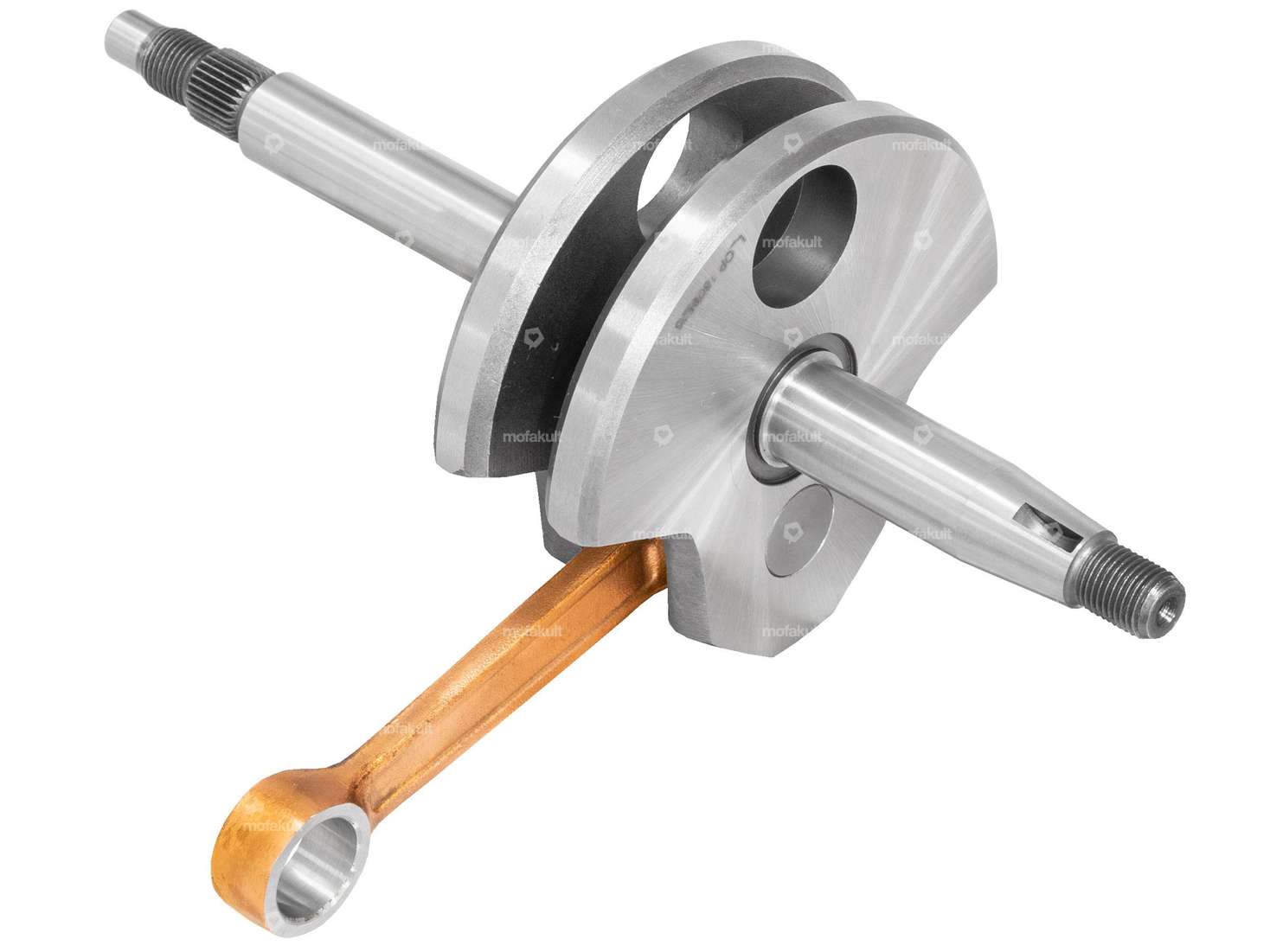

Kurbelwelle passend zu Sachs 503 AB-CH 2-Gang Automatik Mofas / Mopeds mit dem fahrtwindgekühlten, grossen schwarzen Zylinder ohne Katalysator (bis Motornummer 11'065'712), Ersatzteilnummer: A2902
Ebenfalls passend zu den 2. Modellen der Sachs 503 ABL CH 2-Gang-Automatik Motoren (ab Motornummer 9'504'770).
Ersatzteilnummer: A2901
Falls du einen ABL Motor der alten Generation (bis Motornummer 9'504'769) hast und die Welle verbaut werden soll, muss entweder der Kupplungskorb durch jenen des neuen Modells ersetzt werden, oder es müssen diverse Anpassungen an der Kurbelwelle und am Kupplungskorb gemacht werden. Genauere Auskunft und Erklärungen mit einer Anleitung kann dir hierzu der Kundendienst geben.
Hinweise:
Vergleiche vor dem Bestellen unbedingt die Motorennummern, wie auch die exakten Abbildungen, um Verwechslungen zu vermeiden.
Wir empfehlen, die Kupplung vor dem Einbau einmal komplett auf die Kurbelwelle zu pressen. Die erleichtert später den Kompletteinbau.
Passscheiben und weitere Teile findest du in den Zubehörartikeln.
Markenprodukt des portugiesischen Herstellers Jasil unter der Marke Top Racing.
Originale Sachs-Ersatzteilnummer: A2901 / A2902
Details
| Hersteller | Jasil |
| Material | Stahl |
| Wangenart | standard |
| Anwendungsbereich | Standard |
| Gewindeart | MF10x1 (Feingewinde) |
| Kurbelwellenhub | 42 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Pleuellänge Mitte-Mitte | 84 mm |
| Gesamtlänge Kurbelzapfen zündseitig | 101 mm |
| Ø Kurbelwangen | 85 mm |
| Gewindelänge | 11 mm |
| Ø Pleuelauge | 15 mm |
| Ø Lagersitz (kupplungsseitig) | 15 mm |
| Gewicht | 875 g |
| Ø Lagersitz (zündungsseitig) | 15 mm |
| Dimension Nadellager | 12 / 15 x 12.8 mm (axe 12) |
| Breite Kurbelwangen | 30.3 mm |
| Länge 1. Absatz | 19 mm |
| Länge 2. Absatz | 51 mm |
| Ø 1. Absatz (kupplungsseitig) | 15 mm |
| Ø 2. Absatz (kupplungsseitig) | 14 mm |
| Länge Absatz (zündungsseitig) | 34 mm |
| Anzahl Gänge | 2 Stk. |
| Alternative Ausf. der Pony Ersatzteil-Nr. | A2900 |
| Pony Ersatzteil-Nr. | A2902, A2901 |
| Alternative Ausf. der Sachs Ersatzteil-Nr. | 0288 115 002, 0288 115 102 |
Passend für folgende Modelle
| Sachs | 503 - ABL, AB |
Zubehör & verwandte Produkte

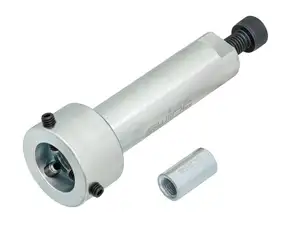

swiing® ingenious Abzieher L17 / BO15 / E15 Schulterlager
Schlüsselweite (Abzug): 8 mm · Schlüsselweite (Abzug): 19 mm · Spannweite: 24 mm · Hersteller: swiing® ingenious parts · Spanntiefe: 10 mm · Abziehschale: BO15 · Abziehschale: E15 · Abziehschale: L17 · Anwendungsbereich: (De-) Montagewerkzeug · Oberfläche: verzinkt (blau) · Durchmesser: 24 mm · Durchmesser: 40.3 mm · Gesamtlänge: 120 mm · Anzahl Bestandteile: 1 Stk. · Gewindeart: M6x1 (Standardgewinde) · Gewindeart: M8x1.25 (Standardgewinde)
EUR 49,50
Nicht lagernd

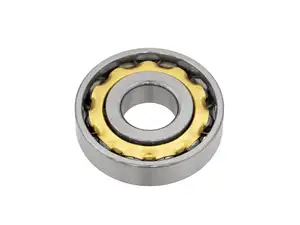

NSK BO15 Schulterkugellager 15/40/10 (A4502)
Lagerart: Schulterlager · Lagerkäfig: Messingkäfig kugelgeführt · Lagernummer: BO15 · Breite Innenring: 10 mm · Hersteller: NSK · Material: Messing · Material: Stahl · Anwendungsbereich: Standard · Oberfläche: blank · Breite: 10 mm · Ø aussen: 40 mm · Ø innen: 15 mm · Kugellager geschlossen: Nein · Pony Ersatzteil-Nr.: A4502 · Sachs Ersatzteil-Nr: 0932 007 001
EUR 28,10

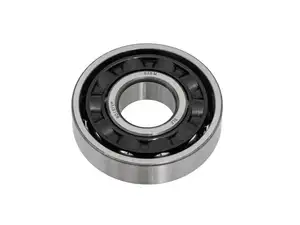

SLF BO15 TVP Schulterkugellager «Spezial» 15/40/10
Lagerkäfig: Kunststoffkäfig kugelgeführt · Ø innen: 15 mm · Lagernummer: BO15 · Breite Innenring: 10 mm · Hersteller: SLF · Lagerluft: CN (Standard) · Anwendungsbereich: Standard · Material: Kunststoff · Material: Stahl · Oberfläche: blank / geölt · Lagerart: Schulterlager · Breite: 10 mm · Ø aussen: 40 mm · Kugellager geschlossen: Nein
EUR 37,10

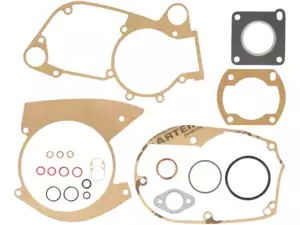

swiing® revival Dichtsatz | Sachs 503 AB, AC Breitwand
Hersteller: swiing® revival parts · Anwendungsbereich: Standard · Material: Aluminium · Material: Dichtkarton · Material: Dichtpapier · Material: Gummi · Material: Kupfer · Ø Auslass innen: 24 mm · Anzahl Bestandteile: 21 Stk. · Lochbild [mm]: 56 x 56 · Lochabstand Auslass: 38.5 mm
EUR 50,60
Mofa-Fans wie du kauften auch:
NSK BO15 Schulterkugellager 15/40/10 (A4502)
Lagerart: Schulterlager · Lagerkäfig: Messingkäfig kugelgeführt · Lagernummer: BO15 · Breite Innenring: 10 mm · Hersteller: NSK · Material: Messing · Material: Stahl · Anwendungsbereich: Standard · Oberfläche: blank · Breite: 10 mm · Ø aussen: 40 mm · Ø innen: 15 mm · Kugellager geschlossen: Nein · Pony Ersatzteil-Nr.: A4502 · Sachs Ersatzteil-Nr: 0932 007 001
EUR 28,10

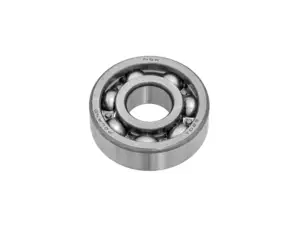

NSK 6201 Kugellager 12/32/10
Lagerkäfig: «-» Stahlblechkäfig kugelgeführt · Ø innen: 12 mm · Lagernummer: 6201 · Breite Innenring: 10 mm · Hersteller: NSK · Lagerluft: CM (Spezial/geräuschreduziert) · Nutring: Nein · Material: Stahl · Anwendungsbereich: Standard · Oberfläche: blank · Lagerart: Schulterlager · Breite: 10 mm · Ø aussen: 32 mm · Kugellager geschlossen: Nein
EUR 9,60
swiing® revival Motorendichtung | Sachs 503 AAL, ABL, AB, AC, ADV, 2AL, 2BL (A1884)
Ø innen: 87 mm · Hersteller: swiing® revival parts · Material: Dichtpapier · Farbe: sandfarben · Gesamtlänge: 233 mm · Breite: 140 mm · Dicke: 0.4 mm · Anzahl Befestigungspunkte: 9 Stk. · Anzahl Bestandteile: 1 Stk. · Pony Ersatzteil-Nr.: A1884 · Sachs Ersatzteil-Nr: 0250 149 100
EUR 6,10

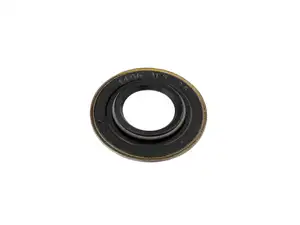

Simmerring NBR 14.96x31.5x3.5 Ritzelwelle | Sachs 502, 50/2, 503 (A1134)
Ø innen: 14.96 mm · Hersteller: Sachs · Material: NBR · Anwendungsbereich: Standard · Oberfläche: beschichtet · Verwendungsort: Ritzelwelle · Breite: 3.5 mm · Ø aussen: 31.5 mm · Temperaturbeständigkeit (min.): -30 - 100 °C · Pony Ersatzteil-Nr.: A1134 · Sachs Ersatzteil-Nr: 0230 011 100 · Sachs Ersatzteil-Nr: 0230 011 200
EUR 8,45

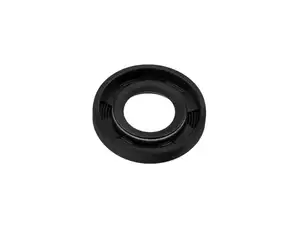

Simmerring NBR 15/30/5.5 A Kurbelwelle | Sachs (A4215 & A5602)
Temperaturbeständigkeit (min.): -30 - 100 °C · Simmeringtyp: A - Mit gummiertem Aussenmanteil / einer Dichtlippe. · Hersteller: Sachs · Material: NBR · Oberfläche: gummiert · Breite: 5.5 mm · Ø aussen: 30 mm · Verwendungsort: Kurbelwelle · Ø innen: 15 mm · Pony Ersatzteil-Nr.: A5602 · Sachs Ersatzteil-Nr: 0230 111 100
EUR 8,90

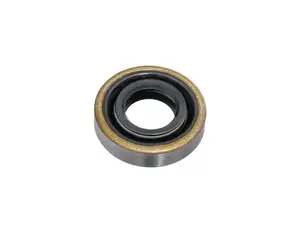

Simmerring NBR 15/30/7 B DUO | Sachs 50/2 / 503 (A1830)
