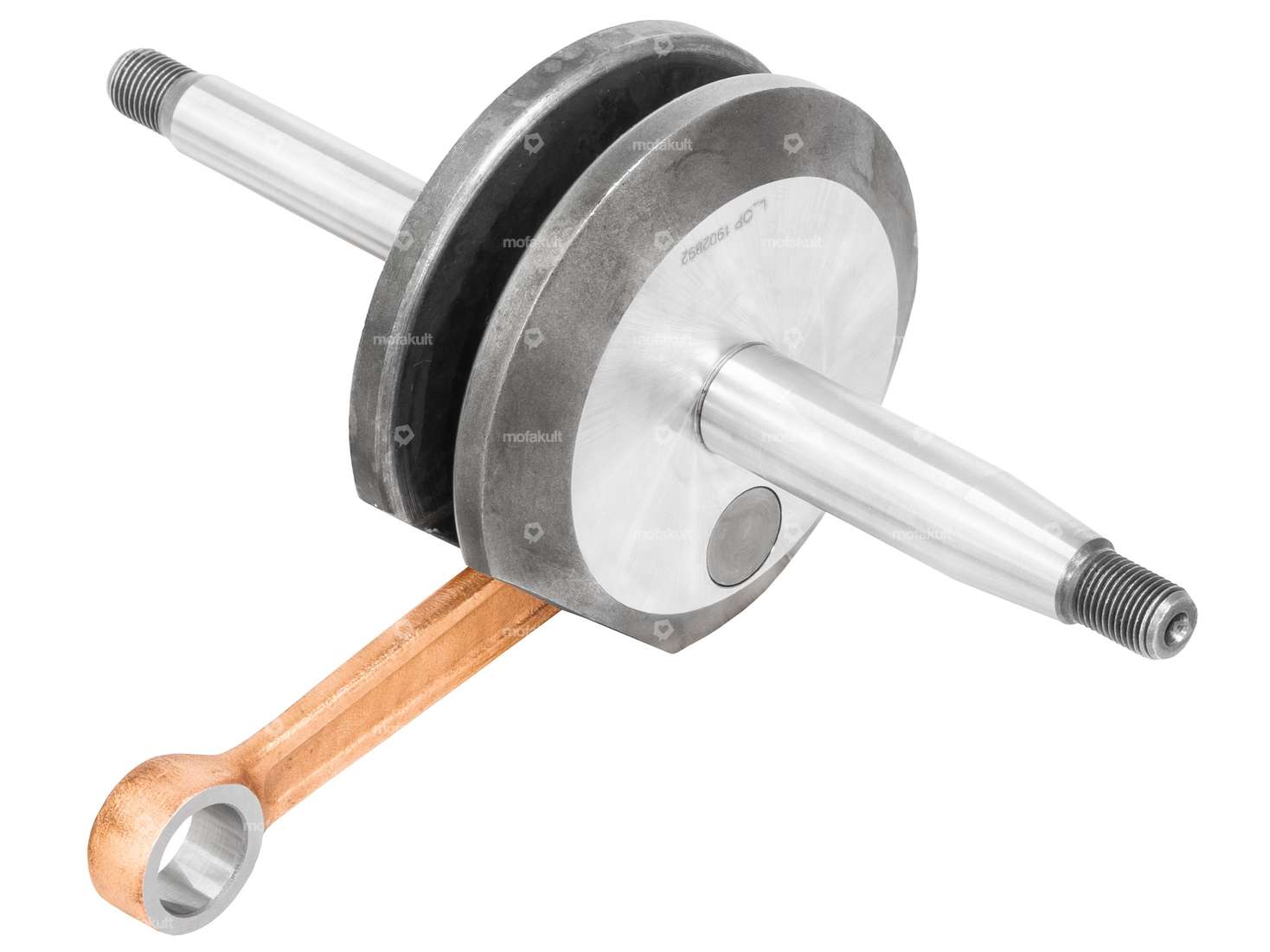

Jasil Kurbelwelle original | Sachs 505, 535 A1, 535 AV (A4477)

Airsal 43.5 mm Zylinderkit inkl. Anbauteile | Sachs 504, 505, 508

Hersteller: Airsal · Material: Aluminium · Getarnt: Nein · Anwendungsbereich: Tuning · Oberfläche: sandgestrahlt · Kurbelwellenhub: 44 mm · Ø Kolbenbolzen (B): 12 mm · Nenndurchmesser: 43.5 mm · Ø Zylinderhals: 50 mm · Ø Auslass aussen: 26 mm · Ø Einlass innen: 14 mm · Einlassfenster: 23.8 x 14.8 · Gewinde Einlass: M6x1 (Standardgewinde) · Anzahl Befestigungspunkte: 4 Stk. · Lochbild [mm]: 56 (61) x 56 · Auslassart: geklemmt · Dekompressor: M10x1.5 · Lochabstand Einlass: 31 mm

Kurbelwelle | Sachs 505, 535 A1, 535 AV (A4477)

Anwendungsbereich: Standard · Material: Stahl · Kurbelwellenhub: 44 mm · Pleuellänge Mitte-Mitte: 85 mm · Gewindelänge: 12 mm · Gesamtlänge Kurbelzapfen kupplungsseitig: 77.5 mm · Gewicht: 956 g · Gesamtlänge Kurbelzapfen zündseitig: 73.5 mm · Ø Kurbelwangen: 79.9 mm · Ø Kolbenbolzen (B): 12 mm · Ø Pleuelauge: 15 mm · Ø Lagersitz (kupplungsseitig): 15 mm · Gewindeart: MF10x1 (Feingewinde) · Ø Lagersitz (zündungsseitig): 15 mm · Dimension Nadellager: 12 / 15 x 14.2 mm (axe 12) · Breite Kurbelwangen: 34.3 mm · Länge 1. Absatz: 18 mm · Länge 2. Absatz: 44 mm · Ø 1. Absatz (kupplungsseitig): 15 mm · Ø 2. Absatz (kupplungsseitig): 11.6 mm · Länge Absatz (zündungsseitig): 42.5 mm · Anzahl Gänge: 1 Stk. · Anzahl Gänge: 2 Stk. · Pony Ersatzteil-Nr.: A4477

Jasil Kurbelwelle Vollwangen | Sachs 505, 535 A1, 535 AV

Hersteller: Jasil · Anwendungsbereich: Standard · Wangenart: Vollwangen · Kurbelwellenhub: 44 mm · Gesamtlänge Kurbelzapfen kupplungsseitig: 77.5 mm · Gesamtlänge Kurbelzapfen zündseitig: 74 mm · Ø Lagersitz (kupplungsseitig): 14.95 mm · Gewindeart: MF10x1 (Feingewinde) · Ø Lagersitz (zündungsseitig): 14.95 mm · Alternative Ausf. der Sachs Ersatzteil-Nr.: A4477

Reparaturanleitung | Sachs 505/2

Material: Papier · DIN Format: A4 · Anzahl Seiten: 62 Stk.

Keil zu Schwungrad (Sachs 504, 505, 535)

Material: Stahl · Gesamtlänge: 9.3 mm · Breite: 2 mm · Höhe: 3.8 mm

Simmerring NBR 15/30/5.5 A Kurbelwelle | Sachs (A4215 & A5602)

Temperaturbeständigkeit (min.): -30 - 100 °C · Simmeringtyp: A - Mit gummiertem Aussenmanteil / einer Dichtlippe. · Hersteller: Sachs · Material: NBR · Oberfläche: gummiert · Breite: 5.5 mm · Ø aussen: 30 mm · Verwendungsort: Kurbelwelle · Ø innen: 15 mm · Pony Ersatzteil-Nr.: A5602 · Sachs Ersatzteil-Nr: 0230 111 100

Simmerring NBR 15/35/7 AS Kurbelwelle | Sachs 504, 535 (A4214)

Simmeringtyp: AS - Mit gummiertem Aussenmantel / einer Dichtlippen / einer Staublippe. · Ø innen: 15 mm · Hersteller: Sachs · Material: NBR · Oberfläche: gummiert · Verwendungsort: Kurbelwelle · Breite: 7 mm · Ø aussen: 35 mm · Temperaturbeständigkeit (min.): -30 - 100 °C

GPO Dichtsatz | Sachs 504 Manuell / Automatik

Hersteller: GPO · Anwendungsbereich: Standard · Anzahl Bestandteile: 5 Stk.

Lagerbüchse Getriebe | Sachs 504, 535 (A4220)

Ø innen: 15.5 mm · Material: Stahl · Oberfläche: gehärtet & geschliffen · Nenndurchmesser innen: 15.5 mm · Ø aussen: 20 mm · Ø Bund: 22 mm · Gesamthöhe: 9 mm · Pony Ersatzteil-Nr.: A4220 · Sachs Ersatzteil-Nr: 0232 155 001

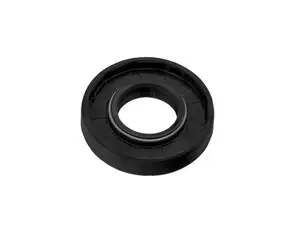

Simmerring NBR 15/35/7 A DUO Kurbelwelle | Sachs 535

Simmeringtyp: A DUO - Mit gummiertem Aussenmantel / zwei Dichtlippen. · Ø innen: 15 mm · Hersteller: Sachs · Material: NBR · Oberfläche: gummiert · Verwendungsort: Kurbelwelle · Breite: 7 mm · Ø aussen: 35 mm · Temperaturbeständigkeit (min.): -30 - 100 °C

Keil zu Schwungrad (Sachs 504, 505, 535)

Material: Stahl · Gesamtlänge: 9.3 mm · Breite: 2 mm · Höhe: 3.8 mm

NTN 6202 Kugellager 15/35/11

Lagerkäfig: «-» Stahlblechkäfig kugelgeführt · Ø innen: 15 mm · Lagernummer: 6202 · Breite Innenring: 11 mm · Hersteller: NTN · Lagerluft: CM (Spezial/geräuschreduziert) · Nutring: Nein · Material: Stahl · Oberfläche: blank · Lagerart: Rillenkugellager · Breite: 11 mm · Ø aussen: 35 mm · Kugellager geschlossen: Nein

Dichtung Zylinderfuss Sachs 504, 535 (A4277, A4456)

Hersteller: Sachs · Verwendungsort: Zylinderfuss

Simmerring FPM 15/30/5.5 AS

Simmeringtyp: AS - Mit gummiertem Aussenmantel / einer Dichtlippen / einer Staublippe. · Ø innen: 15 mm · Material: FPM - Gummi · Oberfläche: gummiert · Breite: 5.5 mm · Ø aussen: 30 mm · Temperaturbeständigkeit (min.): -30 - 200 °C

Simmerring FPM 15/30/5.5 AS Kurbel- / Hauptwelle | Sachs 503, 504, 535, 504/1 (A4215 / A5602)

Verwendungsort: Kurbelwelle · Temperaturbeständigkeit (min.): -30 - 200 °C · Simmeringtyp: AS - Mit gummiertem Aussenmantel / einer Dichtlippen / einer Staublippe. · Ø innen: 15 mm · Ø aussen: 30 mm · Breite: 5.5 mm · Hersteller: Sachs · Material: FPM - Gummi · Oberfläche: gummiert · Pony Ersatzteil-Nr.: A5602 · Sachs Ersatzteil-Nr: 0230 111 100
