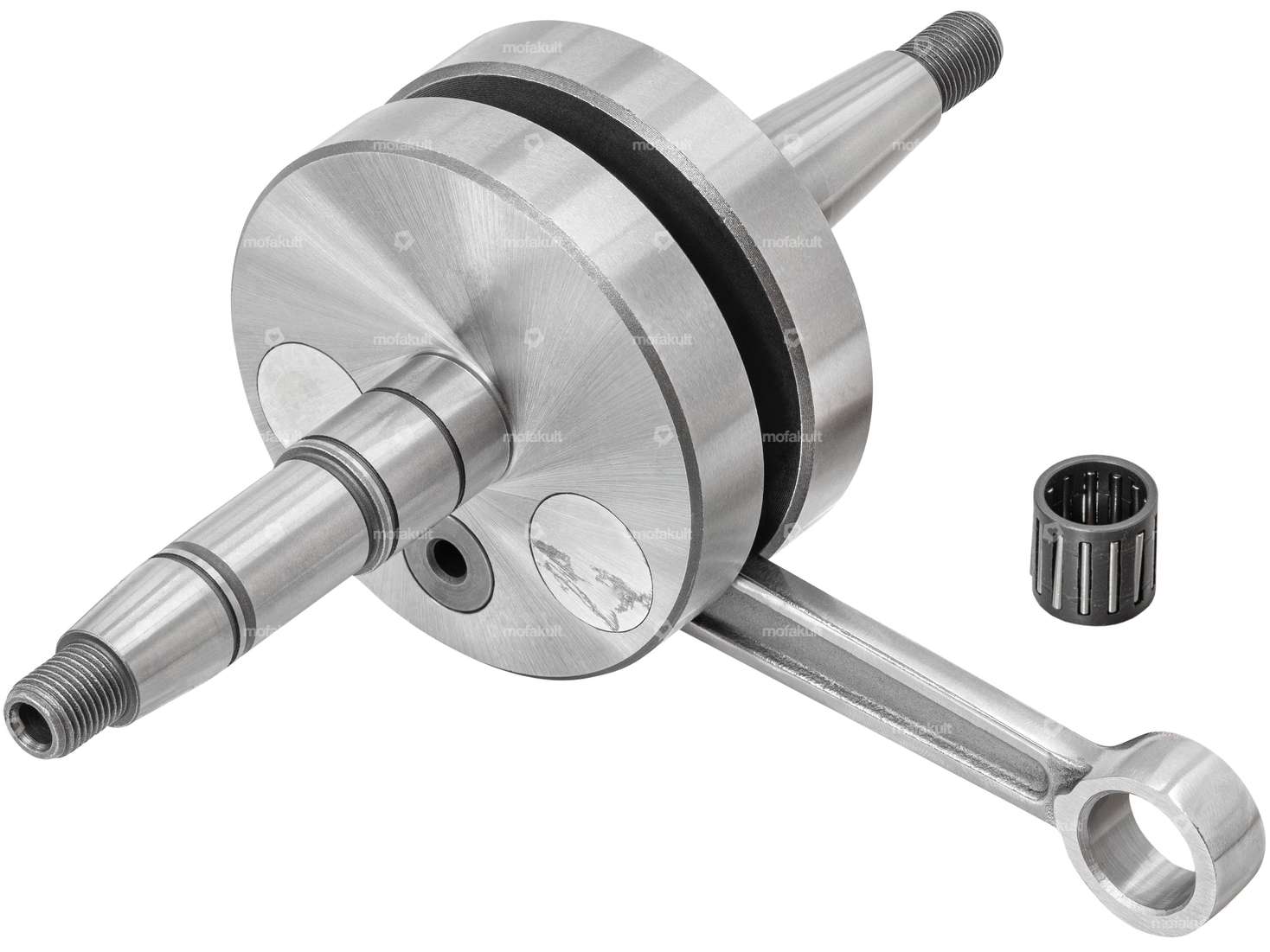

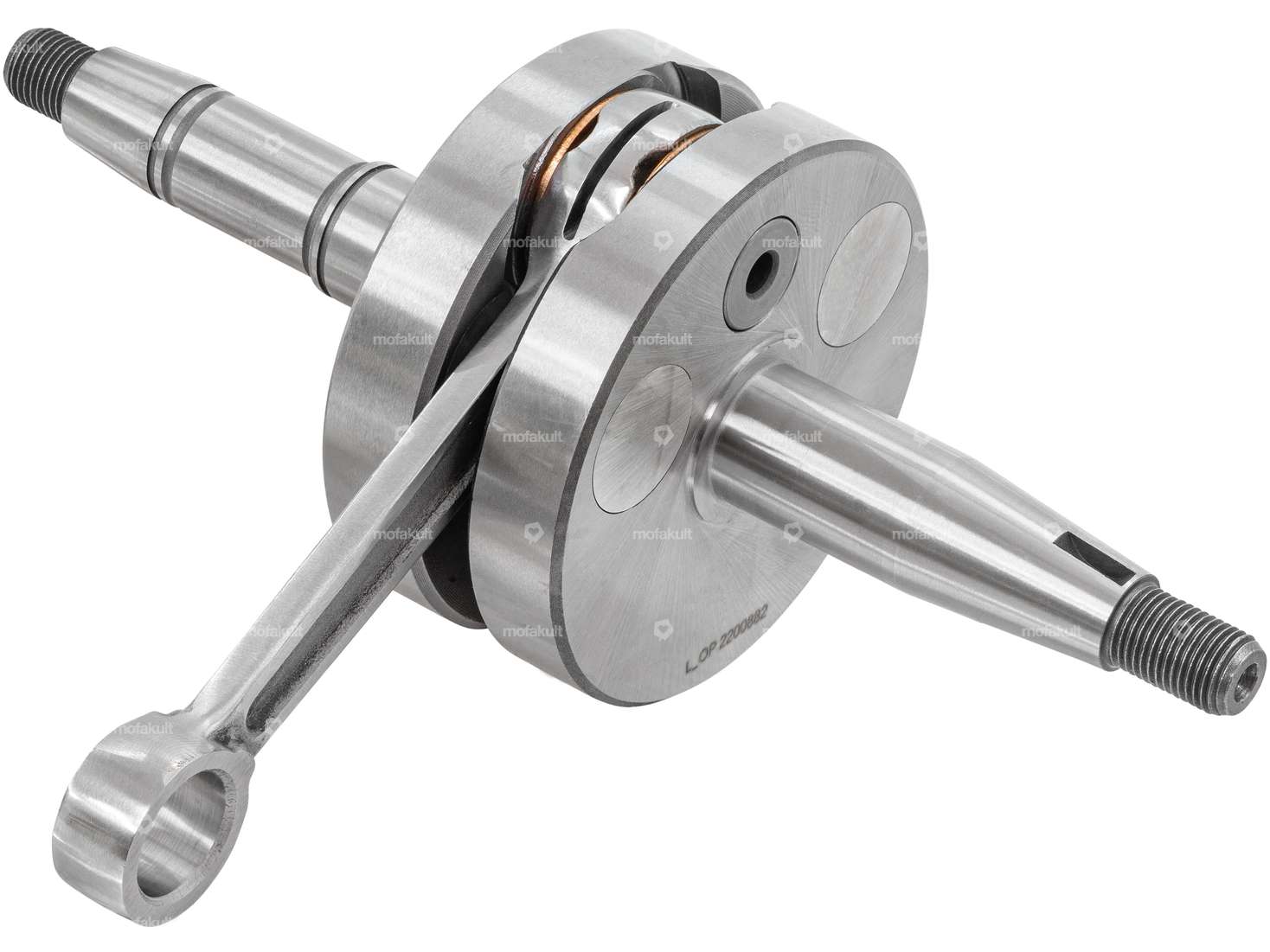

Vollwangenwelle mit poliertem Pleuel, passend zu diversen Mofas / Mopeds mit Puch E50 Motoren.
Zusätzliche Schmierschlitze am Pleuel und am unteren Pleuellager gewährleisten in Kombination mit dem verbautem Silberkäfig und den Bronze-Anlaufscheiben einen sauberen Lauf auch bei hohen Drehzahlen. Die Wuchtungsbohrungen in den Wangen wurden für maximale Vorverdichtung mit Aluminiumeinsätzen verschlossen.
Abmessungen der Kurbelwelle:
Gesamtlänge kupplungsseitiger Kurbelzapfen: 74 mm
Gesamtlänge zündungsseitiger Kurbelzapfen: 68 mm
Länge 1. Absatz (kupplungsseitig): 23.3 mm
Länge 2. Absatz (kupplungsseitig) 25 mm
Ø 1. Absatz (kupplungsseitig): 17 mm
Ø 2. Absatz (kupplungsseitig): 15 mm
Gewinde (kupplungsseitig): MF10x1 mm
Länge Absatz (zündungsseitig): 26.3 mm
Ø Absatz (zündungsseitig): 17 mm
Gewinde (zündungsseitig): MF10x1 mm
Ø Kurbelwangen: 69.9 mm
Breite Kurbelwangen: 34.3 mm
Ø Pleuelauge oben: 15 mm
Ø Pleuelbolzen unten: 14 mm
Pleuellänge (Mitte-Mitte): 90 mm
Hub: 43 mm
Gewicht (inkl. Pleuel): 947 Gramm
Dimension Nadellager: Ø 12 / 15 x 14.7 mm (axe 12)
Passende Lagersätze für das «neue Modell» mit 11 mm Innenring findest du bei den Zubehörartikeln.
Markenprodukt des portugiesischen Herstellers Jasil unter der Marke Top Racing.
Details
| Dimension Nadellager | 12 / 15 x 14.7 mm (axe 12) |
| Hersteller | Jasil |
| Wangenart | Vollwangen |
| Material | Stahl |
| Anwendungsbereich | Racing |
| Kurbelwellenhub | 43 mm |
| Pleuellänge Mitte-Mitte | 90 mm |
| Gewicht | 947 g |
| Gesamtlänge Kurbelzapfen kupplungsseitig | 74 mm |
| Gesamtlänge Kurbelzapfen zündseitig | 68 mm |
| Ø Kurbelwangen | 69.9 mm |
| Gewindelänge | 10 mm, 14 mm |
| Ø Pleuelauge | 15 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Gewindeart | MF10x1 (Feingewinde) |
| Ø Lagersitz (kupplungsseitig) | 17 mm |
| Ø Lagersitz (zündungsseitig) | 17 mm |
| Breite Kurbelwangen | 34.3 mm |
| Länge 1. Absatz | 23.3 mm |
| Länge 2. Absatz | 25 mm |
| Ø 1. Absatz (kupplungsseitig) | 17 mm |
| Ø 2. Absatz (kupplungsseitig) | 15 mm |
| Länge Absatz (zündungsseitig) | 26.3 mm |
| Anzahl Gänge | 1 Stk. |
Passend für folgende Modelle
| Puch | E50 |
