Nadelhülsen-Satz für Mono-Getriebe mit vier Zahnrädern (Typ MG3 und MG4) an deinem Piaggio Ciao, Si, Bravo und Boxer Mofa / Moped.

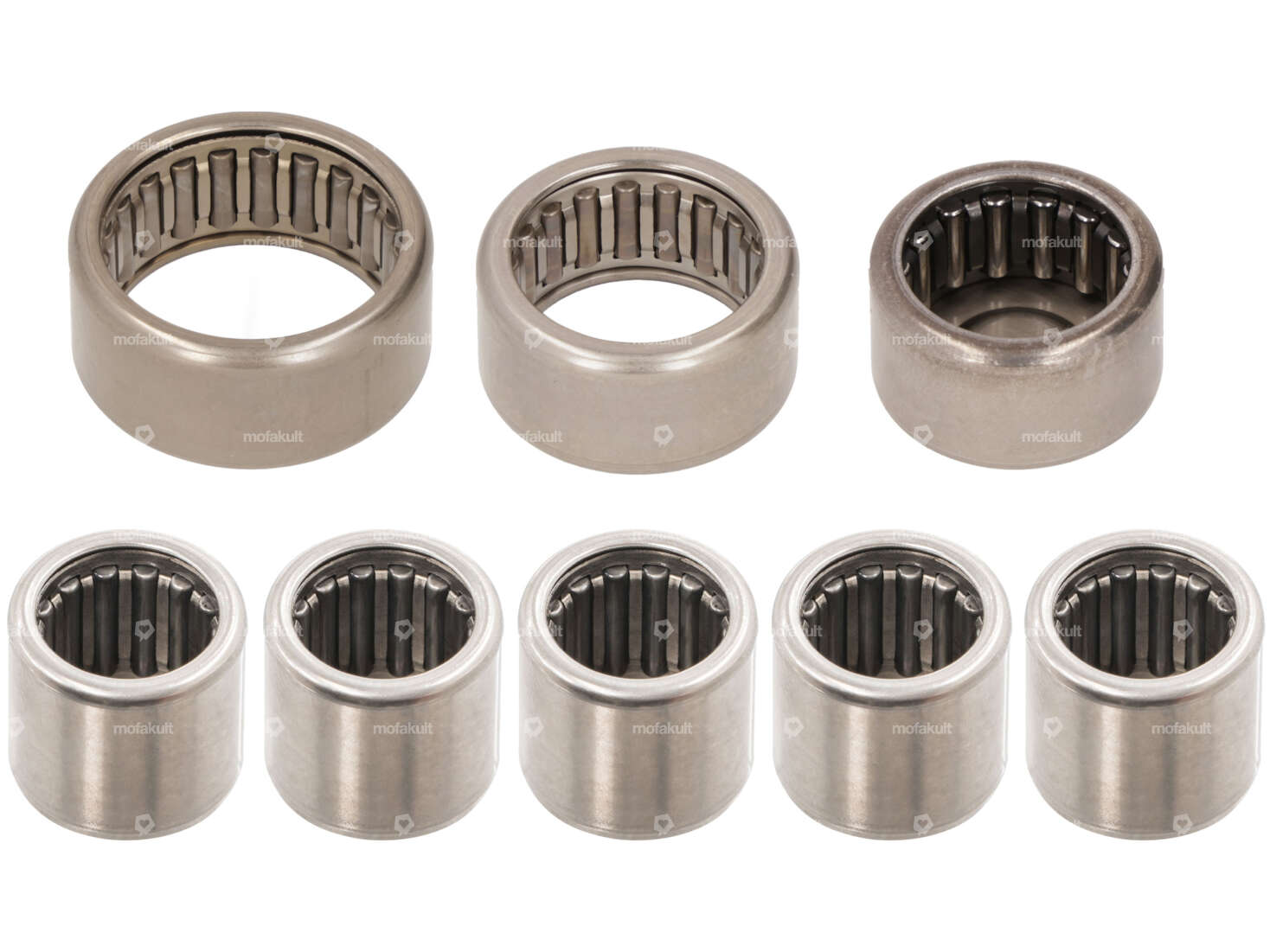

Folgende Nadellagerhülsen sind im Set enthalten:
1 Stk. INA BK 1512 (15/21/12)
5 Stk. INA BK 0912 (9/13/12)
1 Stk. INA HK 1712 (17/23/12)
1 Stk. SKF HK 2012 (20/26/12)
Hinweise:
Mono Getriebe MG3: Typ mit vier Zahnrädern, bei welchem die Gehäusehälften über KEINE zusätzlichen Schmierschlitze bei den Lagersitzen verfügen. Oftmals findet sich auf dem Gehäuse die Kennung P oder B. Dieser Getriebe-Typ kam in Schweizer Speichenradmodellen zum Einsatz.
Mono Getriebe MG4: Typ mit vier Zahnrädern, bei welchem die Gehäusehälften über zusätzliche Schmierschlitze bei den Lagersitzen verfügen. Das Getriebe verfügt über eine der folgenden Kennnummern: 990575 / 990507 (B16 / 14B / C16), zudem findet sich auf dem Gehäuse oftmals die Kennung V.
Dieser Getriebe-Typ kam hauptsächlich in Schweizer Ciao's (Jahrgang 1987 - 2006) sowie Piaggio Si (ab Jahrgang 1987) Kat Modellen zum Einsatz.
Beim Kauf dieses Komplettsets gibt es satte Prozente auf den Verkaufspreis der Einzelteile.
Weitere Sets mit Nadelkränzen für andere Getriebe-Typen findest du bei den Zubehörartikeln.
Qualitätsprodukt der Marke INA, einer Tochterfirma des weltweit führenden Kugellager-Herstellers SKF.
Originale Piaggio-Ersatzteilnummern: 103613, 103689, 103696, 131509
Das Set beinhaltet folgende Einzelteile:
Ø innen: 15 mm · Lagerkäfig: Stahlblechkäfig · Lagerart: Nadelbüchse · Breite: 12 mm · Ø aussen: 21 mm · Dimension Nadellager: 15/21 x 12 · Hersteller: INA · Lagernummer: HK1512 · Piaggio Ersatzteil-Nr.: 103689
Ø innen: 9 mm · Lagerart: Nadelbüchse · Breite: 12 mm · Dimension Nadellager: 9/13 x 12 · Ø aussen: 13 mm · Hersteller: INA · Lagernummer: BK0912 · Piaggio Ersatzteil-Nr.: 103613
Ø innen: 17 mm · Lagerkäfig: Stahlblechkäfig · Lagerart: Nadelhülse · Breite: 12 mm · Ø aussen: 23 mm · Dimension Nadellager: 17/23 x 12 · Hersteller: INA · Lagernummer: HK1712
Ø innen: 20 mm · Lagerkäfig: Stahlblechkäfig · Lagerart: Nadelhülse · Breite: 12 mm · Ø aussen: 26 mm · Dimension Nadellager: 20/26 x 12 · Hersteller: SKF · Lagernummer: HK2012
Details
| Lagerart | Nadelbüchse, Nadelhülse |
| Lagerkäfig | Stahlblechkäfig |
| Lagernummer | BK1512, BK0912, HK1712, HK2012 |
| Hersteller | INA |
Passend für folgende Modelle
| Piaggio | Ciao - P, SC, PX, C24 Si Bravo / Super Bravo Boxer Grillo |
