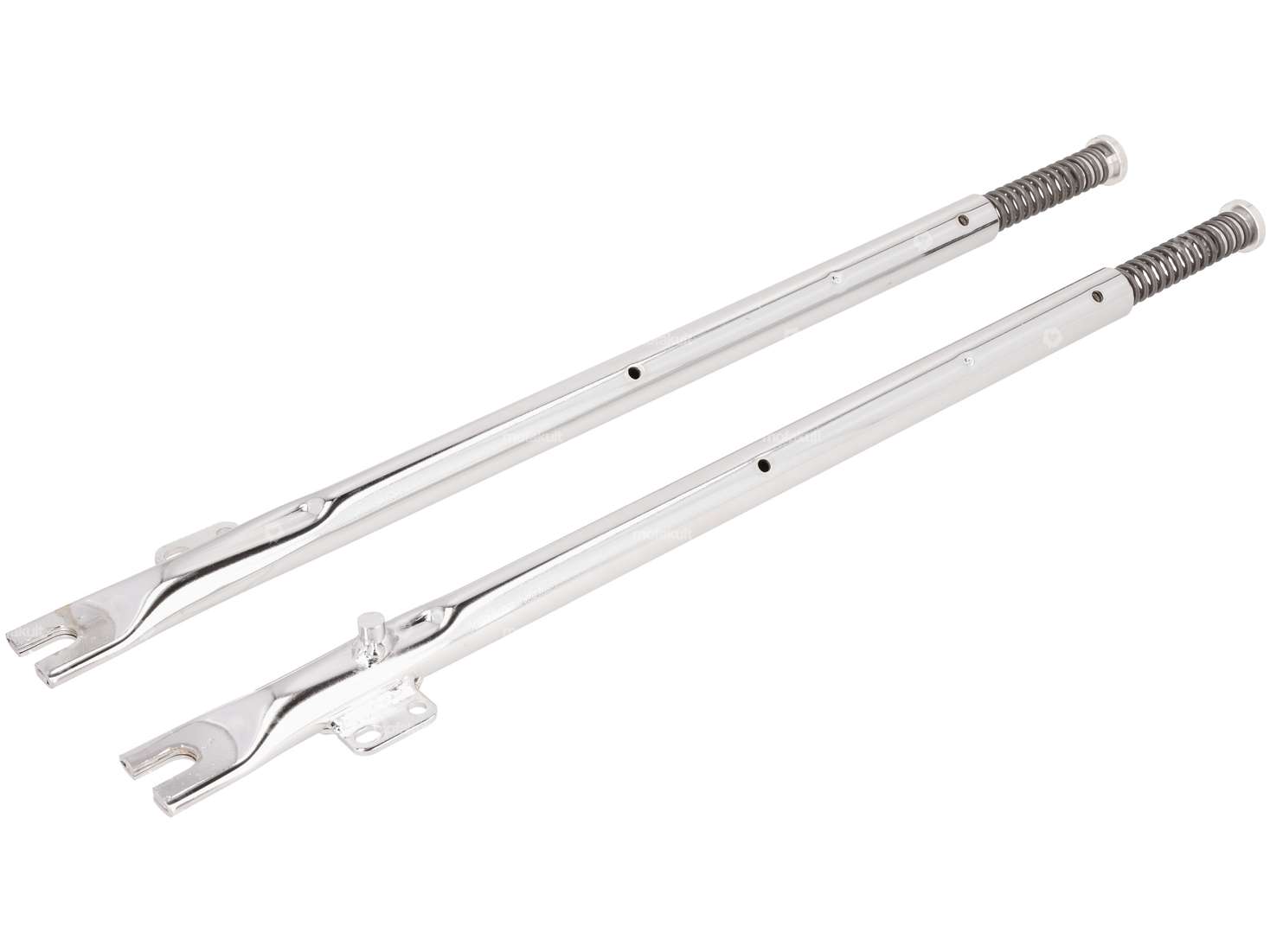

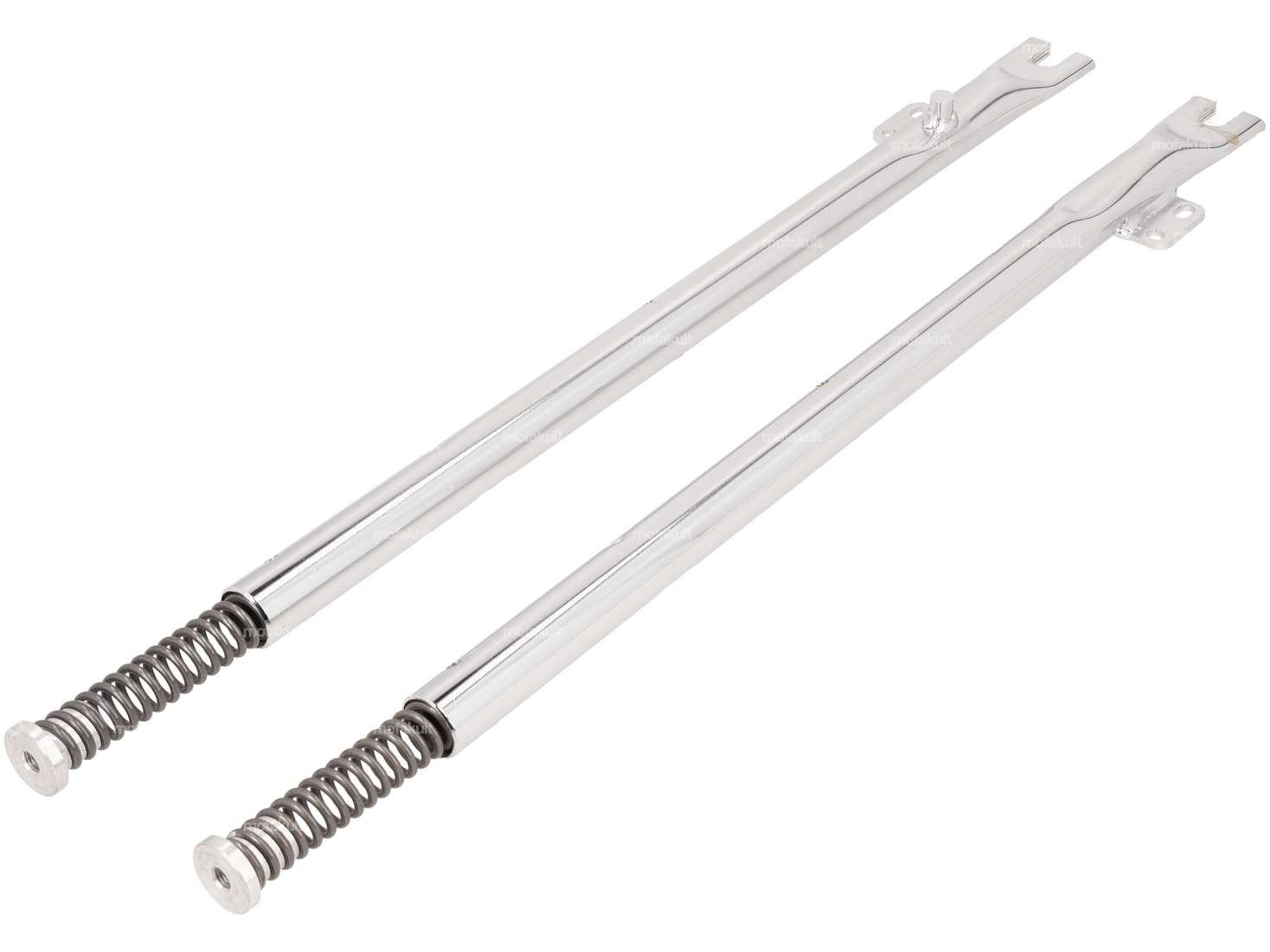

Gabelholmen (Paar) bedingt passend zu Sachs Pony Junior City 503 Mofas / Mopeds und einigen anderen verwandten Modellen mit 17" Felgen.
Länge Holme: 490 mm
Gesamtlänge mit Feder und Federaufnahme: 575 mm
Ø Gabelholmen: 24.1 mm
Ø Bolzen Bremsankerplatte: 10 mm
Unterkante Holm bis Mitte Bolzen Bremsankerplatte: 95 mm
Ø Federaufnahme: 25 mm
Gewinde Federaufnahme: M8x1.25
Oberkante Schutzblechlasche bis unterhalb Gabelholmen: 102 mm
Länge Schutzblechlasche: 35 mm
Lochabstand Mitte -Mitte Schutzblechlasche: 22 mm
Hinweise: Die Bohrungen für die Gleitbüchsen sind gegenüber dem original 1 mm kleiner und müssen gegebenenfalls aufgebohrt werden. Zudem befindet sich bei den originalen Holmen die Bohrung (gemessen aber Unterkante des Holmen bis Mitte Loch) auf einer Höhe von 235 mm, bei diesem Nachbauprodukt bei 275 mm.
Der Durchmesser der originalen Holmen misst ca. 23.8 mm, bei diesem Produkt jedoch ca. 24.1 mm. Somit bedarf es gegebenenfalls Anpassungen an den Gleitbüchsen.
Die angebrachten Laschen entsprechen der Ausführung für 17" Felgen respektive Schutzblechbogen. Bei Pony Junior 503 Modellen mit 19" Felgen bedarf es Anpassungen an den Holmen oder an der Strebe für das Schutzblech. Bei den Holmen für die 19" Modelle sind die Laschen standardmässig weiter oben angebracht.
Weitere Teile zu deinem Pony Junior findest du bei den Zubehörartikeln.
Details
| Material | Stahl |
| Oberfläche | verchromt |
| Verstellbar | Nein |
| Ø Holmen | 24 mm |
| Farbe | Chrom |
| Gesamtlänge | 490 mm, 580 mm |
| Abstand Bremsnocken zu Radachse Mitte-Mitte | 80 mm |
Passend für folgende Modelle
