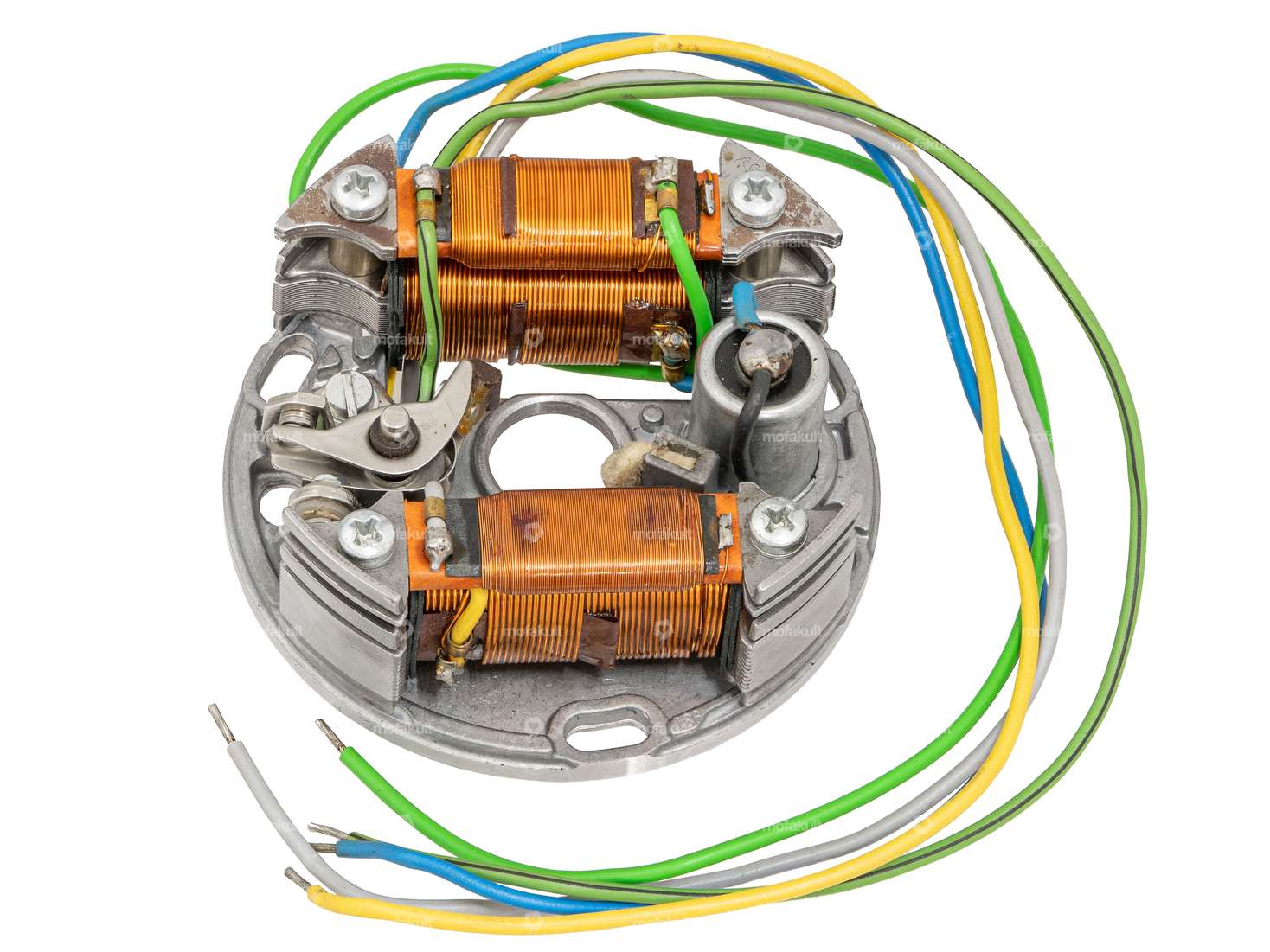

Komplette Bosch Zündung, welche u.a. an Puch Maxi S, N Mofas / Mopeds mit Eingang-Automatik E50-Motor verbaut werden kann. Original wird diese Zündung an diversen Puch Kleinmotorrädern verbaut.
Für diese Unterbrecherzündung wird eine externe Zündspule benötigt.
Die Zündung ist mit Spulen für Bremslicht und weitere Stromverbraucher wie Hupe etc. ausgestattet.
Anschlusslegende:
Kabel blau: aussenliegende Zündspule (Erregerstrom)
Kabel gelb: Licht 6 Volt 22 Watt
Kabel grau: Zusatzverbraucher 6 Volt 5 Watt (z.B. Bremslicht)
Kabel grün / schwarz: Masse
Kabel grün: Zusatzverbraucher 6 Volt 10 Watt (z.B. Hupe)
Entsprechende Anbauteile wie externe Zündspule, Schwungrad, Einstellwerkzeug etc. findest du bei den Zubehörartikeln.

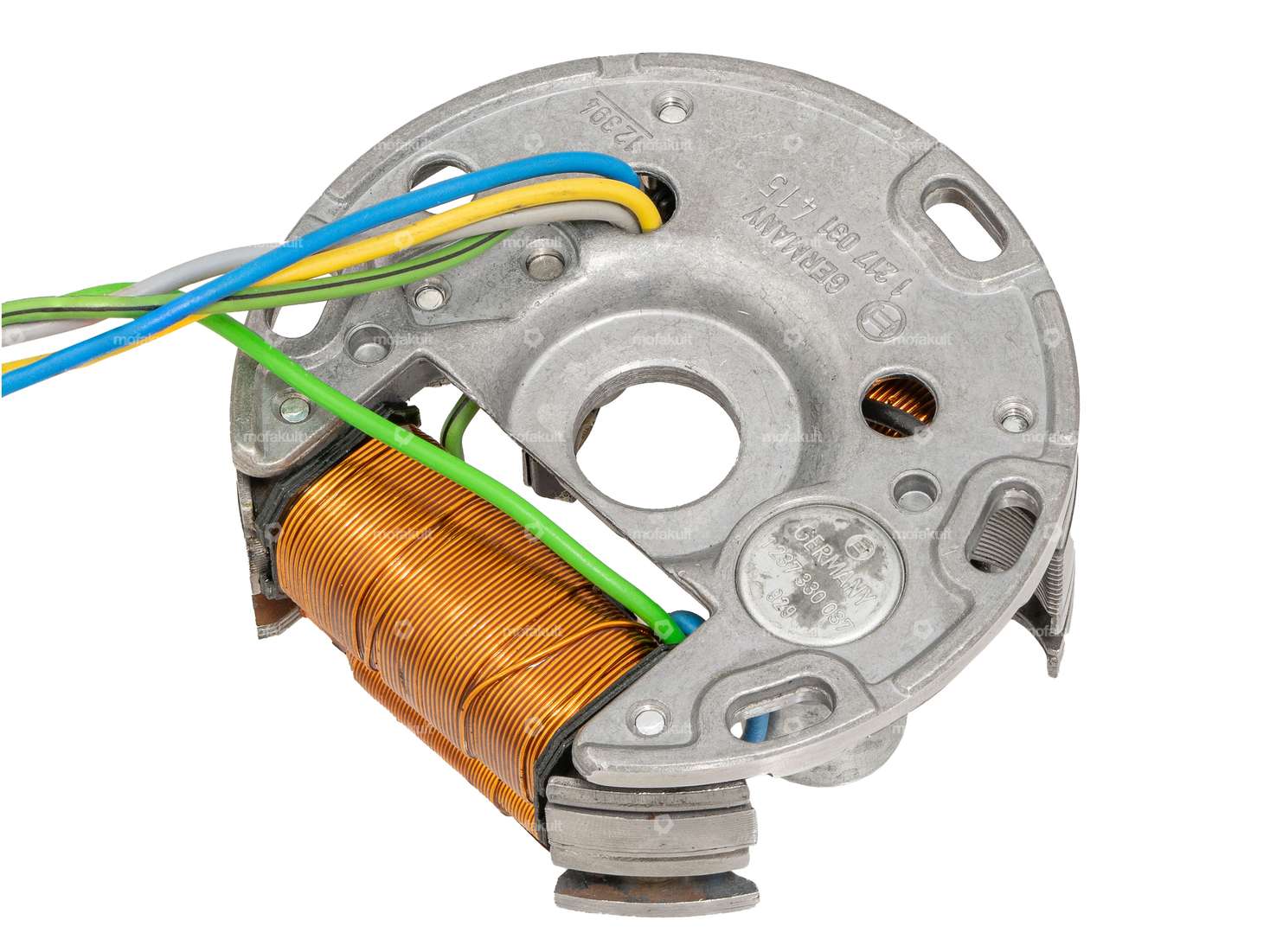

Auf der Zündplatte ist folgende Nummer eingestanzt: 1 217 031 415
Qualitätsprodukt des deutschen Herstellers BOSCH in Erstausrüster-Qualität.
NOS – Neu aus altem Lagerbestand.
Details
Ø innen | 18 mm |
Hersteller | BOSCH |
Material | Aluminium |
Oberfläche | matt |
Spannung | 6 V |
Ø aussen | 90 mm |
Farbe | grau |
Leistung | 10 W, 5 W, 22 W |
Anzahl Kabel | 5 Stk. |
Kabellänge | 350 mm |
Anwendungsbereich | Standard, Original, Custom, Sicherheit |
Ø Lochkreis | 80 mm |
Anzahl Befestigungspunkte | 4 Stk. |
Passend für folgende Modelle
Puch |
