48 mm Ersatzkolben mit einem 1.5 mm Rechteck-Kolbenring mit Innensicherung (IS) für Mofas / Mopeds mit einem 48 mm Athena Zylinderkit passend zu Sachs 504 / 505 mit und ohne Membran.
Die ausführliche Vermassung des Kolbens entsprechend der technischen Zeichnung findest du bei den Details. Ausserdem kannst du dich über die gängigen Kolbenringe, deren Stösse und Sicherungsarten auf der Legende in den Bildern informieren.
Toleranztyp: A

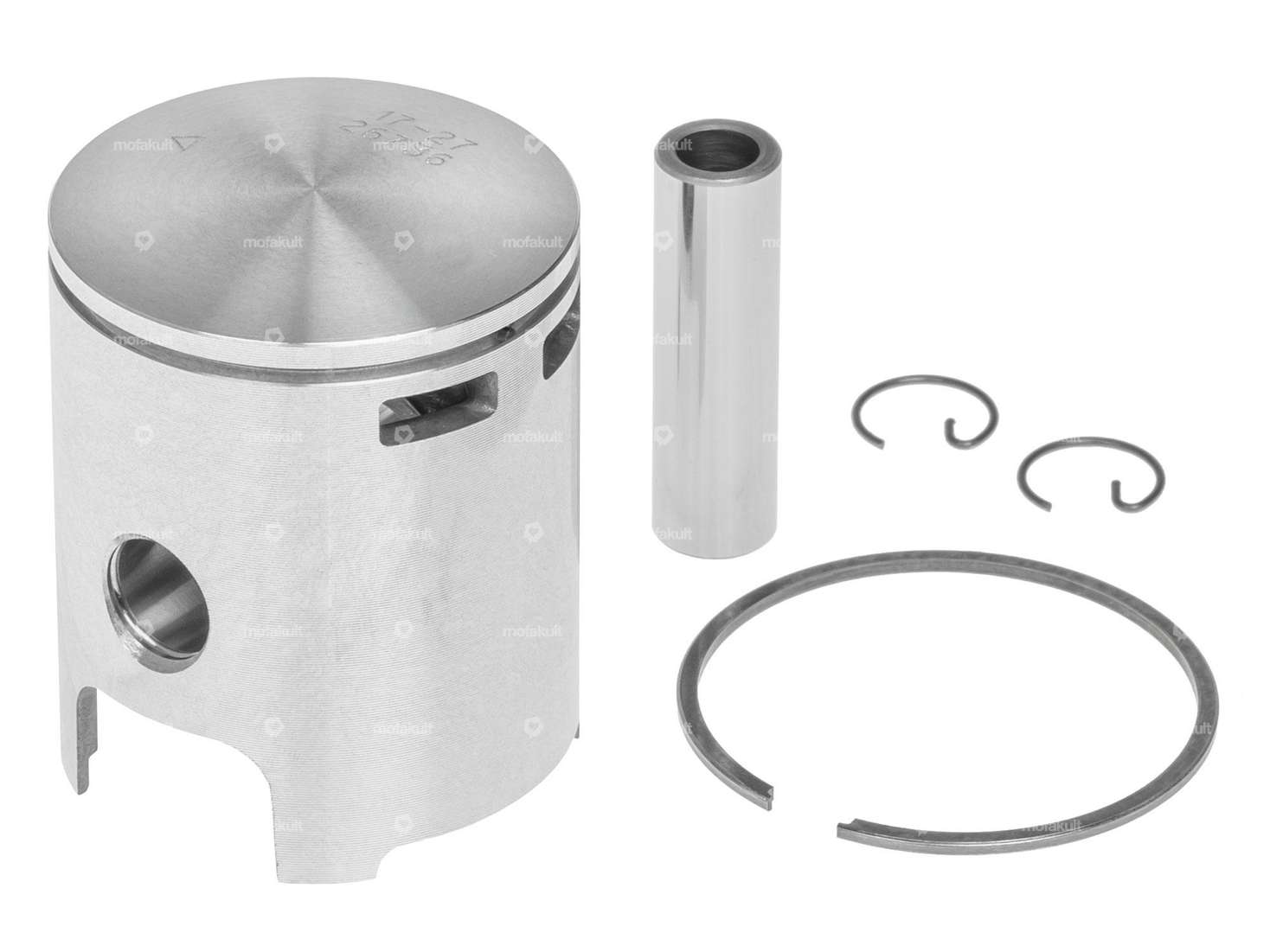

Das Kolbenkit enthält Kolbenbolzen, Kolbenclips und Kolbenringe.
Entsprechendes Montagewerkzeug, Kolbenbolzensicherungen und ggf. den entsprechenden Zylinder findest du bei den Zubehörartikeln.
Qualitätsprodukt des italienischen Herstellers Athena.
Details
| Nenndurchmesser | 48 mm |
| Hersteller | Athena |
| Ø aussen Kolben (A) | 47.94 mm |
| Kompressionshöhe (C) | 30.2 mm |
| Wölbung (D) | 1.94 mm |
| Gesamthöhe Kolben (E) | 59.05 mm |
| Anzahl Kolbenringe (F) | 1 Stk |
| Kolbenringform | Rechteck-Ring |
| Kolbenringstoss | Innensicherung (IS) |
| Höhe Kolbenring | 1.5 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Toleranzgruppe | A |
| Kolbengewicht | 123 g |
Passend für folgende Modelle
| Sachs | 504 (ohne Tretwelle) 505 (mit Tretwelle) - 1A (AT), 2A (HG) |
