45 mm Ersatzkolben mit einem 1.5 mm Rechteck-Kolbenring mit Innensicherung (IS) für den Athena Rennzylinder passend zu deinem Mofa / Moped mit Sachs 504 und 505 Motor.
Unter anderem ist dieser Kolben passend zu Hercules Prima M, 2, 3, 4, 5 und Optima Modellen, sofern du den oben erwähnten Rennzylinder montiert hast.
Die ausführliche Vermassung des Kolbens entsprechend der technischen Zeichnung findest du bei den Details. Ausserdem kannst du dich über die gängigen Kolbenringe, deren Stösse und Sicherungsarten auf der Legende in den Bildern informieren.
Toleranztyp: A

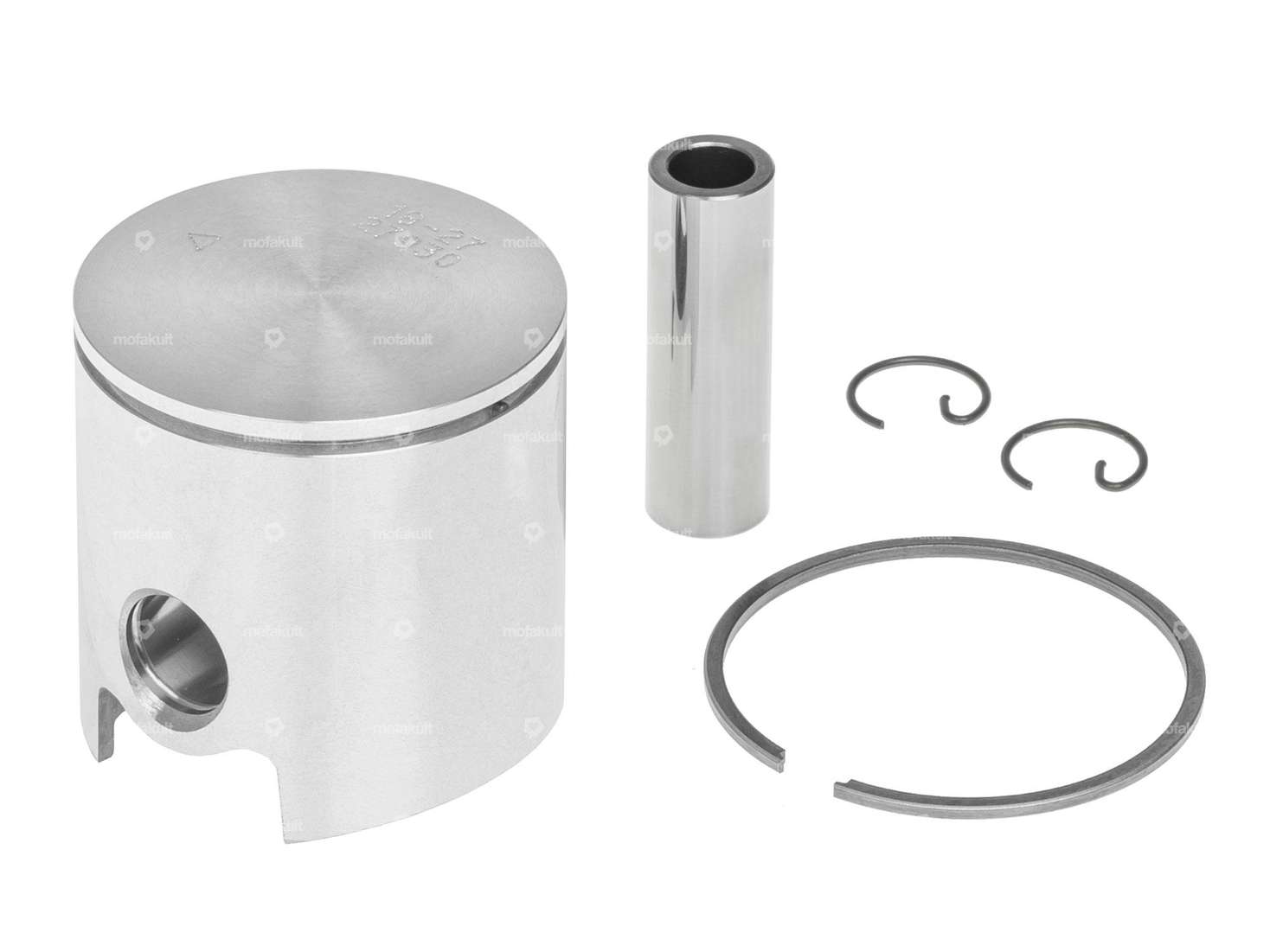

Das Kolbenkit enthält Kolbenbolzen, Kolbenclips und Kolbenringe.
Entsprechendes Montagewerkzeug, Kolbenbolzensicherungen und ggf. den entsprechenden Zylinder findest du bei den Zubehörartikeln.
Qualitätsprodukt des italienischen Herstellers Athena.
Details
| Nenndurchmesser | 45 mm |
| Hersteller | Athena |
| Ø aussen Kolben (A) | 44.92 mm |
| Kompressionshöhe (C) | 28.2 mm |
| Gesamthöhe Kolben (E) | 45.2 mm |
| Anzahl Kolbenringe (F) | 1 Stk. |
| Kolbenringform | Rechteck-Ring |
| Kolbenringstoss | Innensicherung (IS) |
| Höhe Kolbenring | 1.5 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Toleranzgruppe | A |
| Kolbengewicht | 98 g |
Passend für folgende Modelle
| Sachs | 504 (ohne Tretwelle) 505 (mit Tretwelle) - 1A (AT), 2A (HG), 2B (HG) |
| Hercules | Prima - 2, 3, 4, 5, Optima |
